射頻同軸電纜衰減特性解析

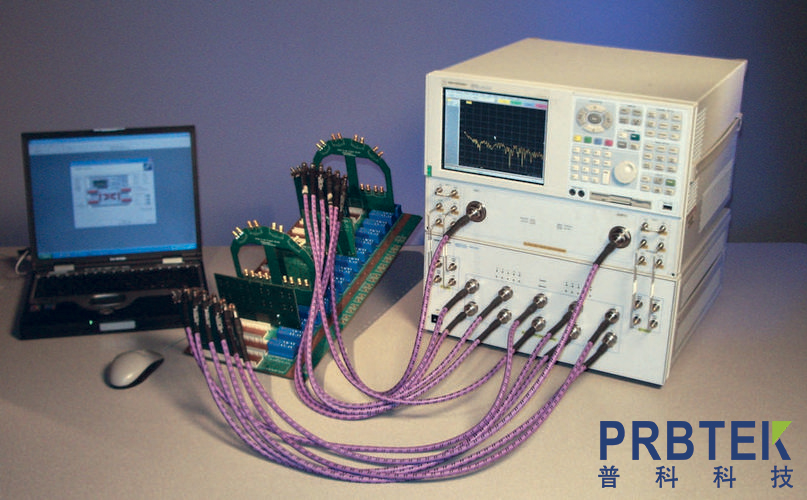

　　一、衰減原理

　　射頻同軸電纜的衰減主要由導體電阻損耗和介質損耗構成。導體電阻損耗源于電流通過內導體和外導體時產生的焦耳熱，而介質損耗由絕緣材料的極化效應引起。趨膚效應在高頻信號傳輸中尤為顯著，導致電流集中于導體表面，進一步增大電阻損耗。衰減常數(單位：dB/m)可表示為導體損耗(αR)與介質損耗(αG)的總和，其計算公式為：

　　其中，Z0為特性阻抗， R 和 G 分別為單位長度導體的電阻和介質的電導。

　　二、影響因素

　　頻率?

　　衰減隨頻率升高顯著增加。例如，RG-6同軸電纜在5MHz頻率下的衰減約為0.22dB/100m，而在1GHz時可達4.5dB/100m。這是由于高頻信號下趨膚效應加劇，且介質極化損耗更高。

　　材料與結構?

　　導體材料?：高純度銅導體可降低電阻損耗。

　　絕緣材料?：低介電常數材料(如發泡聚乙烯)可減少介質損耗。

　　結構優化?：專利技術通過改進絕緣工藝和導體排布，可使2700MHz頻段的衰減值降低22.6%。

　　長度與環境?

　　電纜長度與衰減呈線性關系，長距離傳輸需通過中繼器補償信號損失。高溫環境會加劇介質損耗，需選用耐高溫材料(如氟塑料)以保持性能穩定。

　　三、應用中的優化建議

　　阻抗匹配?

　　特性阻抗需與負載匹配，避免信號反射導致有效衰減增加。50Ω電纜在衰減與功率容量間取得平衡，適用于基站等高功率場景;75Ω電纜則多用于CATV網絡，傳輸帶寬可達1GHz。

　　型號選擇?

　　短距離傳輸?：RG-58(50Ω)適用于180米內的基帶信號傳輸。

　　長距離/高頻?：RG-11(75Ω)的粗纜結構可支持1000米以上傳輸，衰減低于同類細纜。

　　抗彎折設計?

　　特殊保護結構(如分段式抗彎塊)可防止過度彎曲導致的導體形變，間接降低因結構損傷引起的附加衰減。

　　四、總結

　　射頻同軸電纜的衰減特性直接決定信號傳輸質量。通過材料優化、結構創新及合理選型，可有效降低衰減值并擴展應用場景。未來，隨著5G和物聯網對高頻傳輸需求的增長，低損耗電纜技術將持續成為研發重點。
