Pearson電流互感器在光束儀器中的應用與技術解析

　　1. 光束儀器中的電流監測需求

　　在激光束、粒子束(如電子束、離子束)等光束儀器中，精確測量束流電流至關重要，涉及：

　　束流穩定性監測(如激光加工、加速器物理)

　　脈沖波形分析(如超快激光、等離子體研究)

　　系統安全保護(過流檢測、故障診斷)

　　傳統電流測量方法(如分流電阻)易受高頻噪聲干擾，而皮爾遜(Pearson)電流互感器憑借非接觸式測量、寬頻帶響應等優勢，成為光束儀器的理想選擇。

　　2. 皮爾遜電流互感器的核心技術特性

　　( 1)超高精度與快速響應

　　電流測量范圍：μA級至kA級(如型號6585支持0.1mA~20A)

　　上升時間低至1.5納秒，可捕捉激光/粒子束的瞬態電流脈沖(如Q開關激光器的微秒級脈沖)

　　帶寬達200MHz(型號6585)，適用于高頻調制光束分析

　　(2)抗干擾與環境適應性

　　真空兼容設計：

　　工作真空度達2×10?? Torr(超高真空環境適用)

　　低脫氣率(2.4 Torr·L/sec)，避免污染光束腔體

　　抗輻射加固：通過材料優化(如替代特氟龍)，耐受中子輻射環境(如核聚變實驗裝置)

　　(3)靈活安裝方式

　　夾式結構(如型號6656)：無需斷開光束路徑，直接夾持束流導線測量

　　內置式集成：定制化設計，可嵌入光束儀器內部(如電子槍供電回路監測)

　　3. 典型應用案例

　　(1)激光加工設備

　　監測激光二極管驅動電流：通過型號7760(光纖隔離輸出)實時反饋電流波動，確保加工精度。

　　故障診斷：捕捉異常電流脈沖(如電弧放電)，觸發系統保護。

　　(2)粒子加速器

　　束流強度監測：使用寬頻帶互感器(如6585)分析束流包絡，優化加速器參數。

　　脈沖束流分析：配合示波器，測量ns級脈沖電流波形(如質子治療設備)。

　　(3)科研級光束系統

　　超快激光實驗：測量飛秒激光器的電流調制特性。

　　等離子體研究：監測離子束電流分布，驗證理論模型。

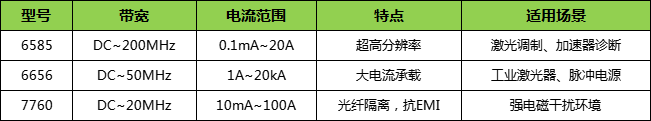

　　4. 選型指南與推薦型號

　　5. 總結

　　皮爾遜電流互感器通過非接觸測量、納秒級響應、真空/輻射兼容性，解決了光束儀器中電流監測的三大核心挑戰：精度、速度與可靠性。其模塊化設計(夾式/內置)可靈活適配不同系統，是激光與粒子束研究的標準化工具。

　　注：具體選型需結合光束參數(脈沖寬度、頻率、峰值電流)及環境條件(真空度、輻射水平)綜合評估。
