普源精電RIGOL示波器無源高阻探頭RP3500A的調節補償方法

　　調節探頭補償

　　您需對探頭進行補償使其特性與示波器匹配。RP3500A允許您進行低頻補償，首次將探頭與示波器相連時需進行低頻補償。

　　低頻補償

　　1 將探頭連接到示波器前面板的校準信號輸出端和信號輸入端。

　　2 按下示波器前面板上的Auto鍵，屏幕將顯示1kHz的方波。

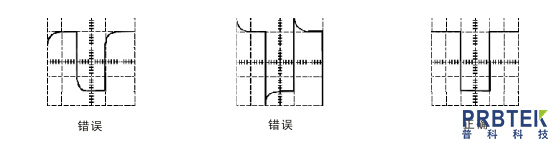

　　3 使用調節棒調節低頻補償調節孔，直到得到如下圖所示的方波。

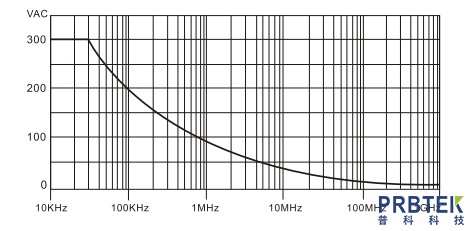

　　最大輸入電壓-頻率特征圖

　　CAT II:IEC測量類別11。在類別1I過壓情況下，輸入可能連接到的電力干線(高達300VAC)

　　設備通過雙重絕緣或加強絕緣保護。

　　使用前請仔細閱讀用戶手冊以避免人員損傷和設備及其所連接設備的損害。為避免危險，請按說明正確使用。

　　探頭與(輔助測試的)附件組合的測量等級是它們組合的較低者。

　　如果用戶不按照說明書使用探頭，那么探頭所提供的保護將會降低或消失。

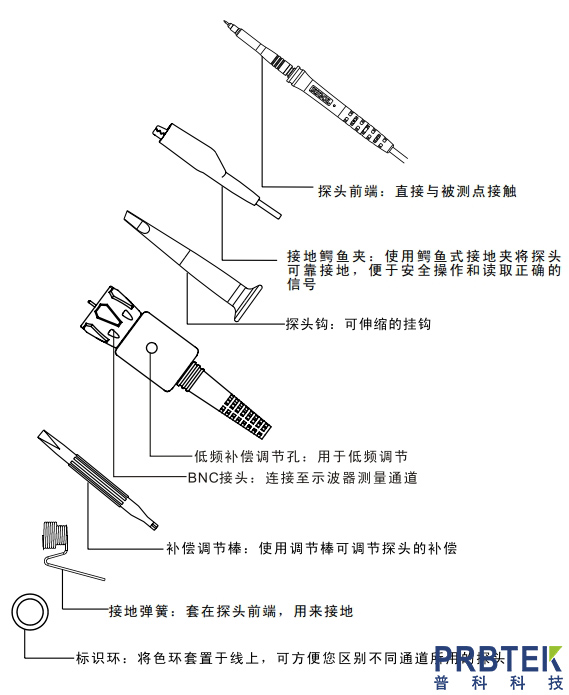

　　附件說明

　　RP3500A系列探頭配有附件，使測試更為方便，請?jiān)谑褂们氨M量熟悉下列說明，以便更好的使用。
