泰克TEKTRONIX高壓探頭P5122的連接方法及補償調節

　　泰克P5122探頭是一種高電壓探頭，衰減100倍，補償范圍為10至25 pF。該探頭是專為泰克TPS2000系列高分辨率(1μΩ)的探測器而設計的。探頭沒有用戶或Tektronix可維護的部件。

　　將探頭連接到示波器

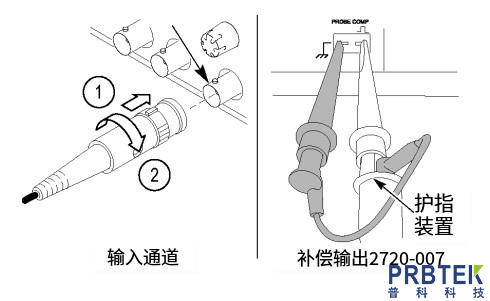

　　連接探頭，如下圖所示。

　　補償探頭

　　由于示波器輸入特性的變化，在將探頭從一個示波器通道移動到另一個通道后，可能需要調整探頭的低頻補償。

　　如果以1 ms/division顯示的1kHz校準方波在前緣和后緣之間顯示顯著差異，請執行以下步驟以優化低頻補償:

　　1.將探頭連接到您計劃用于測量的示波器通道。

　　2.將探頭連接到示波器前面板上的探頭補償輸出端子。

　　警告:為了避免觸電，只連接到示波器上的探頭補償信號時，使此調整。

　　3.壓下保護套管內的鎖緊銷。

　　4.轉動套管和電纜端，直到通過開口可以看到調整。

　　5.按AUTOSET或調整示波器以顯示穩定的波形。

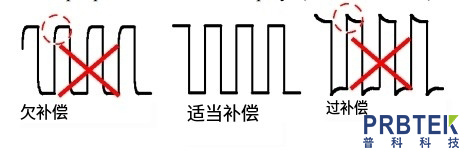

　　6.調整探針中的微調器，直到您在顯示屏上看到一個完美的平頂方波。(見插圖)

　　警告:為避免觸電，補償調整時只能使用絕緣調整工具。

　　7.將套筒向后轉動，并將套筒鎖定到位。

　　警告:為避免觸電，補償調整后，確保套筒鎖定在閉合位置。

　　將探頭連接到電路

　　使用探頭附帶的標準附件連接到您的電路。

　　警告為避免使用探頭或附件時觸電，請將手指放在探頭體及附件的護指后方。

　　為降低沖擊風險，當使用探針進行浮動測量時，在將探針連接到被測電路之前，請確保參考引線附件完全匹配。
