品致PINTECH差分探頭N1070A的產品示意圖及其使用

　　PINTECH品致N1070A 差分探頭提供一個安全的儀器給所有的示波器使用，它可以轉換由高輸入的差分電壓(≤7000V PEAK TO PEAK)進入一個低電壓(≤7V)，并且顯示波形在示波器上，使用頻率高達 50MHz，非常適合大電力測試、研發(fā)、維修使用。差分探頭輸出標示是設計在操作示波器1MΩ的輸入阻抗的相對衰減量，當使用50Ω匹配器進衰減量剛好為 2 倍量。

　　操作程序

　　將 BP-250 與 N1070A 的輸出端連接，并與示波器連結。

　　如有需要先調整示波器上的垂直開關。

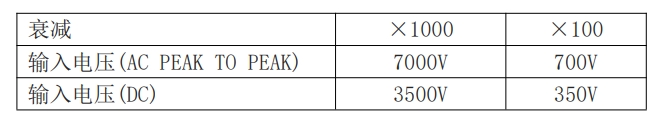

　　將示波器上的衰減率及垂直開關調整到一致的位置，如下表。

　　注意：電源必須打開。

　　注意：

　　實際的垂直偏向是等于衰減乘上示波器上所選擇的垂直偏向，是使用負載50Ω的兩倍。

　　差分探頭 BNC 輸出線連接示波器或者其它設備時，確保BNC 端子可靠接地。

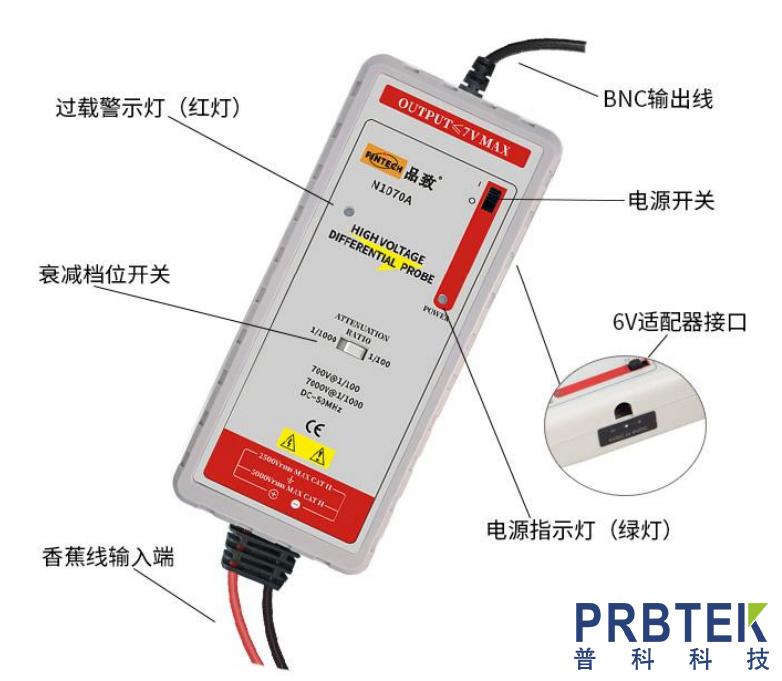

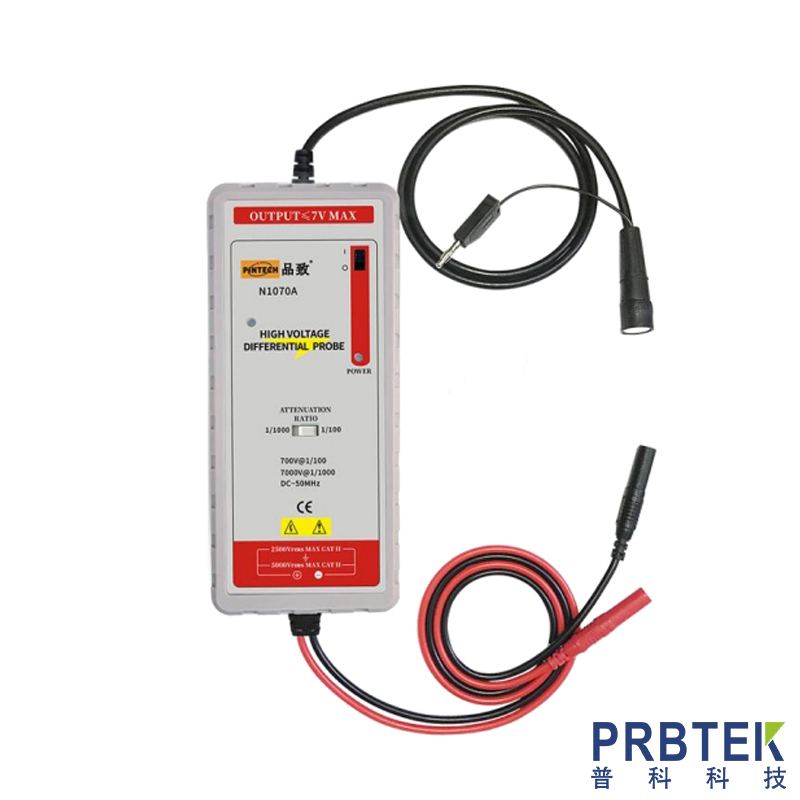

　　產品示意圖:
