同軸線和無源探頭哪個測試紋波好？

　　在電子測試和測量領域，探測電路中的紋波是一項重要的任務，尤其是在電源和信號完整性分析中。紋波通常指的是電源直流輸出中的殘留交流成分，它可能會對電子設備的性能產生負面影響。因此，選擇合適的測試設備對于準確測量紋波至關重要。本文將探討同軸線和無源探頭在測試紋波方面的優勢和局限性。

　　同軸線的優勢和局限性

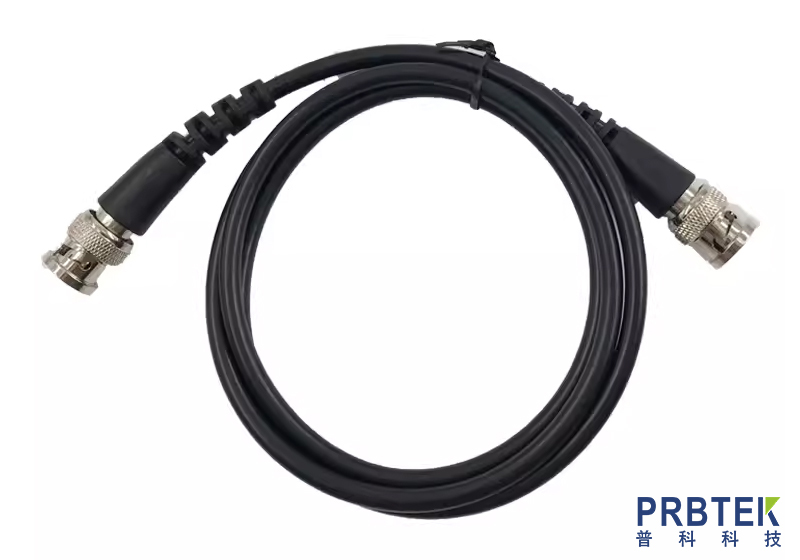

　　同軸線(Coaxial Cable)是一種由內導體、絕緣層、外導體(屏蔽)和保護層組成的電纜，它被廣泛用于高頻信號傳輸。同軸線在測試紋波時的主要優勢在于：

　　1. 高頻性能：同軸線設計用于支持寬帶寬頻率范圍，這使得它們非常適合捕捉高頻紋波成分。

　　2. 屏蔽效果：由于其屏蔽結構，同軸線能有效抵抗電磁干擾，減少外部噪聲對紋波測量的影響。

　　3. 低損耗：同軸線的傳輸損耗較低，這對于保持信號的完整性至關重要。

　　然而，同軸線也存在一些局限性：

　　1. 物理強度：同軸線較為僵硬，不易彎曲，可能不適合所有測試環境。

　　2. 連接器問題：同軸線需要特定的連接器來連接測試設備，這可能限制了它的通用性和便捷性。

　　無源探頭的優勢和局限性

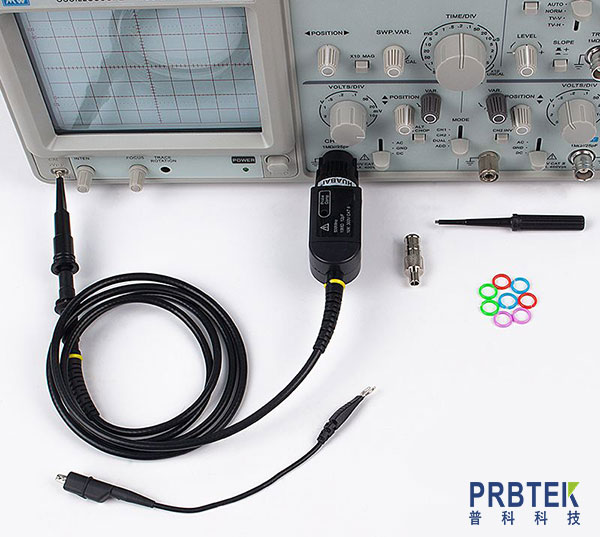

　　無源探頭(Passive Probe)是一種沒有主動電路元件的測量工具，它通常用于示波器等測試設備上。無源探頭在測試紋波時的優勢包括：

　　1. 易用性：無源探頭通常設計得小巧，易于操作，可以方便地連接到電路的不同部分。

　　2. 高輸入阻抗：無源探頭的高輸入阻抗減少了對電路本身的負載影響，從而減少了測量誤差。

　　3. 成本效益：與主動探頭相比，無源探頭成本較低，且不需要外部電源。

　　無源探頭的局限性主要包括：

　　1. 頻率響應：無源探頭的頻率響應可能不如同軸線那樣寬廣，可能會錯過一些高頻紋波成分。

　　2. 信號衰減：特別是在長距離傳輸時，無源探頭可能會引入信號衰減，降低測量準確性。

　　測試紋波的選擇

　　在選擇同軸線或無源探頭進行紋波測試時，應考慮以下因素：

　　測試頻率：如果測試涉及高頻紋波成分，同軸線可能是更好的選擇。

　　測試環境：若測試空間狹小或需要頻繁改變測量點，無源探頭可能更方便。

　　精度要求：對于需要高精度的應用，同軸線可能因其低損耗和高屏蔽效果而更受青睞。

　　成本考慮：預算有限時，無源探頭可能是一個成本效益較高的選擇。

　　結論

　　同軸線和無源探頭在測試紋波方面各有優勢和局限性。選擇哪種取決于具體的測試需求，包括測試頻率、環境、精度要求和成本。在一些情況下，結合使用同軸線和無源探頭可能會獲得最佳的測試結果。無論選擇哪種方式，重要的是確保測試設備的性能能夠滿足特定應用的需求，以確保數據的準確性和可靠性。
