Micsig麥科信MDP1502高壓差分探頭的注意事項和操作步驟

　　1、概述

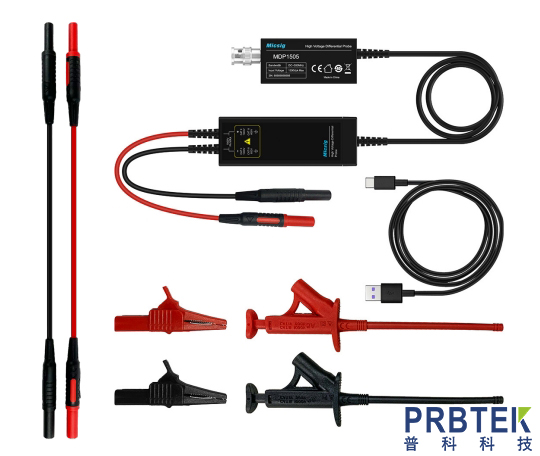

　　基于光隔離探頭技術重新定義的MDP系列高壓差分探頭,具有超低底噪,優秀的幅頻特性和業界更高的共模抑制比,助力您輕松應對各種高頻高壓信號測試。

　　MDP 系列高壓差分探頭具有以下特點:高帶寬、一鍵調零功能,過壓報警功能,3000V最大差分輸入電壓,通用 BNC 接口,支持USB 供電,超小的體積及精致的外觀。

　　2、注意事項

　　1)開始測量前,需要對探頭的零點進行校準:

　　先將兩輸入端短路,上電,輕按“Zero”按鍵,檔位指示燈交替閃爍,探頭發出“滴”一聲，說明校準成功;當探頭發出三聲短促的“滴”聲,說明校準失敗,需重新校準。

　　2)差分探頭連接示波器時,示波器的帶寬應不低于探頭的帶寬,通道輸入阻抗為50Ω.

　　3)建議開機預熱10分鐘后使用,以得到更精確的數據。

　　4)當探頭的檔位指示燈一直閃爍且發出急促的蜂鳴聲時,是過壓警告的現象,應該切換高檔位。

　　3、操作步驟

　　1)探頭供電:使用標配USB Type-C線將差分探頭連接至示波器USB 接口進行供電;

　　2)連接示波器:將探頭BNC接口與示波器通道輸入相連(注意請確認示波器接地正常);

　　3)選擇檔位:根據被測電壓范圍選擇合適的電壓檔位;

　　4)連接被測對象:將信號輸入線連接(使用測試夾或者測試鉤)至被測對象開始測量;如果產生過壓報警,請立即斷開電源和輸入;

　　5)設置示波器:將示波器輸入阻抗設為50Ω,調節合適的垂直檔位與時基觀察信號。

　　*注意:在測量時應盡量不要使用輸入延長線,否則會引入更多的噪聲。如果必須要額外加長輸入線,則應保證延長線的長度相同且進行雙絞操作,而且輸入頻率不超過5MHz,如果超過5MHz輸出會有一定的誤差。
