Tronovo埃用電流環TR3034電流互感器的使用說明

　　準備啟動:

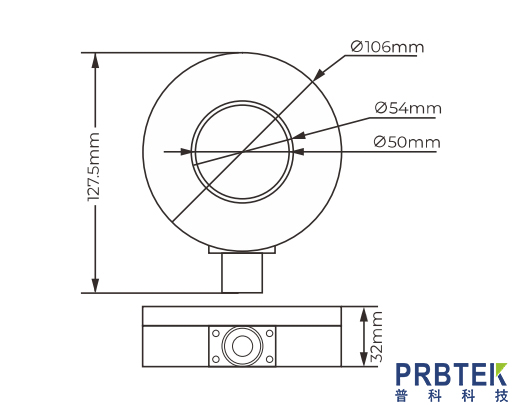

　　TR3034電流傳感器用于交流電流測量,被測電流高達500A有效值,最大脈沖電流20KA,帶寬2MHz,上升時間200ns,鉗口直徑約50mm;標準的BNC輸出接口,可接任何廠家示波器;增加標準配件BNC轉香蕉插座,可實現和數字萬用表的連接。廣泛應用于高端醫療多頻段電流感應;方波、三角波無源互感;實驗室寬頻電流研究;雷擊浪涌波形觀察;開關短路電流檢測。

　　連接到示波器

　　電流傳感器,請按以下方法安裝:

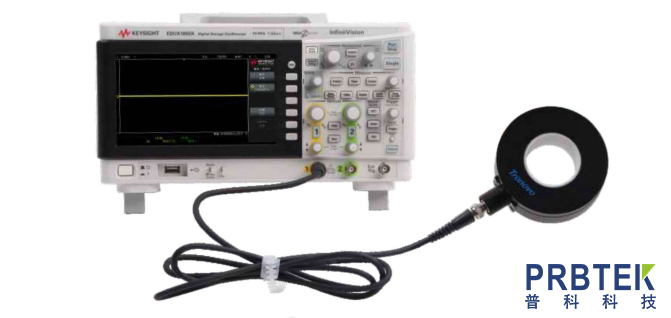

　　1.將電流傳感器輸出連接到示波器。

       2.打開電流傳感器后,為保證測量的準確性,測量前,應將電流探頭預熱30分鐘以上。

　　示波器設置

　　如果您使用Keysight InfiniiVision 3000TX系列示波器,請按以下步驟設置示波器:

　　a)按下模擬通道鍵可打開對應通道。

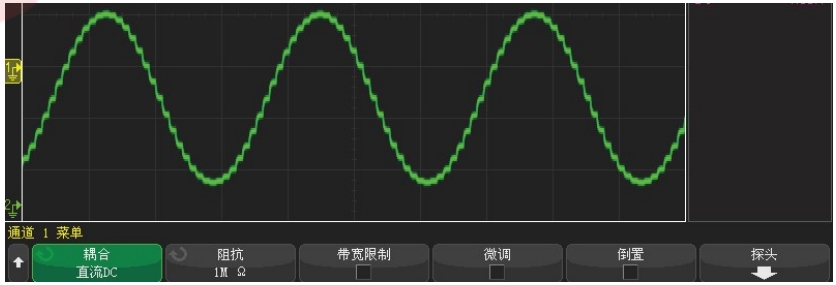

　　b)在“通道菜單“中,設置:

　　輸入耦合更改為AC(交流)

　　阻抗選擇1MΩ

　　c)在”探頭"菜單中,設置:

　　單位:“A-安培”

　　衰減:根據探頭上的設置為“0.001000V/A”。

　　提高電流傳感器靈敏度技巧

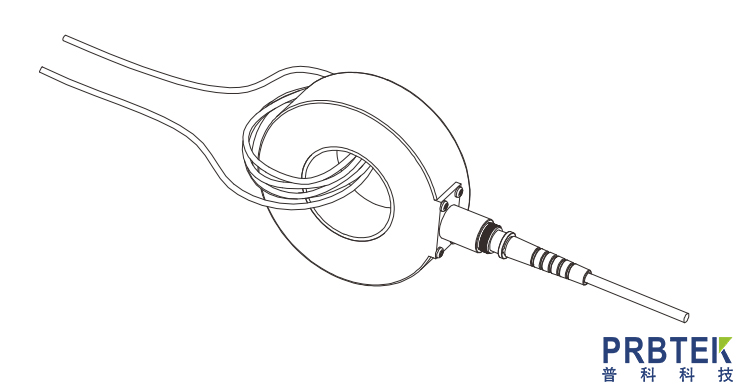

　　如果要測量幅度很小的AC信號,可以如圖所示將被測導體繞幾圈,以提高電流傳感器的測量靈敏度(請參見下圖),信號乘以探頭纏繞圈數。

　　在示波器屏幕上查看信號時,將顯示的幅度除以匝數即可獲得實際電流值。例如:如果將導體纏繞探頭五次,而示波器顯示的電流為500mAAC,則實際電流為500mA除以5,即100mAAC。

　　電流傳感器與數字萬用表的連接

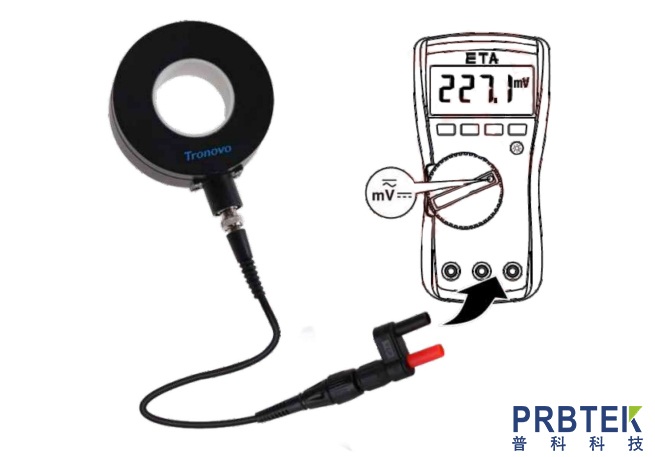

　　請使用附件提供的BNC轉雙香蕉插頭轉接器,將電流傳感器BNC接口與數字萬用表電壓測量輸入端連接,請選擇數字萬用表的ACV。
