TEKTRONIX泰克P6201有源差分探頭的使用說明

　　泰克P6201是一款有源(FET)探頭，提供1:1增益和900 MHz帶寬的直流電平。該探頭低輸入電容允許將高頻信號耦合到示波器輸入端，同時對被測電路的負載最小。插入衰減器頭可提供更高的輸入阻抗、更低的輸入電容和信號衰減。使用衰減器頭時，有效的直流偏移范圍也有所增加。

　　P6201主要用于與泰克7000系列、475或485示波器配合使用，但也可與50歐姆采樣儀器和常規示波器(具有1MS輸入電阻)配合使用。內部50歐姆終端可切換輸入或輸出，以將探頭輸出調整為1兆歐或50歐姆。

　　該探頭包括一個鎖定型BNC連接器，該連接器向具有讀出能力的儀器提供比例系數讀出信息。10x和100x衰減器頭還通過輸出連接器將讀出信息耦合到儀器。

　　P6201可由7500、7700和7900系列主機、475和485示波器的探頭電源供電，或由1101附件電源供電。

　　使用說明書：

　　P6201探頭是一種有源探頭，可與具有50歐姆或1兆歐姆輸入阻抗的儀器配合使用。當與具有1兆歐姆輸入的儀器配合使用時，該探頭被連接到內部可切換的50歐姆終端。P6201可以從7000系列指示器、475和485示波器的探頭電源輸出端或1101型附件電源供應器獲得電源。

　　探頭衰減在3% 以內為1X，當連接到50歐姆時提供額外的衰減。探頭頭上有兩個附件衰減器(10X和100X)，可提供高達100X的衰減(1X探頭和100X衰減器)。衰減器不能堆疊。它們與探頭頭匹配或補償，但彼此不匹配。當探頭正確連接到50Ω時，其頻率響應為DC至900 MHz(相當于上升時間389ps或更少)。

　　該探頭包括一個鎖定型BNC連接器，該連接器向具有讀出能力的儀器提供比例系數讀出信息。10X和100X衰減器頭通過輸出連接器將比例系數讀出信息耦合到儀器。

　　探頭處理

　　P6201探頭的設計盡可能堅固，以保證良好的高頻響應和微小尺寸。然而，與所有精密設備一樣，應小心處理探頭和電纜，以避免損壞。應特別注意電纜不得壓扁或用力拉扯。應特別注意可拆卸的探頭尖端。在將探頭尖端插入衰減器或其他插孔時，應小心操作，確保尖端與插孔對齊。避免跌落探頭頭。探頭的一些最敏感的電路位于探頭本體內。不使用時，請用IC測試尖端適配器保護探頭尖端免受損壞。提供備用探頭尖。

　　電源

　　探頭電源連接器設計用于連接7000系列示波器、475和485示波器或1101輔助電源上的探頭電源插座。探頭需要約105mA的+15V DC和約110 mA的-15VDC才能工作。請參閱引腳標識電路圖。

　　探頭連接器與控制

　　P6201探頭包含偏移調節、偏移極性、輸入耦合和終止開關，圖1顯示了這些控制器的位置。

　　BNC輸出連接器是偏置外殼的組成部分。鎖緊式BNC連接器將10X和100X衰減器的標度因子讀出信息耦合到具有讀出能力的儀器中。

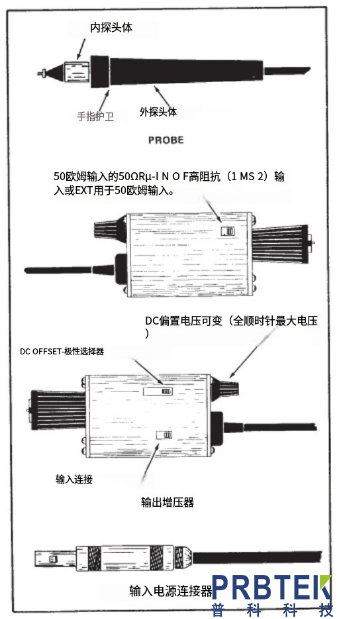

　　圖1.探頭連接器和控制器。

　　操作說明

　　DC 偏移可變控制的偏移范圍至少為5.6伏。DC 偏移極性(+和-)由+OFF開關選擇。添加兩個衰減器(10X和100X)中的任何一個，都會通過衰減器的衰減系數增加偏移范圍，對于100X，最大可用電壓為200伏，對于10X，最大可用電量為62伏。

　　輸入耦合開關選擇輸入信號是交流還是直流耦合到探頭。

　　P6201探頭的輸出必須始終終止到50歐姆。當探頭連接到具有1兆歐輸入阻抗的示波器時，通過將內部50歐姆終端(50ΩTERM開關設置為INT)連接到探頭輸出電路來實現。當探頭連接到具有50歐姆輸入阻抗的儀器時，50ΩTERM開關設置為EXT(內部50歐姆終端與探頭輸出電路斷開)。

　　動態范圍

　　P6201探頭和帶衰減器的探頭的動態(信號)范圍如圖2所示。正確端接時，單獨探頭的動態范圍或最大輸入信號能力為+和-0.6V峰值(1.2V峰峰值)。這個0.6V信號可以偏置+和-5.6V，因此直流偏置的最大動態窗口為+和-6.2V(AC+DC)。如果要測量振幅大于此值的低頻信號，請使用適當?shù)乃p器將信號電壓和直流偏移降低到探頭輸入限制。

　　如果使用探頭的全部動態范圍(±600 mV)，可能會發生高達4%的信號壓縮。但是，通過將輸入信號減小到+400mV，信號壓縮下降到1%或更少。

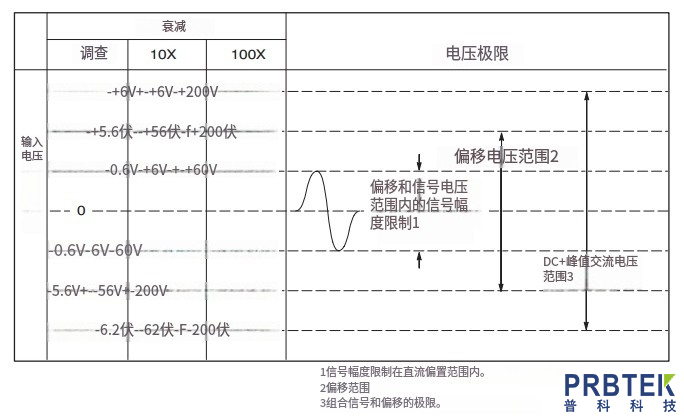

　　圖2:P6201探針和帶衰減器的探針的動態和偏移限制。
