知用CYBERTEK高頻低壓差分探頭DP6020A的產品說明及其使用發法

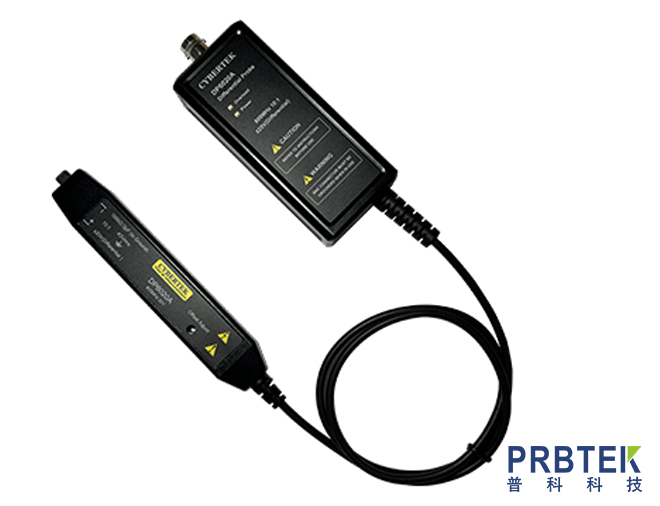

　　DP6020A、DP6040A 和 DP6060A 探頭是具有浮地測量功能的低壓差分探頭。測量電壓分別±20V(DC+Pk)、±40V(DC+Pk)和±60V(DC+Pk),其帶寬高達 800MHz，提供 10:1 、20:1 和50:1 的衰減設置，具有 200KΩ和 400KΩ 的輸入阻抗，以及 1 pF 和 0.5pF 的低輸入電容，可以最大程度地降低電路負載;具有過壓報警功能，可以兼容任何具有 50 Ω BNC 輸入的示波器，并可以通過示波器或計算機上的 USB 端口供電。在各種應用中得到廣泛使用，可以為當今的高速功率測量、車載總線測量和數字系統設計提供出色的通用差分信號測量。

　　操作步驟：

　　測試前應估計被測電壓幅值，若超過電壓量程，可能會損壞探頭，造成產品損壞。

　　輸入線和輸出線連接好探頭;探頭與示波器或者其它測量儀器連接。

　　電源適配器接入電壓探頭，綠色電源指示燈亮。當測量電壓超過量程時，過載指示燈會亮，且有報警聲。

　　根據探頭的量程設置好示波器或者其它測量儀器的衰減比例，示波器輸入阻抗設置為50Ω(如果探頭輸出端口外接 50Ω貫通式負載，那么示波器輸入阻抗設置為 1MΩ);根據被測電壓的大小，調整好示波器的靈敏度。

　　根據需要連接探頭夾具，連接被測對象開始測量。測試時，探頭主體應盡量遠離高壓脈沖電路以減小對探頭的干擾。

　　測試完畢后，先關閉被測電路電源，再關閉探頭電源，將兩個輸入端與被測點斷開，輸出BNC插頭從示波器上拔下。

　　使用注意事項：

　　在測量時,如果使用輸入延長線帶測試鉤，輸入頻率不要超過 150MHz，如果超過150MHz 輸出會有一定的誤差。
