是德科技KEYSIGHT交直流探頭N2782B的使用與消磁步驟

　　N2782B電流探頭是一種精確可靠的交流和直流電流測量解決方案。 使用包括霍爾效應傳感器和交流電流互感器的混合技術，探頭可精確測量長達30臂的直流或交流電流。

　　電流探頭具有平坦的頻率響應，噪音低，和低插入損耗，使其成為電機驅動的穩態或瞬態電流測量的理想選擇，開關電源，逆變器，管制員，磁盤驅動器，LCD顯示屏，電子鎮流器，和驅動電感負載的電流放大器。

　　進行測量

　　警告使用探頭前，檢查系統是否安全，以及“安全探測”中所述的準備工作是否已經完成。

　　警告:

　　打開電源之前，請確保所用電源的電壓與N2779A后面板上指示的電源電壓相匹配。

　　1,在N2779A電源上，關閉電源開關并連接電源線。

　　2,將探頭的電源插頭連接到N2779A的電源插座上。

　　3,打開N2779A電源開關，檢查前面板電源指示燈是否亮起。

　　退磁和調零

　　注意:

　　電流探頭的輸出在內部終止。對測量儀器使用高阻抗輸入。當示波器的輸入阻抗設置為50.時，不可能進行精確的測量在進行測量之前，請務必將輸入阻抗設置為1M。如果示波器輸入阻抗不能設置為1M，則可以購買是德科技E2697A阻抗適配器。

　　4,示波器輸入接地時，將軌跡調整到零位。

　　5,將示波器的輸入耦合設置為DC。

　　6,將探頭的輸出連接器連接到示波器的輸入連接器。轉動套環，直到它發出咔嗒聲，并檢查它是否鎖緊。

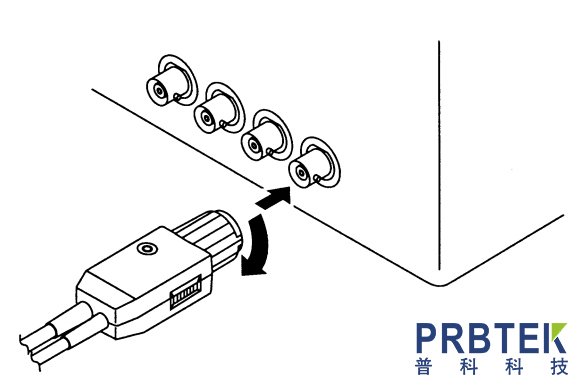

　　圖1.將探頭連接到示波器

　　警告:

　　斷開輸出連接器時，請務必松開鎖，然后拔出連接器。在沒有松開鎖的情況下強行拉動連接器或拉動電纜會導致終結器損壞。

　　警告:

　　當被測導體被夾緊時，不要退磁。這可能會損壞被測電路的元件。此外，出于同樣的原因，在向電流探頭供電時，檢查被測導體是否被夾住。打開電源時會產生退磁波形。

　　7確保探頭傳感器沒有火在任何導體周圍。

　　8將探頭的開啟桿滑入鎖定位置，如圖2所示。確認傳感器頭已正確關閉。

　　圖2.開啟桿的使用

　　9按下探頭的消磁開關(DEMAG)。

　　10轉動探頭的調零旋鈕，將軌跡調整到零位。

　　注意:

　　N2782/3B探頭有一個粗調微調器。如果在N2782/3B探頭上不可能進行調零，轉動粗調微調器，使軌跡處于調零刻度盤的調節范圍內。為避免損壞修剪器，調節時不要用力過猛。使用由非導電材料如陶瓷制成的螺絲刀，優選具有0.4mm厚的平頭尖端，1.8毫米寬，10毫米或更長。
