EMC近場探頭：原理、應用與選擇指南

　　在現代電子設備的設計和開發過程中，電磁兼容性(EMC)是一個至關重要的考慮因素。EMC不僅關系到設備的正常運行，還直接影響其市場準入和用戶體驗。為了確保設備在復雜電磁環境中能夠穩定工作，工程師們需要對設備的電磁輻射和抗擾度進行精確測量。EMC近場探頭(Near-Field Probe)作為一種重要的測量工具，在EMC測試中發揮著不可替代的作用。

　　1. EMC近場探頭的工作原理

　　EMC近場探頭主要用于測量設備在近場區域的電磁場分布。近場區域通常指的是距離輻射源小于一個波長的區域。在這個區域內，電場和磁場的分布與遠場區域(大于一個波長的區域)有顯著不同。近場探頭通過感應這些電磁場，將其轉換為可測量的電壓信號，從而幫助工程師分析和診斷電磁干擾(EMI)問題。

　　近場探頭通常由一個感應線圈或偶極子天線組成，這些天線能夠有效地感應電場或磁場。探頭的靈敏度和頻率響應特性取決于其設計參數，如線圈的匝數、直徑和材料等。

　　2. EMC近場探頭的類型

　　根據測量對象的不同，EMC近場探頭可以分為以下幾類：

　　電場探頭(E-Field Probe)：用于測量電場強度。電場探頭通常由一個小型偶極子天線組成，能夠感應電場并將其轉換為電壓信號。電場探頭適用于測量高頻電磁干擾，如射頻干擾(RFI)。

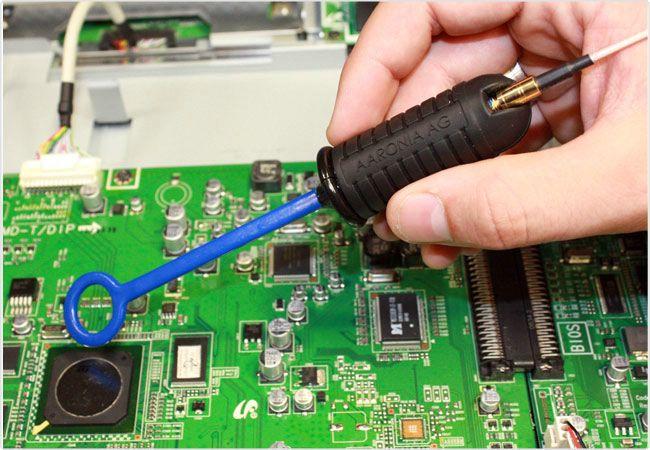

　　磁場探頭(H-Field Probe)：用于測量磁場強度。磁場探頭通常由一個感應線圈組成，能夠感應磁場并將其轉換為電壓信號。磁場探頭適用于測量低頻電磁干擾，如電源線和信號線產生的干擾。

　　混合場探頭(Combined Field Probe)：用于同時測量電場和磁場?；旌蠄鎏筋^結合了電場探頭和磁場探頭的功能，能夠在一個探頭中同時感應電場和磁場，適用于需要同時分析電場和磁場的復雜場景。

　　3. EMC近場探頭的應用

　　EMC近場探頭在多個領域中有著廣泛的應用：

　　產品開發與設計：在產品開發階段，工程師可以使用近場探頭對設備的電磁輻射進行初步評估，識別潛在的EMI問題，并進行優化設計。

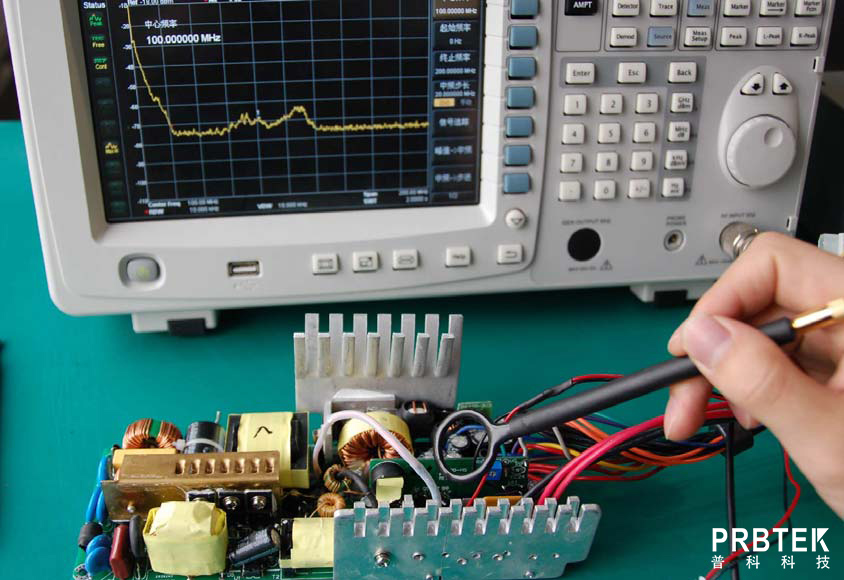

　　故障診斷與調試：在設備出現EMI問題時，近場探頭可以幫助工程師快速定位干擾源，分析干擾路徑，并采取相應的整改措施。

　　合規性測試：在產品進入市場前，需要進行EMC認證測試。近場探頭可以作為輔助工具，幫助工程師在實驗室環境中模擬實際使用場景，確保產品符合相關EMC標準。

　　4. 選擇EMC近場探頭的關鍵因素

　　選擇合適的EMC近場探頭需要考慮以下幾個關鍵因素：

　　頻率范圍：不同的探頭適用于不同的頻率范圍。選擇探頭時，應確保其頻率范圍覆蓋被測設備的預期工作頻率。

　　靈敏度：探頭的靈敏度決定了其能夠檢測到的最小電磁場強度。高靈敏度的探頭適用于測量微弱的電磁干擾，而低靈敏度的探頭適用于測量較強的電磁干擾。

　　尺寸與形狀：探頭的尺寸和形狀應適合被測設備的物理結構。小型探頭適用于測量緊湊空間內的電磁場，而大型探頭適用于測量開放空間內的電磁場。

　　校準與精度：探頭的校準和精度直接影響測量結果的可靠性。選擇經過嚴格校準的探頭，并定期進行校準，以確保測量結果的準確性。

　　5. 實際應用案例

　　以下是幾個EMC近場探頭的實際應用案例：

　　案例1：智能手機的EMI測試：在智能手機的開發過程中，工程師使用電場探頭對手機內部的射頻模塊進行EMI測試，確保其在不同通信頻段下的輻射水平符合相關標準。

　　案例2：汽車電子系統的EMI診斷：在汽車電子系統的調試過程中，工程師使用磁場探頭對車輛的電源線和信號線進行EMI診斷，定位并解決由線束引起的電磁干擾問題。

　　案例3：醫療設備的EMC認證：在醫療設備的EMC認證過程中，工程師使用混合場探頭對設備的關鍵部件進行電磁場測量，確保其在醫療環境中不會對其他設備產生干擾。

　　6. 結論

　　EMC近場探頭作為電磁兼容性測試中的重要工具，為工程師提供了精確、高效的電磁場測量手段。通過合理選擇和使用近場探頭，工程師可以有效地識別和解決EMI問題，確保設備在復雜電磁環境中的穩定運行。隨著電子設備復雜性的增加和EMC標準的不斷提高，近場探頭將在未來的EMC測試中發揮越來越重要的作用。
