使用示波器探頭的五個有效步驟

　　使用示波器探頭進行測量時，遵循正確的步驟非常重要，以確保測量結果的準確性和安全性。以下是使用示波器探頭的五個有效步驟：

　　1.選擇合適的探頭

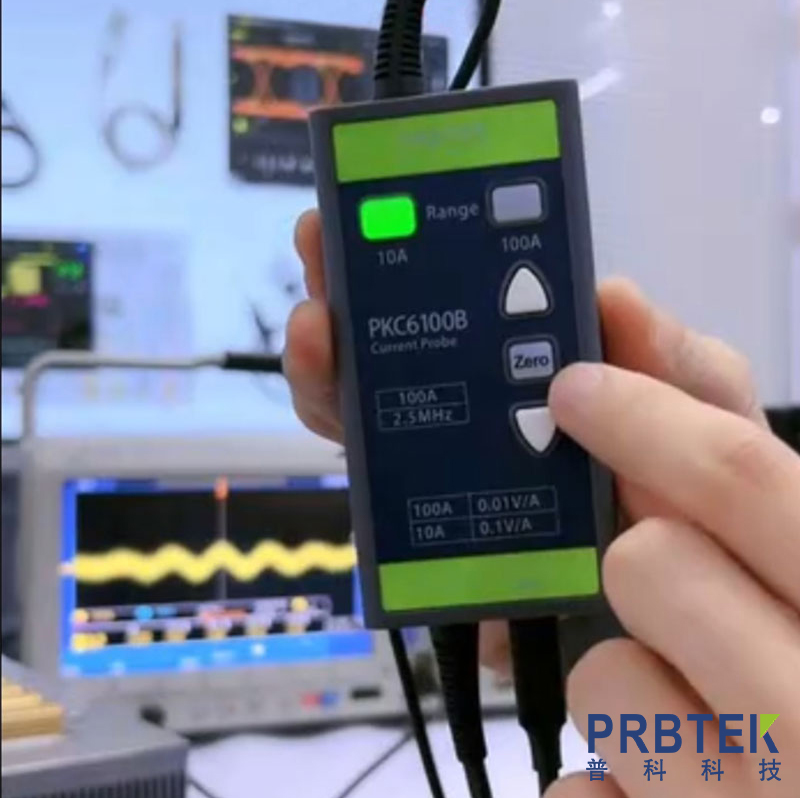

　　類型選擇：根據測量需求選擇合適的探頭類型，如電壓探頭、電流探頭、差分探頭等。

　　衰減比選擇：根據被測信號的電壓范圍選擇合適的衰減比(如1X、10X、100X等)。10X衰減比是最常用的，可以減少對被測電路的影響。

　　2.連接探頭

　　接地連接：將探頭的接地夾連接到被測電路的參考地(通常是電路的接地端)。確保接地良好，以避免噪聲和干擾。

　　信號連接：將探頭的探針連接到被測信號點。如果需要測量高頻信號，確保探針與信號點的接觸良好，避免虛接。

　　3.校準探頭

　　探頭校準：大多數示波器都提供探頭校準功能。將探頭連接到示波器的校準信號輸出端(通常是1kHz、1V的方波信號)，調整探頭上的校準電容或電位器，使示波器顯示的波形正確無失真。

　　檢查衰減比：確保探頭的衰減比設置與示波器上的設置一致。例如，如果使用10X探頭，確保示波器上也設置為10X。

　　4.設置示波器

　　時間基準設置：根據被測信號的頻率或周期，設置合適的時間基準(Time/Div)，以便在屏幕上清晰地顯示信號波形。

　　電壓量程設置：根據被測信號的電壓范圍，設置合適的垂直量程(Volts/Div)，以確保波形在屏幕上完整顯示且不過度放大或縮小。

　　觸發設置：選擇合適的觸發模式(如自動、正常、單次等)和觸發源(如CH1、CH2等)，確保波形穩定顯示。

　　5.進行測量和分析

　　觀察波形：調整示波器的垂直和水平位置，使波形在屏幕上居中顯示。觀察波形的形狀、幅度、頻率等參數。

　　測量參數：使用示波器的測量功能(如光標、自動測量等)獲取信號的精確參數，如峰峰值、頻率、周期、上升時間等。

　　記錄和分析：記錄測量結果，并根據需要進行進一步的分析。如果發現異常，檢查探頭連接、接地、校準等步驟是否正確。

　　總結

　　使用示波器探頭進行測量的五個有效步驟包括：選擇合適的探頭、正確連接探頭、校準探頭、設置示波器參數，以及進行測量和分析。遵循這些步驟可以確保測量結果的準確性和可靠性。
