知用CYBERTEK低頻交直流電流探頭CPL4000的使用方法分享

　　CPL 系列產品是一款能夠同時測量直流和交流的電流探頭。CPL4000最大測量電流4000A,帶寬有5kHz，提供400A和4000A兩個量程切換，根據電流大小選擇合適量程。具有自動調零功能，使用方便?？墒褂秒姵毓╇娀蛘咄獠侩娫垂╇?。帶有電源和電池低電壓報警指示燈，過載報警聲。標準的 BNC 輸出接口,方便和示波器等其它設備的連接，可使用 BNC 轉雙香蕉插頭連接萬用表測量 AC 和 DC 電流。通常用于工頻測量﹑電機驅動﹑電源等場合。

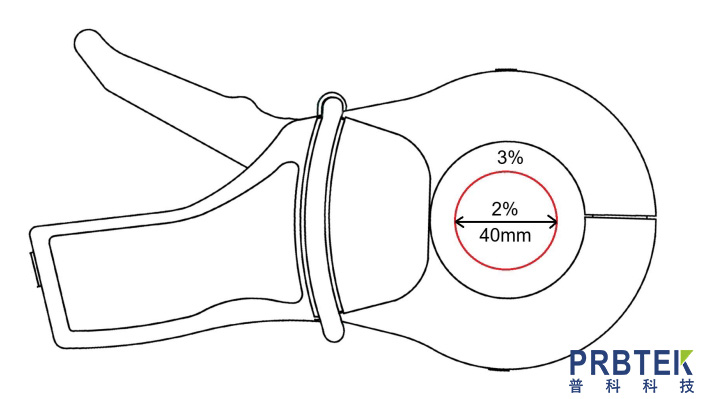

　　備注：如下圖，CPL2000H、CPL4000 測試導線(Φ30mm 以上)在中心位置40mm 內測量精度較高，典型精度 2%，整體環內保證精度為 3%。

　　使用方法

　　將示波器的耦合方式設置為 DC;示波器輸入阻抗設置為 1MΩ;為方便讀數，可以把示波器的顯示單位由電壓改為電流顯示。設置相應的衰減倍數，比如探頭選擇2000A 檔位(1mV/A)，示波器設置 1000X，選擇 200A 檔位(10mV/A)，示波器設置 100X;通過標配的雙端BNC同軸線纜將探頭 BNC 輸出接口與示波器的輸入端連接。

　　電壓開關打到 ON 位置，電源指示燈點亮為綠色。

　　根據測試電流大小，通過按鍵選擇合適的量程。

　　按下自動調零按鍵，實現探頭自動調零。調零成功后，蜂鳴器會發出“滴滴”兩聲;否則發出“滴”一聲長響，表示調零失敗。注意外界的磁場可能對本探頭的直流零位有輕微的影響，調零完成后請不要再挪動。

　　打開電流探頭的鉗口并夾住被測導體。導體在鉗口中間，測試精度最高。

　　注意：電流探頭鉗口有方向指示，被測電流流向和方向指示相同時輸出正。

　　適當?shù)恼{(diào)節示波器垂直靈敏度以獲得穩定的波形。示波器設置 DC 耦合時，將同時看到電流的DC 和 AC 分量;設置 AC 耦合時，只能看到 AC 分量。
