近場探頭測試時的注意事項

　　近場探頭測試在電磁兼容性(EMC)測試、射頻(RF)電路調試等眾多領域有著重要的應用。為了確保測試結果的準確性和可靠性，在進行近場探頭測試時需要注意以下多個方面：

　　一、探頭的選擇與校準

　　1.類型匹配

　　根據測試頻率范圍選擇合適的近場探頭。例如，對于低頻磁場測試，可能需要使用環形近場探頭;而對于高頻電場測試，則可能要選用小尺寸的電場探頭。不同類型的探頭具有不同的靈敏度和頻率響應特性。

　　如果要測試一個包含多種頻率成分的復雜電磁場，可能需要準備多種類型的探頭來全面準確地獲取電磁場信息。

　　2.校準

　　在測試之前，必須對近場探頭進行校準。校準的頻率點應覆蓋測試所涉及的頻率范圍。例如，如果測試的頻率范圍是100 kHz - 1 GHz，那么校準點可以選擇100 kHz、1 MHz、10 MHz、100 MHz和1 GHz等關鍵頻率點。

　　校準環境要保持穩定，避免外界電磁場干擾?？梢允褂闷帘问一蛘唠姶牌帘蜗鋪韯?chuàng)建一個相對純凈的校準環境。

　　二、測試環境的設置

　　1.電磁屏蔽

　　測試環境應盡可能進行電磁屏蔽。使用金屬屏蔽室可以有效地阻擋外界的電磁干擾，減少測試誤差。例如，在測試一些微弱電磁場信號時，如果沒有良好的屏蔽，周圍的廣播信號、手機信號等可能會混入測試結果中。

　　對于無法使用屏蔽室的情況，如現場測試，可以采用局部屏蔽的方法。例如，使用金屬箔或者電磁屏蔽罩對測試區域進行局部屏蔽。

　　2.避免反射物

　　測試區域內應盡量減少大型金屬反射物的存在。金屬反射物會改變電磁場的分布，導致測試結果失真。例如，在一個有很多金屬機柜的機房?jī)?nèi)進行近場探頭測試時，如果不考慮機柜對電磁場的反射影響，測試得到的電磁場強度和分布可能與實際情況相差很大。

　　如果無法避免反射物，可以通過調整探頭的位置和測試方向，盡量減小反射物對測試結果的影響。

　　三、測試設備的連接與操作

　　1.連接穩定性

　　近場探頭與測試儀器(如頻譜分析儀等)之間的連接要牢固可靠。松動的連接可能會引入額外的噪聲或者導致信號傳輸中斷。例如，使用高質量的同軸電纜進行連接，并確保電纜的接頭擰緊。

　　檢查連接電纜的屏蔽層是否接地良好。良好的接地可以減少外界電磁干擾對測試信號的影響。

　　2.儀器設置

　　根據測試要求正確設置測試儀器的參數。例如，設置頻譜分析儀的頻率范圍、分辨率帶寬、視頻帶寬等參數。如果頻率范圍設置過窄，可能會遺漏一些重要的頻率成分;如果分辨率帶寬設置過大，可能會無法準確分辨出相鄰頻率的信號。

　　在操作儀器時，要按照操作規范進行，避免誤操作。例如，在進行多次測量時，要確保每次測量前儀器處于穩定狀態。

　　四、探頭的操作

　　1.探頭定位

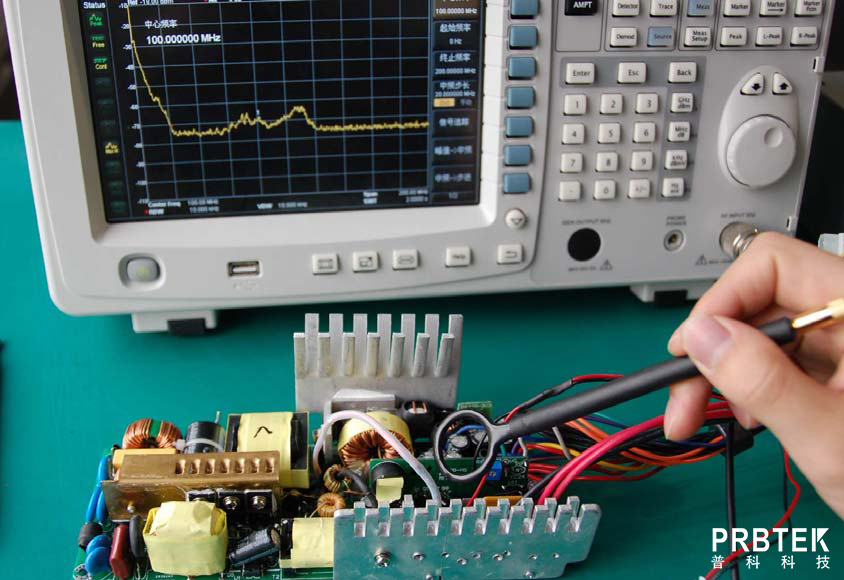

　　近場探頭的定位要準確。在測試電磁場源附近時，探頭應盡可能靠近被測源，但又不能影響被測源的電磁場分布。例如，在測試一個小型電路板上的射頻芯片時，探頭要放置在芯片上方合適的高度，通常是距離芯片表面幾毫米到幾厘米的范圍內，具體距離取決于測試頻率和芯片的功率等因素。

　　對于三維電磁場的測試，需要在不同的平面和方向上移動探頭，以全面獲取電磁場的信息。可以使用三維定位裝置來精確控制探頭的位置和方向。

　　2.避免探頭干擾

　　操作探頭時要避免探頭本身對被測電磁場產生干擾。例如，探頭的金屬部分不能接觸到被測電路中的導體，否則會改變被測電路的電磁場分布，導致測試結果不準確。

　　當使用多個探頭進行測試時，要注意探頭之間的相互干擾。探頭之間應保持足夠的距離，以確保每個探頭所測量的電磁場是獨立的。

　　五、數據記錄與分析

　　1.數據記錄

　　在測試過程中，要準確記錄測試數據，包括測試頻率、電磁場強度、探頭位置等信息。可以使用專門的測試數據記錄軟件或者電子表格來記錄數據。

　　對于多次測量的數據，要記錄每次測量的時間和環境條件等相關信息，以便在分析數據時能夠考慮到這些因素的影響。

　　2.數據分析

　　對記錄的數據要進行正確的分析。例如，根據電磁場強度隨頻率的變化曲線，可以分析出被測源的電磁輻射特性。如果發現數據存在異常波動，要仔細檢查測試過程是否存在問題，如是否有外界干擾、探頭是否正常工作等。

　　在進行數據分析時，可以與理論計算結果或者以往的測試結果進行對比，以驗證測試結果的合理性。
