NI采集卡：深入解析原理及其廣泛的應用

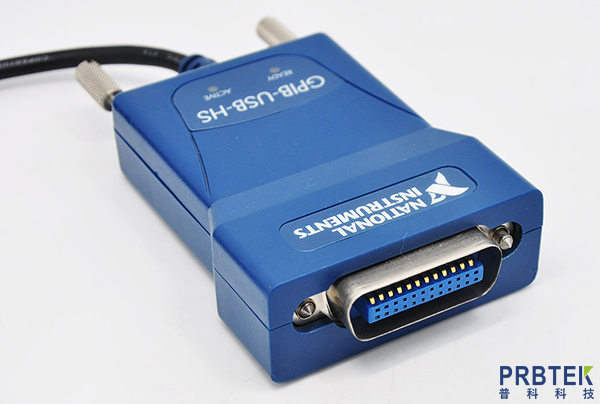

　　一、引言

　　在現代科學研究、工業自動化以及測試測量等眾多領域，數據采集是一項至關重要的任務。NI(National Instruments)采集卡作為一種高性能的數據采集設備，被廣泛應用于各種復雜的環境中。它能夠精確地采集來自不同傳感器和信號源的模擬或數字信號，并將其轉換為計算機能夠處理的數字?jǐn)?shù)據，為后續的分析、控制和決策提供了基礎。

　　二、NI采集卡的原理

　　1.信號調理

　　當外部信號接入NI采集卡時，首先要經過信號調理部分。對于模擬信號而言，信號調理主要包括放大、濾波等操作。許多傳感器輸出的信號往往比較微弱，例如熱電偶輸出的毫伏級信號。NI采集卡中的放大器可以將這些微弱信號放大到合適的量程范圍，以便后續的模數轉換。同時，濾波電路能夠去除信號中的噪聲和干擾成分，如工頻干擾(50Hz或60Hz的噪聲)，提高信號的質量。

　　2.模數轉換(ADC)

　　經過信號調理后的模擬信號需要轉換為數字信號才能被計算機處理。NI采集卡中的模數轉換器是實現這一功能的核心部件。ADC按照一定的采樣頻率對模擬信號進行采樣，采樣頻率決定了采集卡能夠捕捉到信號變化的快慢程度。根據奈奎斯特 - 香農采樣定理，為了準確地重構原始模擬信號，采樣頻率必須至少是信號最高頻率的兩倍。例如，對于一個最高頻率為1kHz的模擬信號，采樣頻率至少應為2kHz。ADC將采樣得到的模擬值轉換為對應的數字編碼，這個數字編碼代表了模擬信號在采樣時刻的幅度值。

　　3.數字接口與數據傳輸

　　轉換后的數字信號通過采集卡內部的數字接口傳輸?shù)接?jì)算機。NI采集卡通常采用高速的接口標準，如PCI、PCIe、USB等。PCI(Peripheral Component Interconnect)和PCIe(PCI Express)接口提供了較高的數據傳輸帶寬，適用于需要高速數據采集和傳輸?shù)膽?yīng)用，如高速圖像采集或高頻信號監測。USB(Universal Serial Bus)接口則具有通用性和便攜性的優點，方便在不同的計算機設備上使用。采集卡將采集到的數據按照一定的格式(如二進制數據)通過這些接口傳輸?shù)接?jì)算機的內存或存儲設備中，供軟件進行進一步的處理。

　　4.時鐘與同步

　　NI采集卡內部有精確的時鐘系統，用于控制采樣的時間間隔。在多通道采集或需要多個采集卡協同工作的情況下，時鐘和同步機制尤為重要。例如，在一個多通道振動信號采集系統中，各個通道的信號必須在同一時刻進行采樣，以保證采集到的數據在時間上是對齊的，這樣才能準確地分析信號之間的相關性和相位關系。NI采集卡可以通過內部時鐘源或者外部時鐘源進行時鐘同步，外部時鐘源可以是高精度的時鐘發生器或者其他具有時鐘輸出功能的設備。

　　三、NI采集卡的應用

　　1.工業自動化與過程控制

　　在工業生產線上，NI采集卡可用于采集各種傳感器的數據，如溫度傳感器、壓力傳感器、流量傳感器等。通過實時采集這些生產過程中的關鍵參數，控制系統可以根據采集到的數據進行反饋控制，確保生產過程的穩定性和產品質量。例如，在化工生產中，采集卡可以實時監測反應釜內的溫度、壓力和液位等參數，當這些參數超出設定的安全范圍時，控制系統可以及時調整加熱、冷卻或進料等操作，避免生產事故的發生。

　　2.測試測量領域

　　在電子設備的研發和測試過程中，NI采集卡是不可或缺的工具。它可以用于采集電子電路中的電壓、電流、頻率等信號，對電子設備的性能進行測試和分析。例如，在電路板的功能測試中，采集卡可以采集各個測試點的電壓信號，判斷電路是否正常工作。在射頻(RF)測試中，采集卡可以與頻譜分析儀等設備配合，采集射頻信號的幅度、頻率等特性，用于評估射頻設備的性能指標。

　　3.科學研究

　　在物理學、化學、生物學等眾多科學研究領域，NI采集卡也發揮著重要作用。在物理實驗中，如激光干涉實驗，采集卡可以采集干涉條紋的光強信號，用于分析光的干涉現象和測量微小位移。在生物醫學研究中，采集卡可以采集生物電信號，如心電圖(ECG)、腦電圖(EEG)等。通過對這些生物電信號的采集和分析，研究人員可以了解人體的生理狀態和病理特征，為疾病的診斷和治療提供依據。

　　4.汽車測試與研發

　　在汽車行業，NI采集卡用于汽車的性能測試和故障診斷。在汽車的動力系統測試中，采集卡可以采集發動機的轉速、扭矩、油溫等參數，評估發動機的性能。在汽車的電子控制系統測試中，采集卡可以采集汽車電子控制單元(ECU)的輸入輸出信號，對汽車的電子控制系統進行故障診斷和功能驗證。例如，在汽車的制動系統測試中，采集卡可以采集制動壓力、車輪轉速等信號，確保制動系統的安全性和可靠性。

　　四、結論

　　NI采集卡憑借其先進的信號采集原理和廣泛的適用性，在眾多領域中成為數據采集的重要設備。它能夠準確地采集各種類型的信號，并通過高效的數據傳輸將采集到的數據提供給計算機進行處理。無論是工業自動化中的過程監控、測試測量中的設備性能評估，還是科學研究中的數據獲取以及汽車行業中的測試研發，NI采集卡都發揮著不可替代的作用。隨著技術的不斷發展，NI采集卡的性能也在不斷提升，將繼續為各個領域的數據采集和處理需求提供強有力的支持。
