如何根據使用環境快速挑選合適的示波器探頭?

　　一、探頭選擇的依據

　　不同類型的探頭適用于不同的測量環境，因此，挑選合適的探頭是開展測量工作的首要任務。這首先需要對要測量的信號有清晰的認識。對于電信號而言，主要是測量電壓或者電流，這就需要考慮信號的頻率高低、振幅大小、測量對象的輸出電阻高低，以及是否能夠通過絕緣進行差分測量等因素。

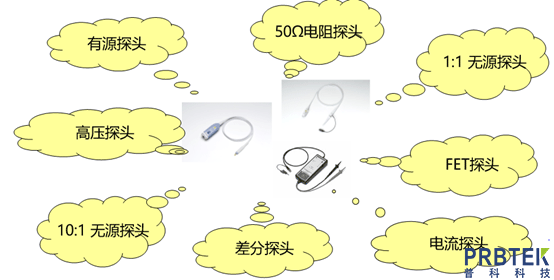

　　在充分了解測量對象的這些特性之后，就能從眾多類型的探頭中做出恰當?shù)倪x擇。市場上有多種探頭可供選擇，例如專門用于測量高電壓、高速信號或者適用于多種場景的探頭。

　　二、電壓探頭的選擇要點

　　(一)選擇電壓探頭時需考慮的四個規格

　　1,頻率范圍

　　電壓探頭的頻率范圍要依據可測量的頻率來確定。不同的測量場景對頻率范圍的要求各異，例如在高頻電路測量中，探頭需要有較寬的高頻響應范圍;而在低頻電路測量中，探頭的低頻特性則更為關鍵。

　　2,輸入電壓范圍

　　輸入電壓范圍的確定要考慮可觀測信號的最大電壓，并預留一定余量以應對諸如電涌等情況。若輸入電壓范圍選擇不當，可能導致探頭損壞或測量不準確。例如在電力系統電壓監測中，瞬間的電壓波動(電涌)可能出現，如果探頭輸入電壓范圍沒有足夠余量，就無法準確測量甚至可能被過高電壓損壞。

　　3,輸入電阻

　　輸入電阻會對測量對象產生直流電負載。如果輸入電阻過低，會產生較大直流負載，進而影響電路偏壓。在對偏壓要求嚴格的精密電路測量中，不合適的輸入電阻可能使電路工作點偏移，影響測量結果準確性。

　　4,輸入電容

　　輸入電容會對測量對象產生交流(高頻)電負載。當輸入電容過大時，會影響高速信號的上升沿等特性。在高速數字電路或高頻模擬電路測量中，高速信號的上升沿和下降沿是重要測量參數，過大的輸入電容會使這些參數畸變，導致測量結果失真。

　　三、有源探頭與無源探頭

　　1,有源探頭

　　有源探頭在探頭內部前端安裝有半導體元件。其工作原理是信號衰減后直接輸入到探頭內部前端的半導體元件。這個半導體元件能夠緩沖大容量電纜電容，從而極大地減小輸入電容，降低對測量對象的影響。有源探頭在高電阻、高頻率的測量環境下具有明顯優勢，因為它能有效抑制探頭負載效應對測量對象的影響。

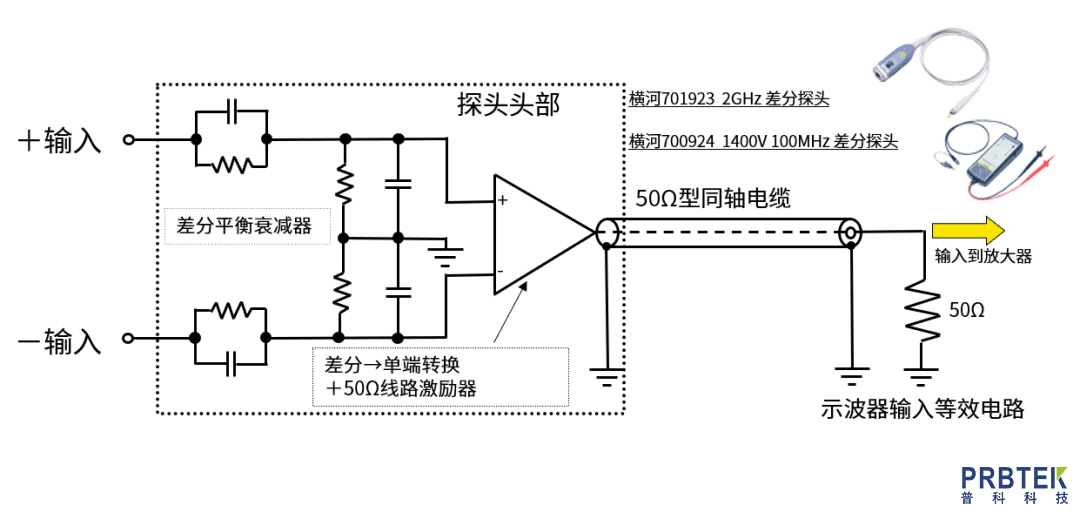

　　在差分信號測量方面，有源探頭有重要應用。例如在CAN、LVDS、高速串行通信等差分信號測量中，有源探頭可以去除共模電壓，提取差分信號。并且在配電電源電路等浮動電路或電路GND電阻較高的場合，有源探頭能夠?qū)⑹静ㄆ髋c測量對象的GND分離，從而實現準確測量。

　　2,無源探頭

　　無源探頭的信號是經過數米長的電纜后輸入到示波器的半導體元件中。與有源探頭相比，無源探頭在輸入電容等性能方面存在劣勢，但在一些對成本要求較高、測量環境相對簡單的場景下仍有應用價值。

　　四、電流探頭與電流測量方法

　　1,電流探頭的特點與測量原理

　　電流探頭的一大優勢是能夠進行非接觸式測量，這樣不會對測量對象造成過大影響，它通過檢測要測量的電流周圍的磁場來實現測量。

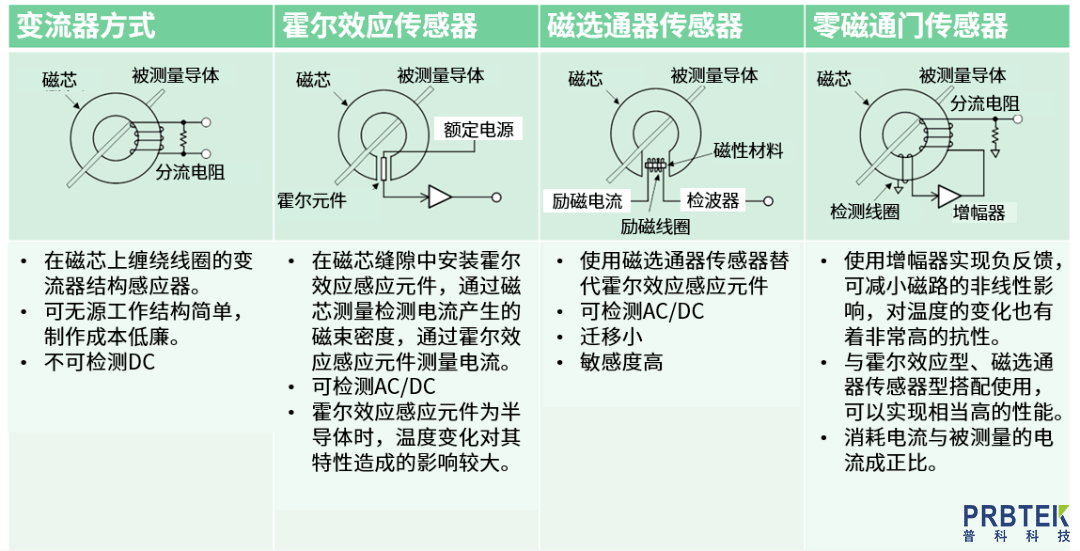

　　【測量儀所采用的電流測量方法】

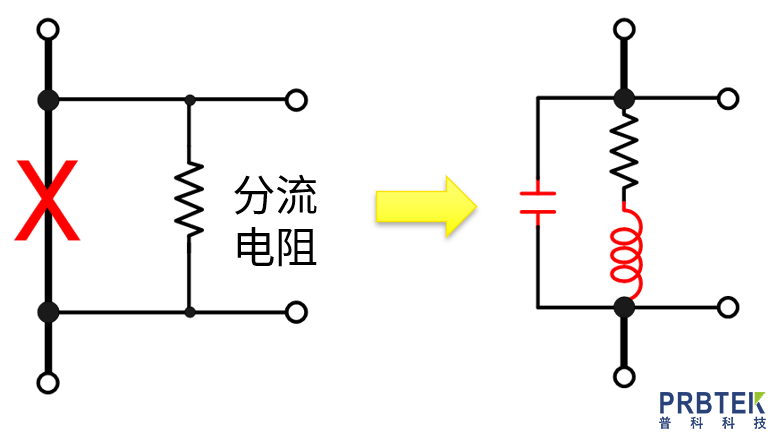

　　2,采用分流電阻的電流測量方式

　　這種測量方式需要切斷有電流流過的線路，采用分流電阻形成旁路。有時也采用切斷被測量導體并插入低值電阻(分流電阻)，然后測量電阻兩端電壓的方法。但這種方法存在一些問題，分流電阻產生的電壓會影響測量對象的工作狀態，并且在電阻極低時容易受到寄生電感元件和寄生電容的影響，導致輸出電壓帶有頻率特性。不過，在可以忽略寄生電感元件和寄生電容影響的低頻情況下，這種方法的測量精度最高。

　　3,采用電流互感器的電流測量方式

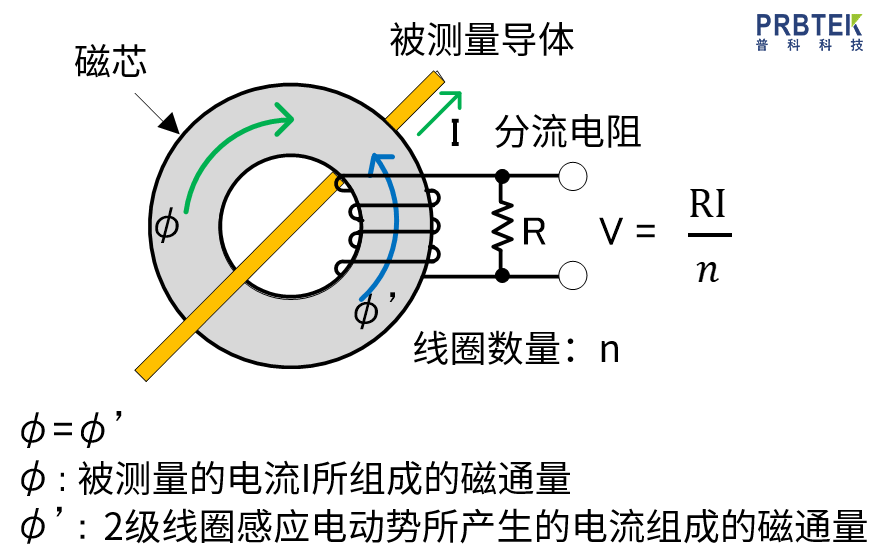

　　這種方式是在磁芯上纏繞線圈制成CT結構感應器，其結構簡單、制作成本低廉。然而，由于它檢測的是磁場，所以在原理上無法檢測直流電。CT感應器的工作原理是：當被測導體內有電流時，磁芯內形成磁通量，為了消除該磁通量，在二級線圈上產生電動勢，電流流經分流電阻，并且被測電流與二級線圈的電流存在一定比例關系。但由于感應電動勢與單位時間的磁通量變化成比例，所以無法檢測磁通量無變化的直流電，而且變化速度越慢感應電動勢越小，不足以進行檢測。

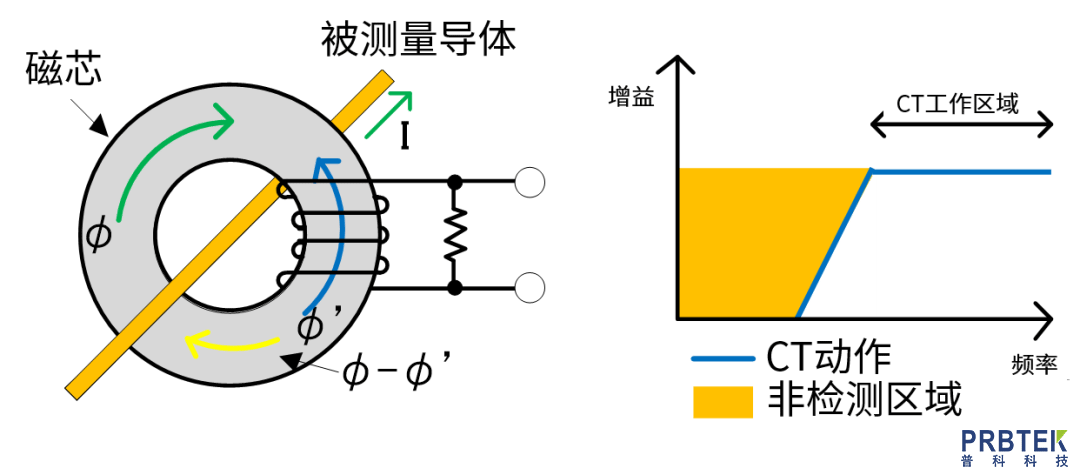

　　在使用電流互感器時需要注意其直流重疊特性。因為CT感應器是在鐵芯等磁芯中纏繞線圈，使其具有電感元件的功能。當在電感元件上施加直流磁場后，磁芯的磁導率會減小，電感元件會衰減，當直流磁場增大到一定數值時，磁芯會飽和，無法再發揮電感元件的功能。電流探頭的基本結構與在磁芯上纏繞線圈的電感元件結構相同，所以在有直流電的情況下，電流探頭的特性會發生變化，直流電流達到一定大小后電流探頭就會失靈，無法輸出波形。

　　4,使用零磁通門傳感器檢測直流電流

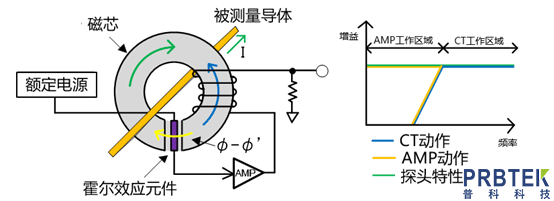

　　由于CT感應器不會對直流或低頻電流產生感應電動勢，所以直流和低頻電流產生的磁通量會殘留在磁芯內。零磁通門方法是在磁芯縫隙內安裝霍爾效應元件，它能檢測出該磁通量，同時將負反饋電流送入線圈以抵消該磁通量。這種方法能夠有效減少磁芯內部的非線性影響，從而實現高精度測量，并且可以避免CT方法中的直流重疊特性。
