通過電源完整性測試在人工智能數據中心實現更好的能源效率

　　介紹

　　基于人工智能的技術正在數據中心進行部署。處理器密集型服務器正在推高能源需求。下表說明了影響的嚴重程度。國際能源署 (IEA) 預測，到 2030 年，數據中心將占全球電力消耗的 7%;這個數字相當于印度整個國家的用電量。

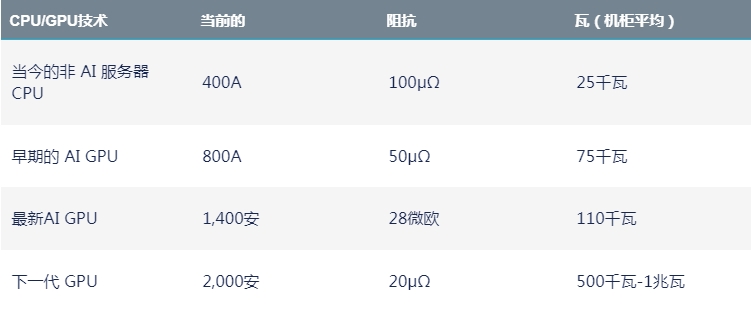

　　圖 1：數據中心 CPU 和 GPU 技術的功耗。

　　隨著電力需求的不斷增長，對能源效率的重視至關重要。與備受認可的電源完整性專家 Steve Sandler 合作;泰克開發了良好的測量技術 來提高下一代人工智能數據中心的運營/瓦數。

　　提高供電網絡 (PDN) 的能源效率

　　PDN 必須提供許多低噪聲直流電源軌，用于驅動這些服務器機架中的 GPU 的敏感負載。對更快速度和更高密度的追求意味著更快的邊緣速率、更高的頻率和更多的電源軌，但需要更低的電壓水平和更高的電流，如上圖所示。這強調了良好的電源完整性。

　　進行電源完整性測量的目的是驗證到達負載點 (POL) 的電壓和電流是否滿足所有預期工作條件下負載的電源軌規格。需要特別注意精確測量 GHz 頻率下的毫伏電源軌噪聲。

　　讓我們看一下如何通過基于服務器的系統上的配電網絡的高級視圖來評估 PDN 性能。

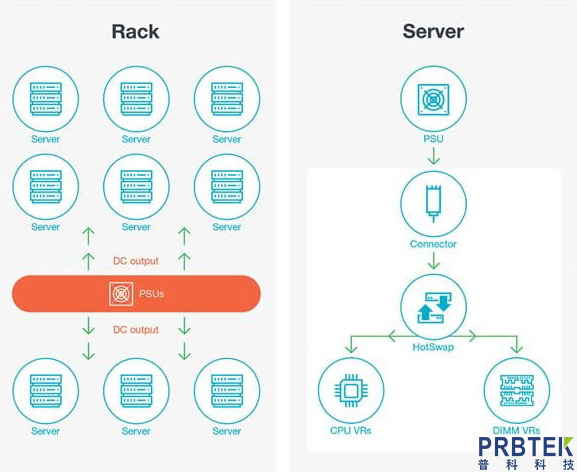

　　圖 2：數據中心的高級配電網絡。

　　如圖所示，典型的數據中心通過 12、24 或 48 V 直流電源為其基于 AI 的服務器供電，然后將其轉換為主板上的其他電源電壓。由于能夠查看從電源輸出到 FPGA、處理器和其他復雜 IC 的鏈條中的每個環節，工程師必須將電源軌阻抗管理在非常低的水平，以便提供由 AI 驅動的以 AI 為中心的服務器中的高電流。 GPU技術。使阻抗管理變得復雜的是網絡由許多阻抗組成，包括穩壓器、去耦電容器和 PCB 走線。高速開關和熱插拔服務器卡會帶來意想不到的阻抗變化，從而導致過多的瞬態或噪聲。

　　確保穩定、節能的設計首先要最大限度地減少 PDN 中的噪聲。電源軌上的噪聲規格可高達 MHz 或 GHz 頻率范圍，幅度以毫伏為單位。

　　評估能源效率首先要對交流線路輸入和輸出進行電能質量測量，以確保線路電壓和線路電流。評估質量的測量值如下所示：

　　頻率

　　有效值電壓和電流

　　阻抗

　　波峰因數(電壓和電流)

　　真實功率、無功功率和視在功率

　　功率因數和相位

　　確保這些測量準確;示波器探頭的選擇很重要;使用差分探頭測量系統的線路電壓，使用電流探頭測量系統的線路電流。

　　另一個關鍵測量是對 PDN 控制環路響應進行頻率響應分析。這將提供有關控制環路速度和電源穩定性的有價值的信息。波特圖用于查看分析結果，圖 3 中是一個示例設置。

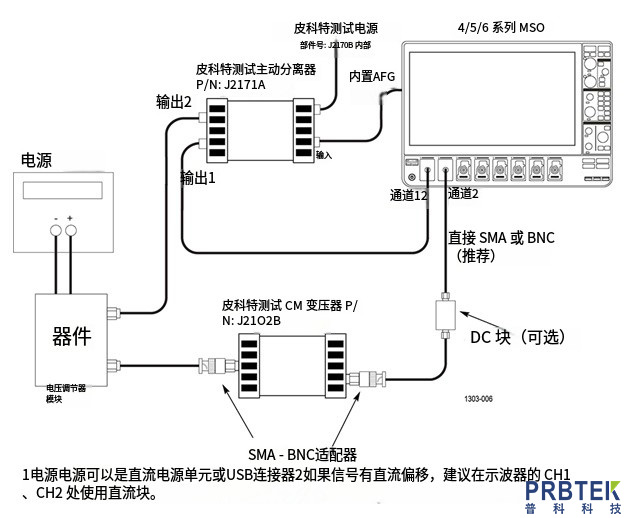

　　圖 3：配電網絡中阻抗的測量設置。

　　電源完整性探測系統值得關注

　　當今示波器附帶的高阻抗 10X 無源探頭可能具有足夠的帶寬，但它們會衰減您要測量的噪聲信號。 1X 探頭可無衰減地傳遞噪聲信號，但其帶寬僅限于幾 MHz。具有 50 Ω 輸入阻抗的傳輸線探頭或電纜可提供出色的高頻性能，但會在直流時產生顯著負載，除非添加隔直器。衰減傳輸線探頭可減少負載，同時保持低噪聲和高帶寬。

　　電源軌探頭是另一類探頭，可在高達 4 GHz 的頻率下提供低噪聲和高偏置范圍，直流偏置范圍為 -60 至 +60 Vdc。在識別噪聲源方面，這被視為比傳統無源探頭更準確的替代方案;如下圖 4 所示。根據電源軌的電壓，可能需要 DC 模塊。如果是這種情況，請確保它為示波器提供浪涌保護，并且對直流或交流偏置不敏感。電源軌探頭雖然噪聲非常低，但也是單端的。為了提供幫助，請尋找可進一步最小化測量接地環路誤差的同軸隔離器。 Picotest 提供一系列直流模塊和同軸隔離器來滿足這些需求。了解有關終極電源軌噪聲測量的更多信息。

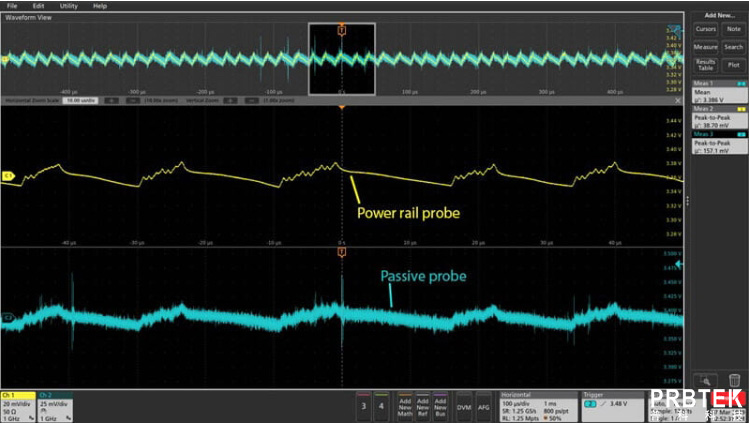

　　圖 4：使用無源探頭(跡線下方)和電源軌探頭(跡線上方)測量電源線紋波的比較?？吹絽^(qū)別了嗎?

　　快速、低噪聲采集與超快邊緣負載相結合，可模擬 AI 級處理器工作負載;允許準確評估 PDN 設計中的電源軌噪聲電壓和電源軌間串?dāng)_。與泰克5 系列 B MSO或6 系列 B MSO 示波器結合使用; Picotest 提供高達 2,000 安培的完整負載系列、1ns 邊緣負載，支持高達 65MS/s 的采樣率，以實現精確的仿真工作。 (見圖5)

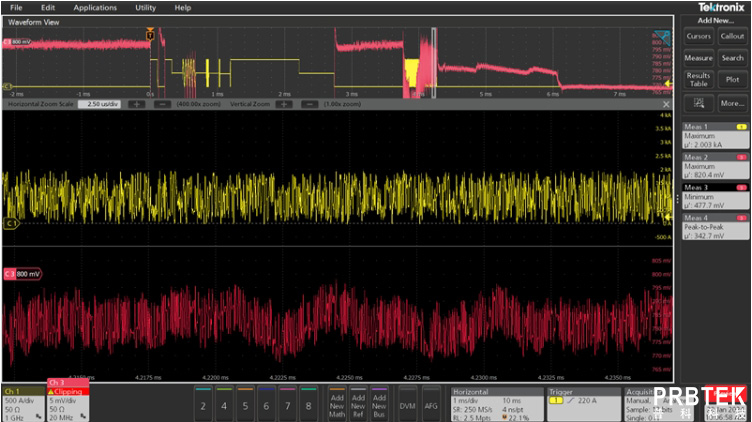

　　圖 5. 顯示 AI 級處理器高振幅負載的偽隨機步驟的表征。此表征的準確性是使用 Picotest 負載實現的，并通過 Tektronix 6 系列 B MSO 示波器進行測量，非常適合低噪聲和高分辨率信號捕獲。

　　示波器測量分析可節省時間、減少錯誤

　　識別和分析 PDN 中的故障點可能需要時間。尋找供電網絡中的紋波、過沖、下沖、開啟、關閉、時間趨勢、穩定時間和抖動是一項復雜的任務。值得慶幸的是，當今大多數現代示波器都提供內置分析軟件來設置儀器并自動執行信號采集和顯示。下面是一個顯示紋波自動測量的示例。將其內置到儀器中并能夠從遠程 PC 實現自動化，可以簡化大型團隊的工作，以評估人工智能隨時間和溫度變化的性能，以強調服務器的效率和耐用性。

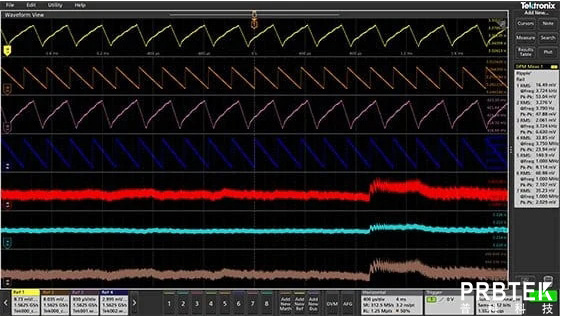

　　圖 6：自動紋波測量以及 5 系列 B MSO 示波器顯示屏右側的注釋結果。

　　概括

　　隨著人工智能(AI)推動下一代數據中心的能源需求;評估供電網絡的性能和效率變得比以往任何時候都更加重要。

　　擁有良好的 PDN 評估測試和測量策略將在性能、可靠性和能源效率方面帶來最佳運行、人工智能就緒的數據中心。
