近場探頭如何用于探測磁場強度？

　　近場探頭探測磁場強度主要通過以下原理和方法：

　　工作原理

　　基于電磁感應定律：當近場探頭靠近磁場源時，磁場會穿過探頭內部的線圈，導致線圈內的磁通量發生變化。根據法拉第電磁感應定律，磁通量的變化會在線圈中產生電動勢，這個電動勢的大小與磁通量的變化率成正比，而磁通量的變化率又與磁場強度相關。通過測量探頭線圈中產生的電動勢，就可以間接得到磁場強度的信息。

　　磁場傳感器與電路處理：近場探頭中的磁場傳感器通常具有高靈敏度，能夠感知微弱的磁場變化。傳感器將磁場信號轉換為電信號后，經過探頭內部的精密電路進行放大、濾波等處理，以提高信號的質量和可測量性。然后，通過數模轉換等技術，將處理后的電信號轉換為數字信號，最終得到準確的磁場強度幅值。

　　具體操作方法

　　選擇合適的近場探頭：不同類型和規格的近場探頭適用于不同的磁場頻率范圍、強度范圍和測量場景。例如，高頻近場探頭適用于測量高頻電磁場，低頻近場探頭則適用于測量低頻的直流電磁場。在選擇探頭時，需要根據待測磁場的特性來確定合適的探頭類型和參數，以確保測量的準確性和有效性。

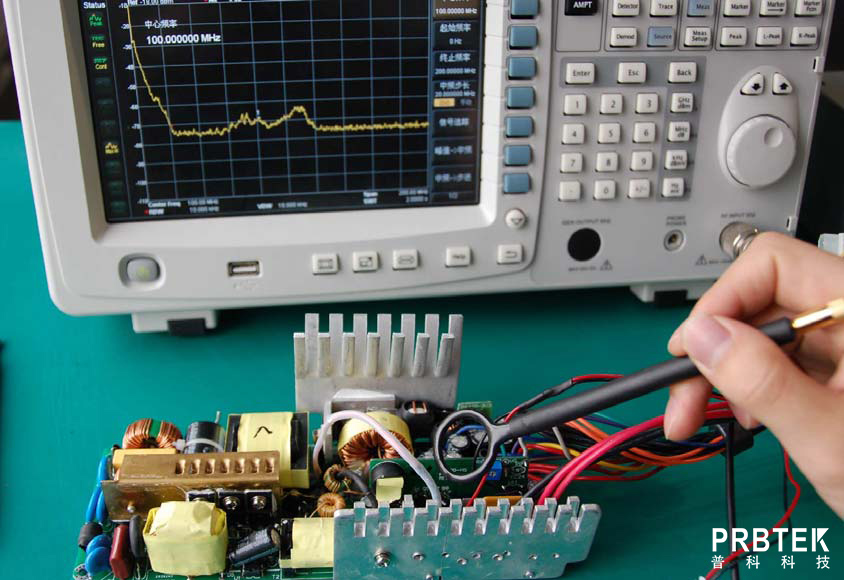

　　放置探頭：將選好的近場探頭放置在靠近磁場源的位置。一般來說，探頭距離磁場源越近，測量到的磁場強度越大，但同時也需要注意避免探頭對磁場源的干擾以及磁場源對探頭的影響。在放置探頭時，還需要根據磁場的分布情況和測量需求，選擇合適的放置角度和位置，以獲取最準確的測量結果。對于環狀的磁場探頭，通常當磁場傳播線和探頭環面垂直時，測量數值最大，因此工程師一般需要旋轉探頭的方向來測量到最大的磁場數值。

　　連接測量?jī)x器：近場探頭通常需要連接到相應的測量?jī)x器，如頻譜分析儀、示波器等，以便對探頭輸出的電信號進行采集、分析和顯示。在連接時，需要確保探頭與測量?jī)x器之間的連接正確、穩定，并且匹配良好，以避免信號失真和測量誤差。

　　進行測量和數據分析：在完成探頭的放置和連接后，就可以開始進行磁場強度的測量。通過測量?jī)x器讀取探頭輸出的電信號，并根據探頭的校準系數和測量原理，將電信號轉換為磁場強度的數值。在測量過程中，還可以對磁場強度的變化進行實時監測和記錄，以便分析磁場的動態特性。同時，還可以對測量數據進行進一步的處理和分析，如計算磁場強度的平均值、最大值、最小值等統計參數，以及繪制磁場強度的分布曲線等，以更全面地了解磁場的特性。

　　應用領域

　　電子設備輻射測試：用于檢測電子設備在工作時產生的磁場輻射強度，以評估其是否符合相關的電磁兼容性標準，避免對周?chē)渌娮釉O(shè)備造成干擾。

　　電磁兼容性測試：幫助工程師確定電磁干擾源的位置和強度，從而采取有效的措施來抑制干擾，提高設備的電磁兼容性。

　　無線通信：可用于測試無線通信設備的天線輻射性能，包括輻射方向圖、輻射功率等參數，以便優化天線設計，提高通信質量和覆蓋范圍。

　　科學研究：在物理、材料科學等領域的研究中，近場探頭可用于精確測量磁場強度，研究物質的磁性、磁疇結構、超導現象等，為相關理論的發展和應用提供實驗依據。

　　以上內容由普科科技/PRBTEK整理分享， 西安普科電子科技有限公司致力于打造儀器配附件一站式供應平臺。主營范圍：示波器測試附件配件的研發、生產、銷售。涵蓋產品包含電流探頭、差分探頭、高壓探頭、無源探頭、柔性電流探頭、近場探頭、電流互感器、射頻測試線纜、各類儀器測試附件等。更多信息，歡迎登陸官方網站進行咨詢：http://www.zj5u.com
