示波器探頭焊接指南

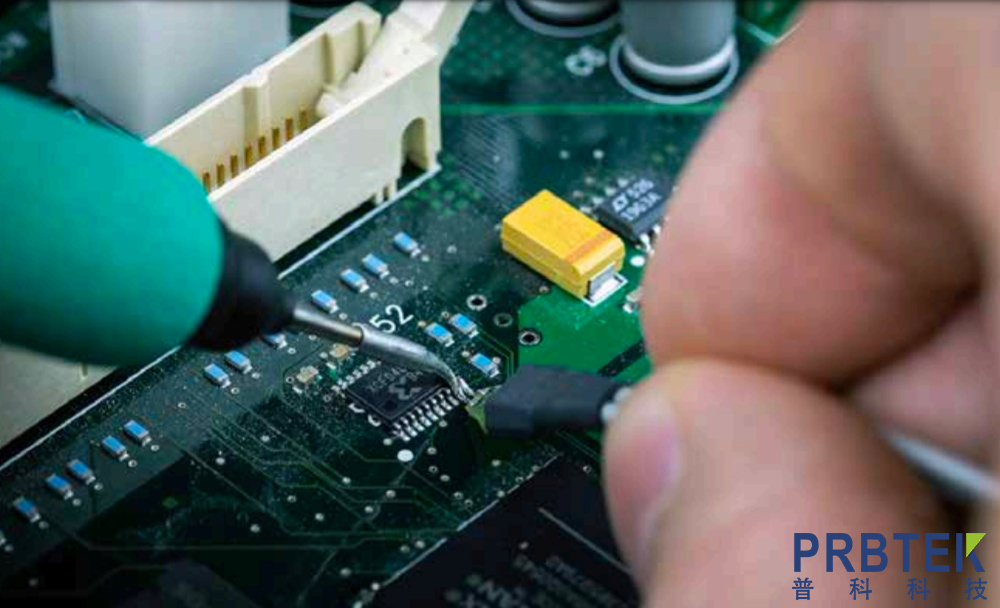

　　測試儀器的探頭可以通過多種方式連接到被測器件(DUT)。焊接是其中常用的一種方式，它可以盡量縮短導線和連接的長度，從而在提供可靠連接的同時，最大限度減少寄生探測效應。

　　是德科技的許多高性能示波器探頭都采用焊接連接。隨著探頭和器件尺寸不斷縮小，要避免出現損壞和連通性問題，使用合適的工具以及精通焊接技能就變得越來越重要。本指南介紹了使用是德科技探頭的實用技巧、推薦工具和方法，旨在幫助測試工程師充分發揮焊入式探頭和連接的優勢。

　　焊接工具

　　烙鐵

　　是德科技建議使用能夠控制烙鐵頭溫度的優質烙鐵。不同的焊料合金，其熔點也各不相同。為了盡量延長探頭附件的使用壽命，在熔融焊料合金時溫度越低越好。此外，烙鐵可以支持的烙鐵頭越小越好。JBC NANE納米焊接工作站是一個非常好的選擇。在焊接探頭時，您只需要一個尖頭烙鐵即可。有些烙鐵的烙鐵頭是鑷子狀的，可以用于其他被測器件的再加工。

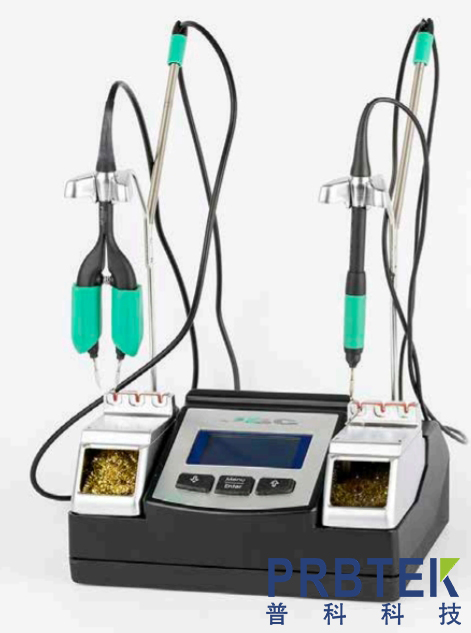

　　圖1： JBC納米焊接工作站

　　通常情況下，同一個烙鐵頭最好不要使用不同的焊料合金。另外，焊接完成后，在給烙鐵斷電之前最好在烙鐵頭上留下一點焊料，以防烙鐵頭腐蝕。使用濕海綿清潔烙鐵頭會加速腐蝕，最好使用銅絲球或硅膠墊將烙鐵頭擦拭干凈(上面提到的烙鐵中包含烙鐵頭)。

　　使用大一點的烙鐵頭有時可能有助于縮短駐留時間，但缺點是有可能影響視線。鑿形烙鐵頭的角通常很容易把熱量傳遞到焊接點。

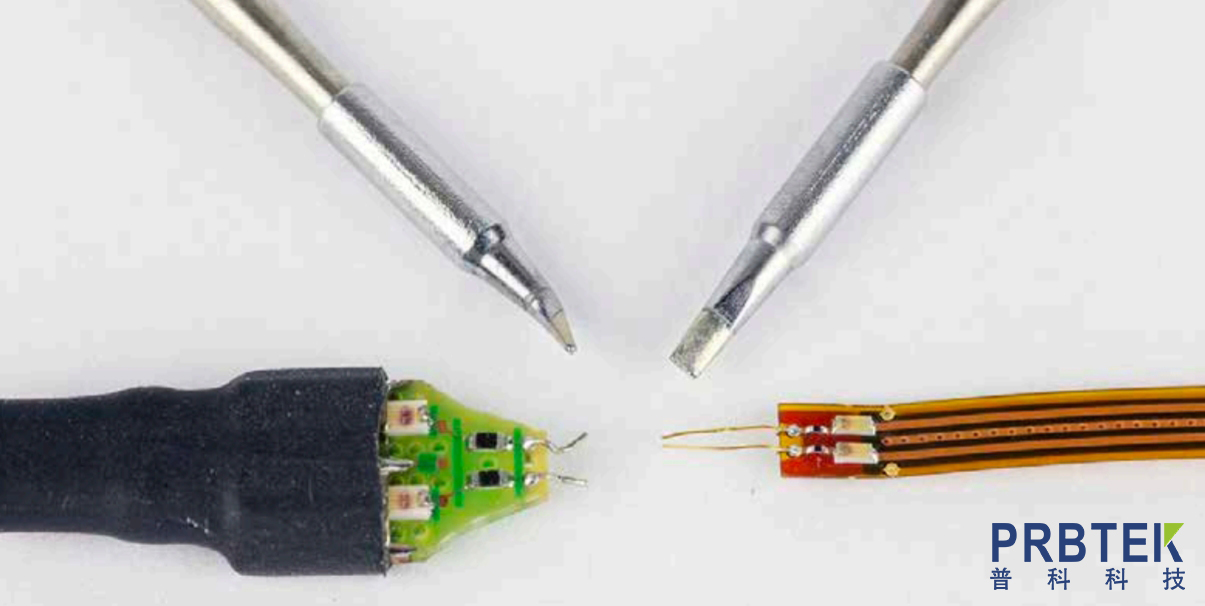

　　圖2：應當針對探頭前端選擇大小合適的烙鐵頭。

　　烙鐵頭

　　最好準備多個不同形狀和大小的烙鐵頭，以適應不同的被測器件和探頭。不同的操作人員也可能偏好選用不同形狀的烙鐵頭。進行焊接時，最好選擇較小的烙鐵頭(直徑0.1 mm，總長度 > 5 mm)。如果是焊接較大的物體，則需要選擇較大的烙鐵頭。以下烙鐵頭適用于探頭焊接，并且兼容前面提到的烙鐵：

　　? JBC 鑿形烙鐵頭 C105113

　　? JBC 圓錐形烙鐵頭 C105101

　　助焊劑

　　助焊劑是一種化學品，用于在焊接過程中清理待焊接表面，不僅能讓焊接點更加穩固，還能加快焊接速度。許多焊料都摻有助焊劑，助焊劑既可以摻雜在焊膏中，也可以涂抹在焊錫絲上。是德科技建議使用助焊劑筆(如CircuitWorks CW8100)，它可以很方便地將助焊劑涂到被測器件和探頭導線上，而不會涂得到處都是。用于電子器件再加工的各類液體助焊劑都能勝任這一需求。即使焊料中已經摻入了助焊劑，您在焊接探頭時仍可以添加助焊劑。助焊劑殘留物可以用助焊劑清潔劑來清除，但是，只要注意不在探針元器件上或其周圍留下過多助焊劑，通常就不需要加以清理，也不影響探測。

　　焊料

　　許多焊料合金都可用于電子產品的焊接。鑒于大多數客戶和產品都已經開始采用無鉛/符合RoHS標準的焊料，因此是德科技也只推薦這種類型的焊料。

　　針對一般的焊接，可以使用SAC(錫、銀、銅或Sn/Ag/Cu合金)焊料。SAC305是一種常見的無鉛合金，很容易獲得，熔點為220 °C。

　　對于比較細致或是有一定難度的焊接作業(例如小型探針的焊接)，是德科技建議使用錫鉍焊料。這種低溫焊料的熔點為138 °C，并且可以添加到現有的高溫合金中。由于其熔點非常低，焊接點可以非?？焖?、輕松地回流，因此探頭和被測器件承受的熱應力比較小。Chip Quik公司銷售錫鉍焊膏，是德科技提供0.010英寸直徑的焊錫絲，部件編號為MX0102-21303。

　　焊料分為幾種不同的形式，每種形式都各有優缺點：

　　? 最簡單的焊料是焊錫絲。您可以從分銷商處獲得許多不同合金材質的電子器件焊錫絲。焊錫絲通常摻有助焊劑，但您也可以在焊接時再添加額外的助焊劑。是德科技建議使用直徑盡量小的焊錫絲來焊接探頭。樂泰公司(Loctite)使用SAC387合金制造的0.009英寸直徑焊錫絲是非常理想的選擇。是德科技也供應這款焊錫絲，部件編號為MX0102-21302。

　　? 焊料合金也能夠以“預成型件”的形式購買。這些是預先切削(通常為定制)的焊料，可以放到焊接點上，然后使用烙鐵或是在熱風爐中進行回流焊。它們可以切削成各種形狀，譬如圓盤形、圓環形、正方形等等。預成型件使用戶可以非常精細地控制添加到焊接點上的焊料量。

　　? 焊膏使您可以方便地將定量焊料添加到焊接點上。但是，焊膏很容易涂得到處都是，清理起來非常麻煩。大多數焊膏也摻有助焊劑。是德科技不建議使用焊膏來焊接探頭。涂抹焊膏的時候一定要非常小心，注意不要將焊膏抹到不需要焊接的點上，可以使用有尖頭的牙簽或是專用刀片來涂抹焊膏。往探頭上涂抹焊膏時，建議不要使用焊膏管直接涂抹，因?yàn)檫@樣很容易涂得太厚。要清除多余的焊膏，最好是使用超聲波浴，但是，如果已經連接了探頭的話，這種辦法就行不通了。您也可以選擇用紙巾或刷子擦除多余的焊膏。同樣出于這個原因，是德科技不建議使用焊膏。盡管市面上可以找到能精確涂抹焊膏的設備，這些設備也有一定的實用性，但是在是德科技探頭的用戶中并不常見。

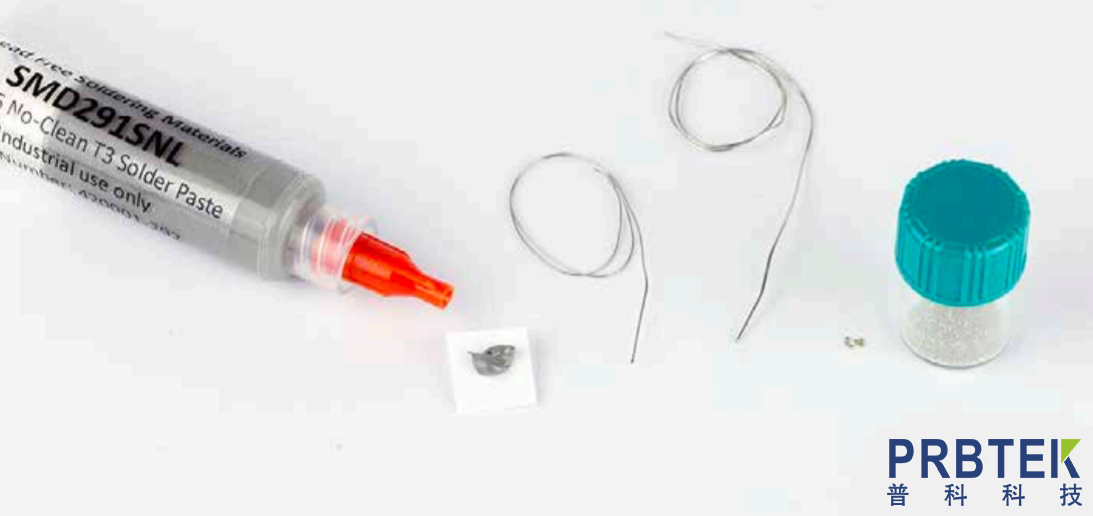

　　圖3：焊膏、兩種規格的焊錫絲和預成型焊料

　　為了確保在示波器上獲得最佳測量結果，您需要針對特定應用選擇正確的探頭和附件。 查看適用于InfiniiVision系列示波器的完整的探頭和附件選擇指南。

　　夾具和固定裝置

　　在加熱之前固定好元器件，可以降低焊接任務的難度。臺鉗可以很好地固定探頭PCB、被測器件PCB和焊錫絲，很多分銷商處都有售。使用臺鉗時，應注意避免它在焊接過程中吸收熱量。例如，夾住被測器件 PCB 的接地面，這樣烙鐵頭就沒那么容易將熱傳導到接地面上。您也可以用聚酰亞胺膠帶纏住臺鉗的夾子，這樣臺鉗與焊接件之間不容易導熱。Keysight N2787A探頭定位器能夠在焊接操作期間非常有效地固定探頭。

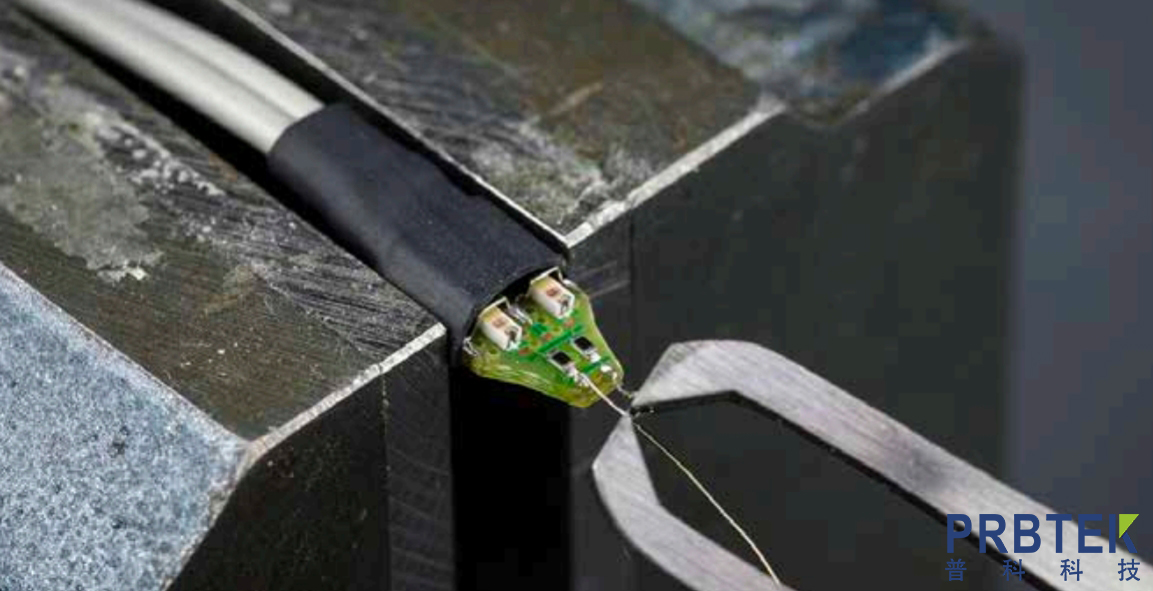

　　圖4：臺鉗能在焊接期間很好地固定PCB。

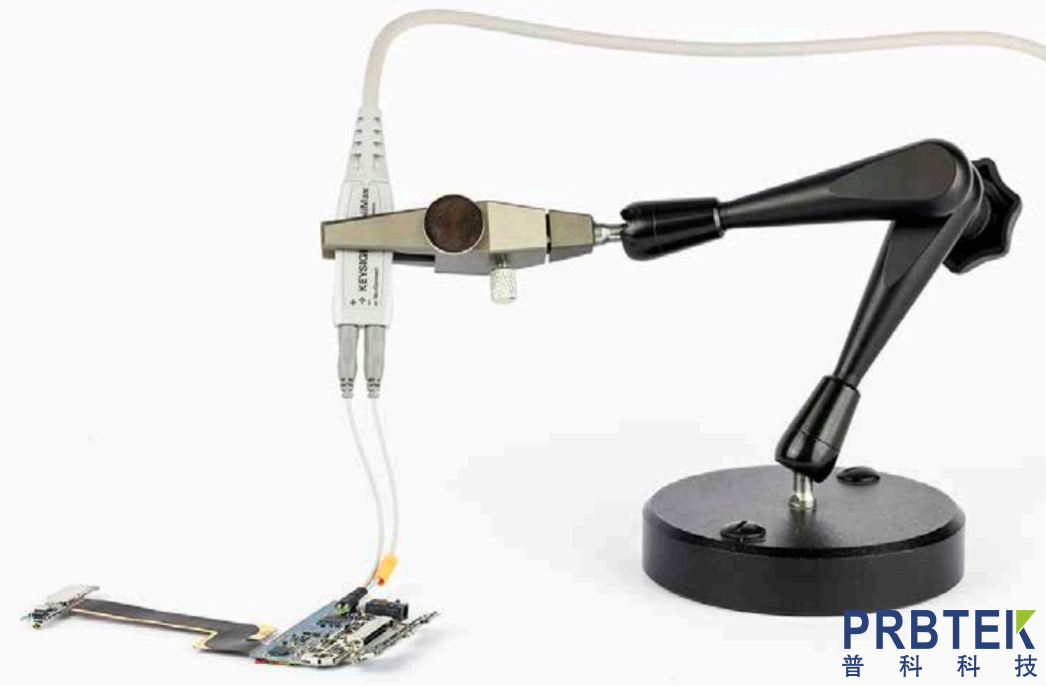

　　圖 5： Keysight N2787A 探頭定位器可以固定焊入式探頭。

　　在進行焊接前，可以用各種膠帶將探頭前端或探針固定到被測器件 PCB 上。雙面發泡膠帶的效果非常好，您可以買到各種厚度的發泡膠帶以適應不同的表面。在焊接過程中，您可以用單面聚酰亞胺膠帶纏住探頭電纜，將電纜固定在適當?shù)奈恢?。在柔性電路探頭和用戶被測器件上，應當注意盡量避免在受控阻抗線上使用膠帶。

　　鉗形鑷子(反向鑷子)非常適合用于在焊接過程中夾持小元器件。這類鑷子通常需要用臺鉗固定，以解放用戶的雙手。選擇尖頭鑷子可以降低其熱質量，使鑷子可以盡量靠近焊接點。

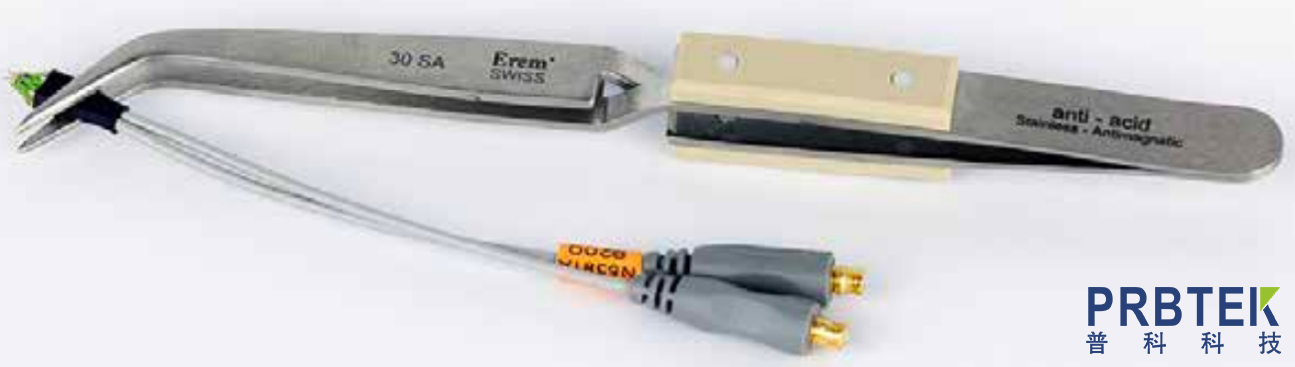

　　圖 6：夾持探頭前端的鉗形鑷子

　　鑷子和牙簽

　　通用型鑷子在夾持微小探頭部件時非常有用。您可以使用它們調整探針導線，在焊接時固定導線，定位預成型件，以及夾持探針等等。不同的操作最好使用不同大小的鑷子。是德科技建議使用尖頭金屬鑷子(如部件編號8710-2837)來完成大多數任務。

　　切割鑷子適用于精準切割細小的探針導線，尤其是對于高性能探頭而言，縮短探針導線的長度對于改善性能(帶寬、負載效應等)至關重要。切割鑷子還可以非常平整地切斷導線。是德科技提供切割鑷子，部件編號為8710-2838。

　　牙簽可用來推動探針導線以及涂抹助焊劑，您可以在事先用刀將牙簽削尖。

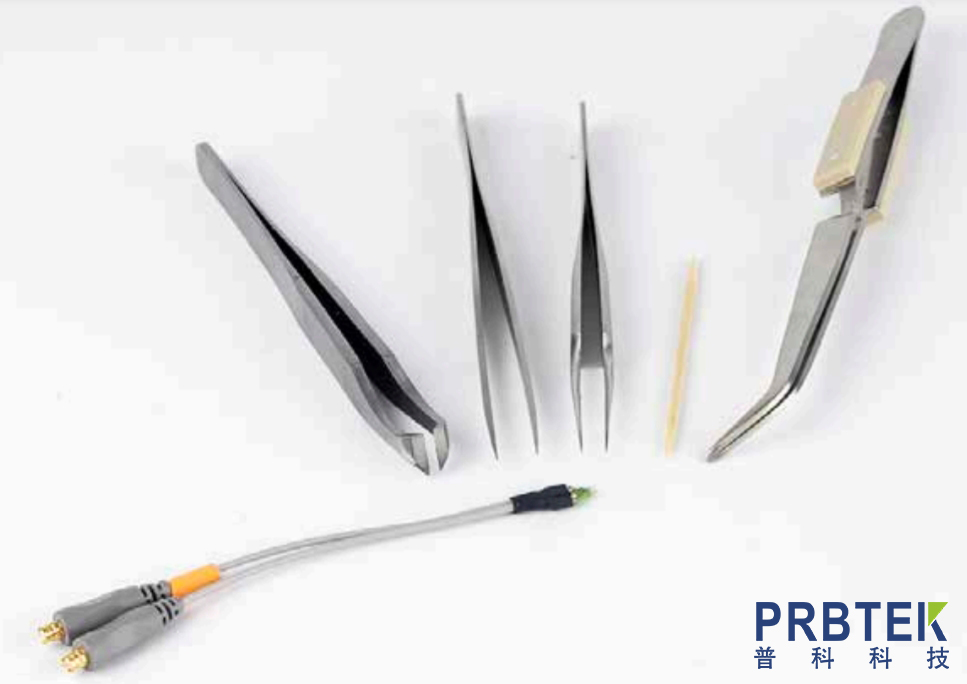

　　圖7：各種鑷子在焊接探頭時都能夠發揮很大作用。從左到右依次是：切割鑷子、通用鑷子、尖頭鑷子、削尖的牙簽、鉗形鑷子。

　　顯微鏡

　　在對微小的電子器件進行操作時，一定要使用高質量顯微鏡。如果沒有合適的顯微鏡和良好照明的話，很多探頭/被測器件焊接任務根本無法執行。盡管簡單的放大鏡或放大罩確實也能起到一定的幫助作用，但是德科技發現，這類工具的放大倍率不夠，使用起來也不方便。

　　好的顯微鏡應當具有以下特點：雙目目鏡，可調節放大倍率(至少20倍)，與樣本之間有足夠的操作距離(至少4英寸)，可調操作臂，物鏡周圍有一體式燈圈。

　　顯微鏡最好配備懸臂式可調操作臂，這樣就能將桌面當作工作表面，比使用一體化顯微鏡支架更加靈活。

　　是德科技工程師使用明治(Meiji)和徠卡(Leica)出品的顯微鏡。

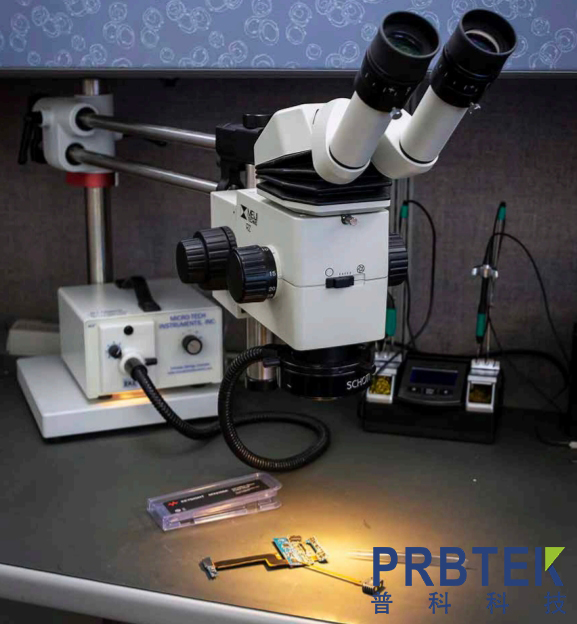

　　圖 8：理想的顯微鏡配置

　　通用焊接技巧和方法

　　請務必記住，許多工具和方法都可以用于焊接，只要遵循了一些通用規則，那么不一定非要嚴格按照本指南進行操作。

　　焊接熱敏器件時，最關鍵的一點是讓溫度盡量低，同時仍能讓焊接點的焊料回流。最好選擇能夠控制溫度的烙鐵來進行這樣的焊接。如果使用標準無鉛焊料，烙鐵的溫度設置不得超過350 °C;如果使用錫鉍焊料，烙鐵的溫度設置不得超過150 °C。

　　為了在焊接過程中將被測器件和探頭保持在較低的溫度，務必要限制熱量向焊接點之外的其他部位傳導，有幾種方法可以做到這一點：

　　? 駐留時間：烙鐵放到探頭焊接點上的時間不得超過幾秒鐘(除非熱質量非常大，如射頻連接器)。盡量縮短駐留時間! 熟練的操作員在一秒鐘內就可完成對探針焊接點的回流焊。

　　? 如果您不能將駐留時間控制在較短長度，那么務必要使用大小合適的烙鐵頭。雖然連接細小的探針可能比較方便，但如果焊接點的熱質量過大的話，烙鐵頭傳遞熱量的速度可能不夠快。

　　? 此時使用輔助加熱有助于縮短駐留時間。通常可以采用加熱板來輔助加熱。焊接目標(通常為PCB)放置在加熱板上，加熱板設置為低于焊料熔點的溫度。由加熱板預熱被測器件，再用烙鐵熔融焊接點。由于無需過多的額外熱量，因此焊接點可以更快回流。熱風槍也可以用來輔助加熱，但它比加熱板難以控制。

　　? 即使焊料中已包含助焊劑，您也可以再添加大量助焊劑。這樣可以清潔焊接點，提高焊料的流動性，縮短駐留時間。

　　消除應力

　　將探頭前端或探針焊接到被測器件上形成電氣連接之后，最好還通過機械方式進一步將其固定。這樣可以保護電氣連接免受意外撞擊和震動的影響。消除應力的方式有很多種：

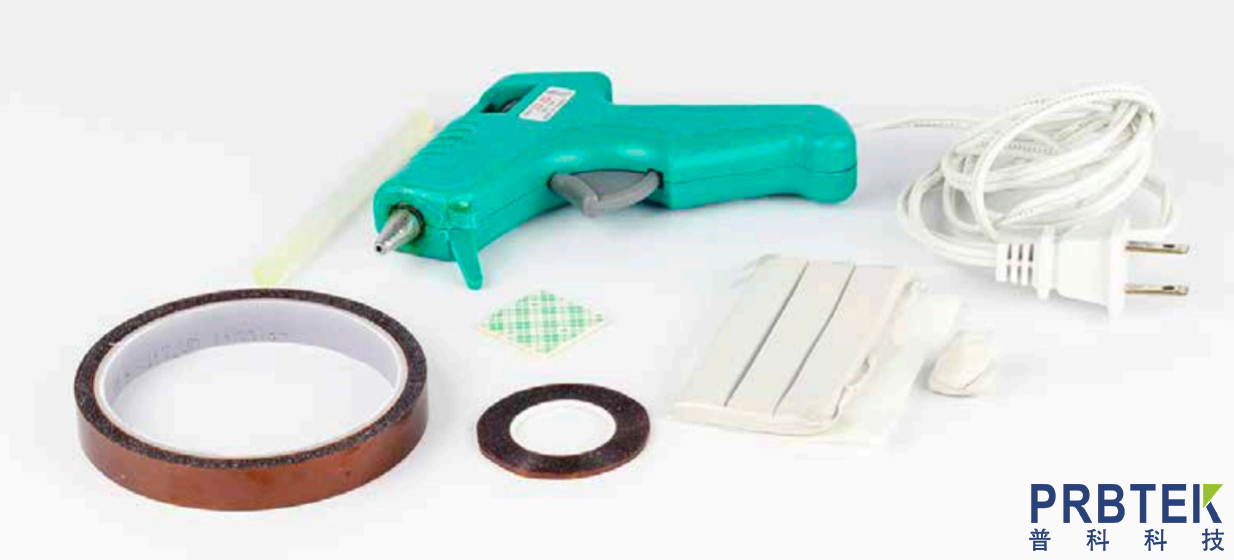

　　圖 9：可以使用各種應力消除材料固定探頭。

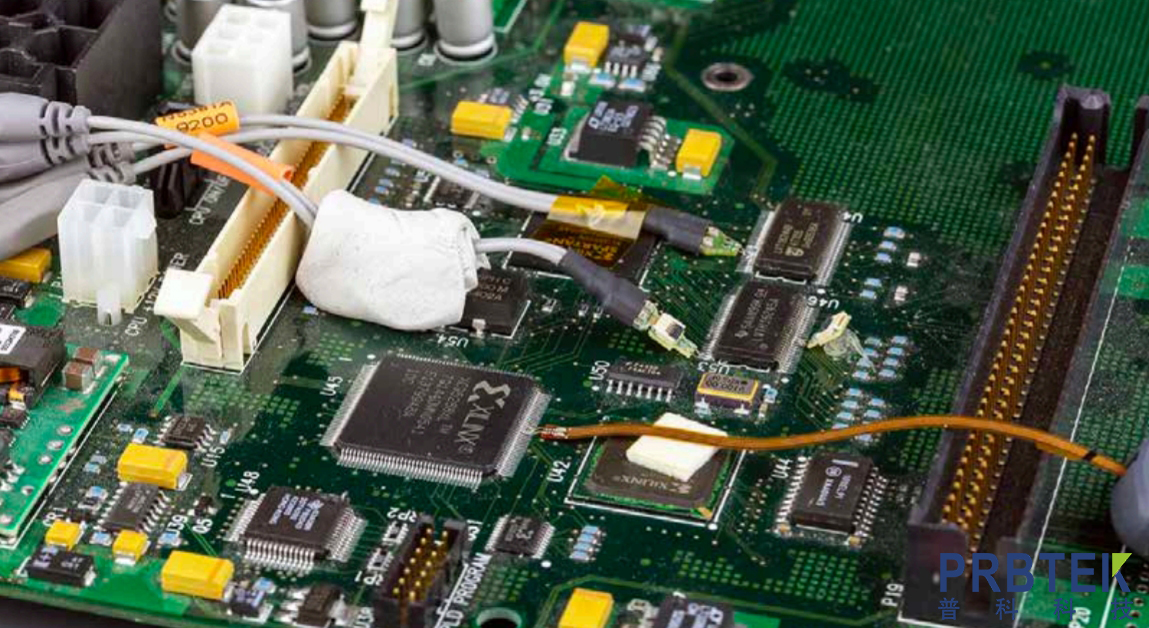

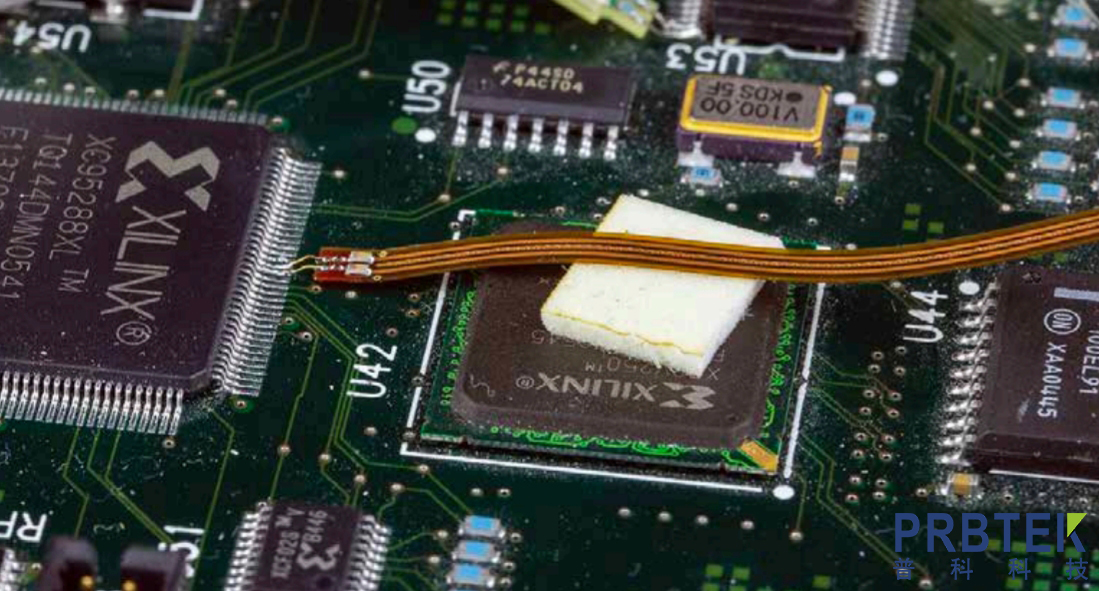

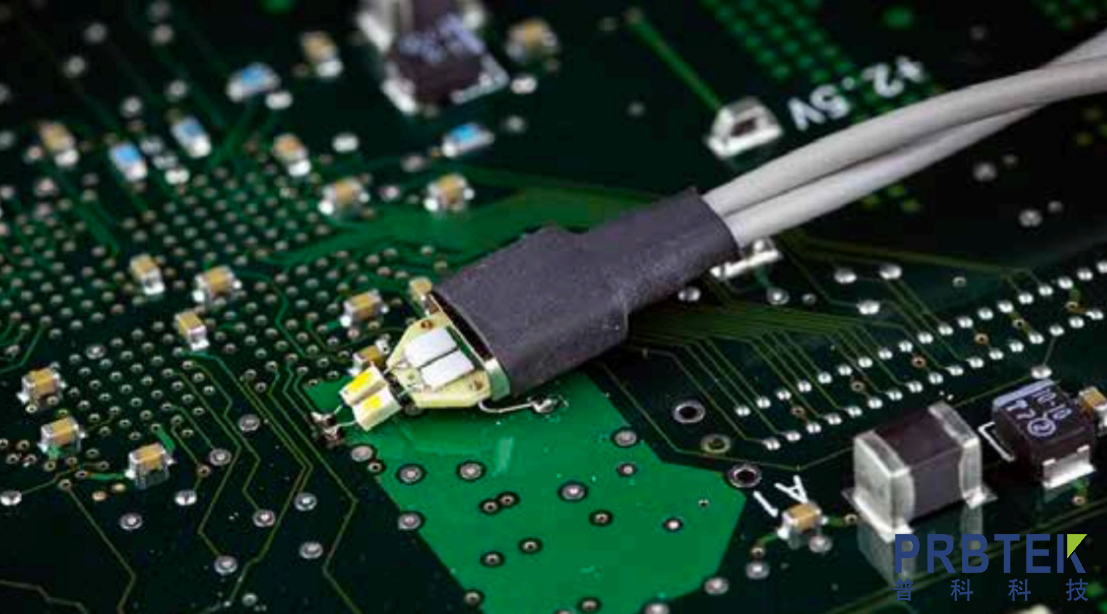

　　圖 10：采用多種應力消除方法固定的探頭前端。

　　? 膠帶可以半永久性地消除應力。市面上有很多種膠帶，其粘合力和發泡厚度各不相同，分別適合不同的應用。前文講過，可以使用雙面發泡膠帶纏住探頭前端和探針下方。

　　? 您也可以使用“批墻”膩?zhàn)庸潭ㄌ筋^前端電纜，并且清除起來很方便。有些膩?zhàn)涌赡軙?huì)有殘留物，Keysight N5439-65201 膩?zhàn)硬粫?huì)留下殘留物，而且粘合力還非常強。

　　? 膠水也可以很好地消除應力，但需要注意以下幾點。首先，無論使用哪種類型的膠水，這幾乎都是一種永久性的解決方案。膠水殘留物無法完全從被測器件 PCB 或探頭上清除。膠水的好處在于，其應力消除性能比其他方法都要好。是德科技建議用于探頭的唯一一種膠水是低溫?zé)崛勰z。這種膠水通常稱為“工藝”膠，熔點低于100 °C。溫度一定要保持在探頭的最高非工作溫度以下。這種低溫膠水也可以使用熱風槍或吹風機軟化，方便重新使用膠合過的探頭。不要在探針周圍使用膠水，以免影響信號完整性;可以在電纜上使用膠水。

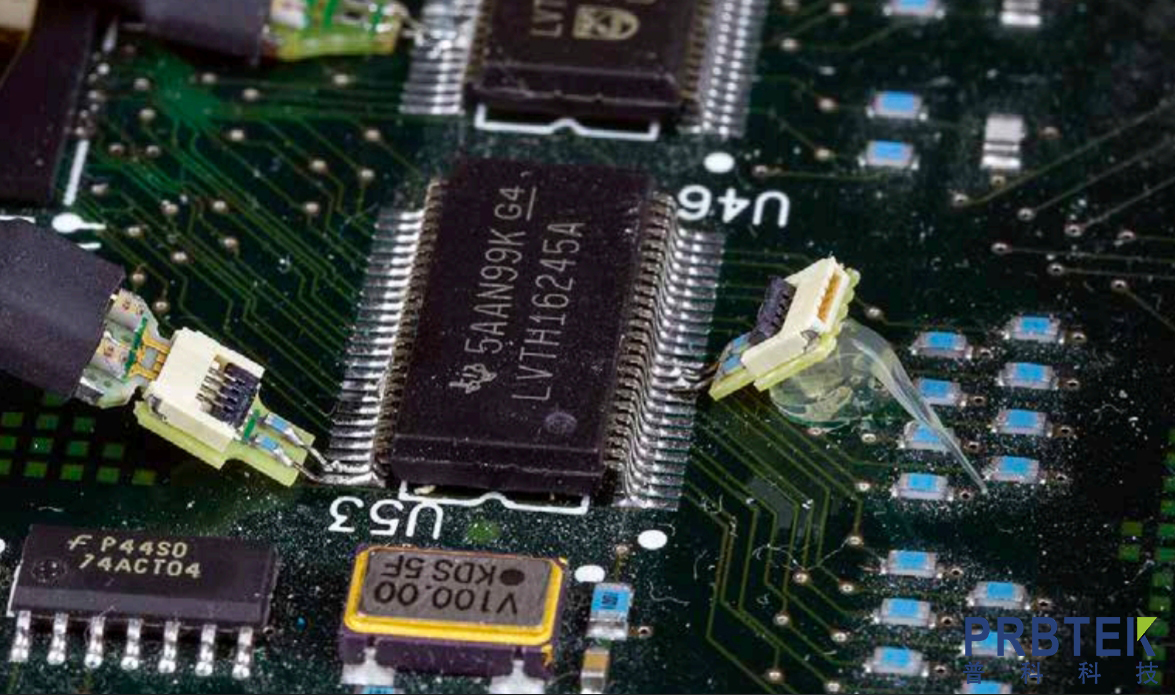

　　圖 11：將低溫?zé)崛勰z涂到 ZIF 探針上。

　　? 對于各種消除應力的方法，首先應在被測器件的非關鍵區域測試膠水粘合力，確保不會在被測器件上形成多余的殘留或造成其他損傷。另外，確保探頭在被測器件上的位置不會干擾到被測器件的工作，例如位于受控阻抗線或熱敏元器件上方。

　　專門用于Keysight Infiniimax 產品的方法

　　將探頭前端連接到電路

　　是德科技提供了各種探頭前端，以適應不同幾何形狀和性能要求的被測器件。焊入式探頭前端通常提高最高的性能和最可靠的連接，但缺點是在進行連接前需要多花點時間做準備。

　　是德科技建議所有焊入式探頭都采用相同的通用連接步驟：

　　1. 準備好器件。在被測器件導線上將要連接焊入式探頭的部位涂抹少許焊料。在添加焊料之前涂抹助焊劑有時會很有幫助。

　　2. 準備好探頭前端。盡量截短探針或阻尼電阻器的導線，以便獲得最佳的測量性能。用鑷子修整探針導線的形狀，使其與被測器件導線匹配。

　　3. 在被測器件和探針導線上再涂點助焊劑(可以使用助焊劑筆)。

　　4. 放好探頭前端，使探針導線與被測器件焊盤/導線對齊。用大小合適的烙鐵以最快的速度對焊接點的兩個部分進行回流焊。對第二根探針導線重復這一過程。

　　5. 使用上面介紹的應力消除方法之一消除探測系統對焊接點施加的應力。

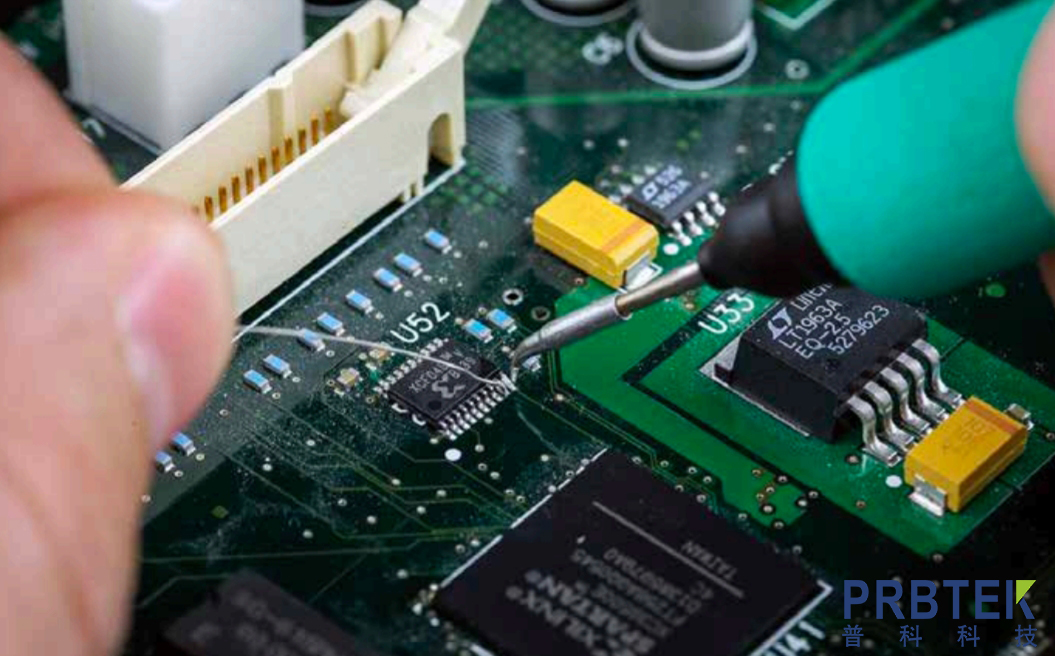

　　圖 12：將焊料添加到目標導線上。

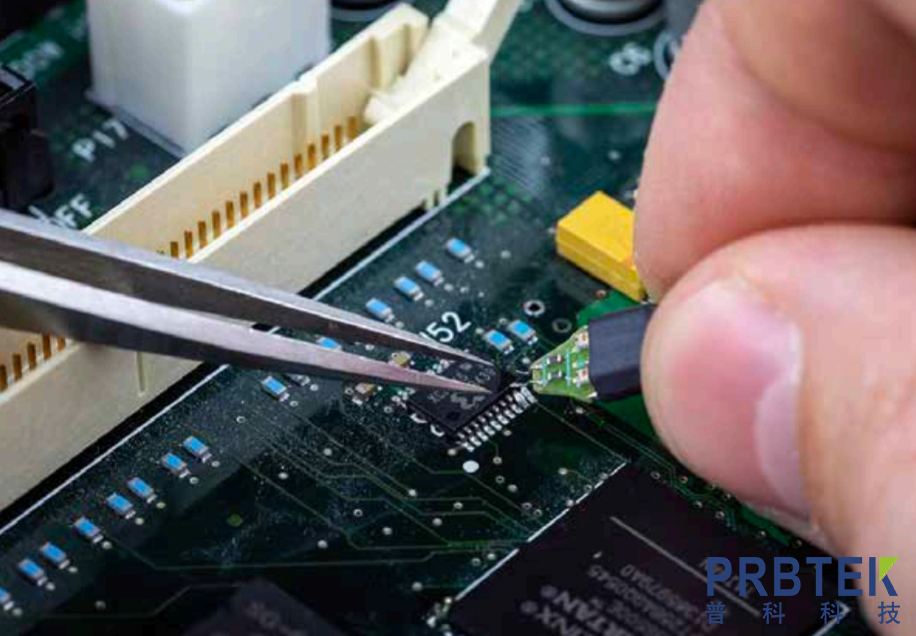

　　圖 13：必要時，使用鑷子調整探針導線。

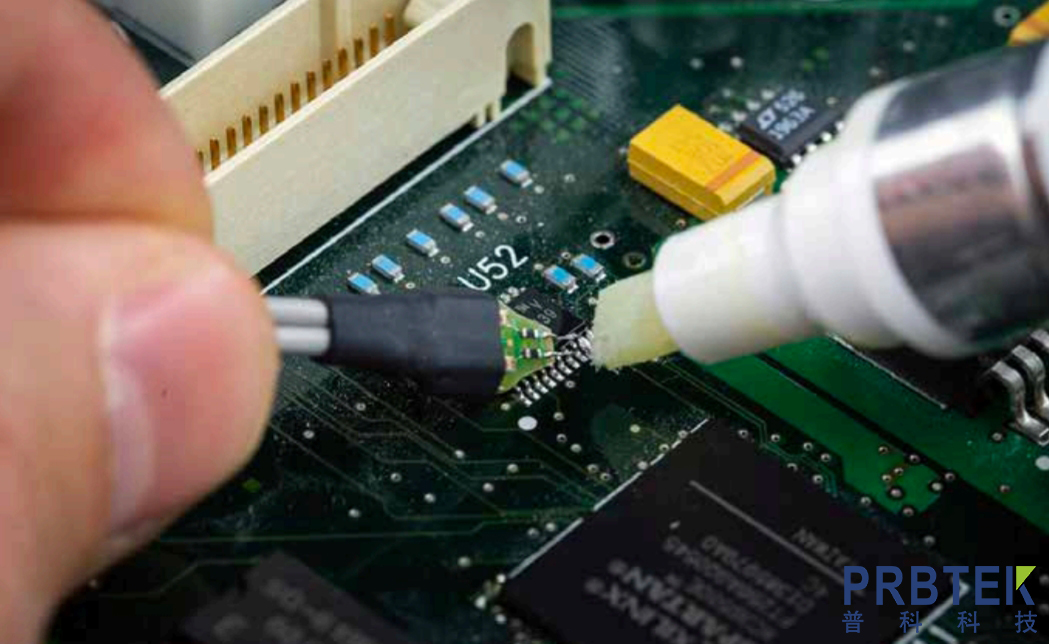

　　圖 14：涂助焊劑。

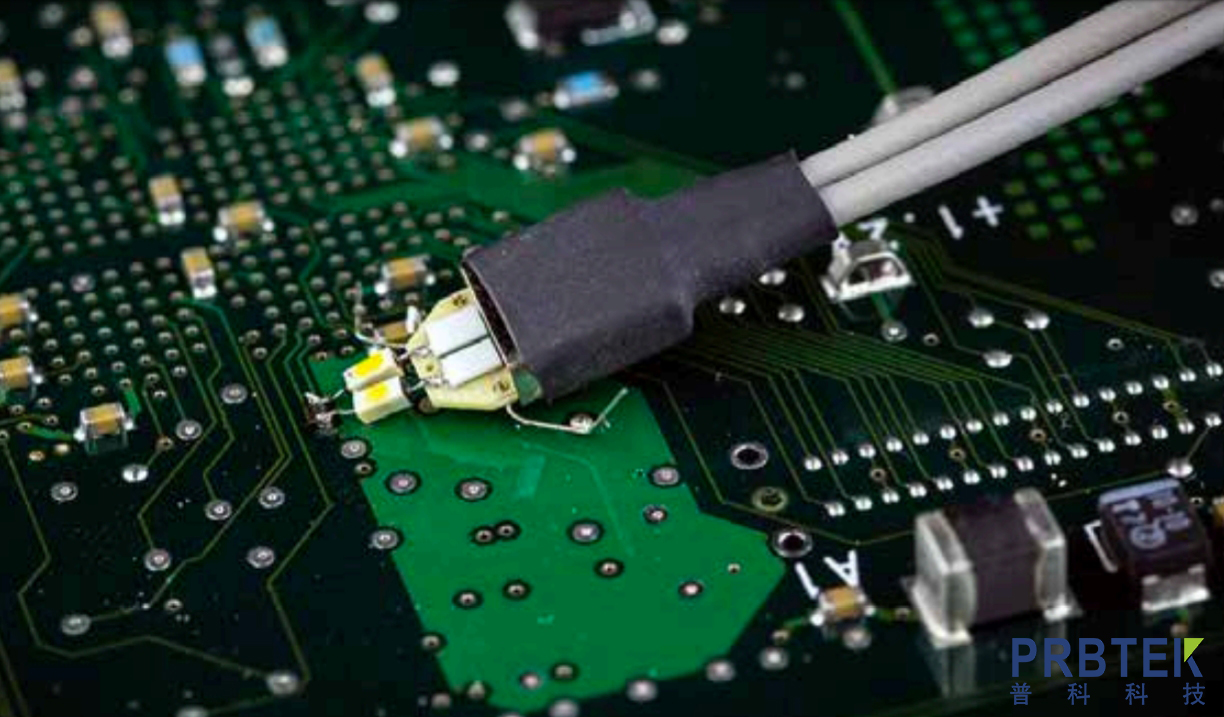

　　圖 15：對焊接點進行回流焊，以固定探頭前端。

　　上述步驟非常適合使用以下是德科技探頭前端進行的差分測量：N5381B、N2836A、E2677B、E2679B、MX0100A。

　　如果使用接地連接進行InfiniiMode測量，可以遵循類似的過程(如N2836A)：

　　1. 準備好器件。在被測器件導線上將要連接焊入式探頭的部位涂抹少許焊料。在添加焊料之前涂抹助焊劑有時會很有幫助。

　　2. 將接地線接到探頭前端。為了盡量縮短導線長度，最好讓導線從探頭前端的底部伸出。將足夠長的新導線插入接地孔，并添加少許焊料固定導線。用切割鑷子剪掉從孔頂部伸出來的多余導線。

　　3. 準備好探頭前端。盡量截短探針導線，以最大程度地提高測量性能。用鑷子修整探針導線的形狀，使其與被測器件導線匹配。在這一步驟中，接地線要留出足夠的長度。

　　4. 在被測器件和探針導線上再涂點助焊劑(可以使用助焊劑筆)。

　　5. 放好探頭前端，使探針導線與被測器件輸入焊盤/導線對齊。用大小合適的烙鐵頭以最快的速度對焊接點的兩個部分進行回流焊。對第二根探針導線重復這一過程。

　　6. 放好探頭前端(此時已連接到探頭輸入端的被測器件)，使接地線與被測器件接地墊對齊。盡量縮短接地線的長度。

　　7. 將接地線焊接到被測器件的接地墊上。用切割鑷子切除多余的導線。

　　8. 采用上面介紹的應力消除方法之一，消除探測系統給焊接點帶來的應力。

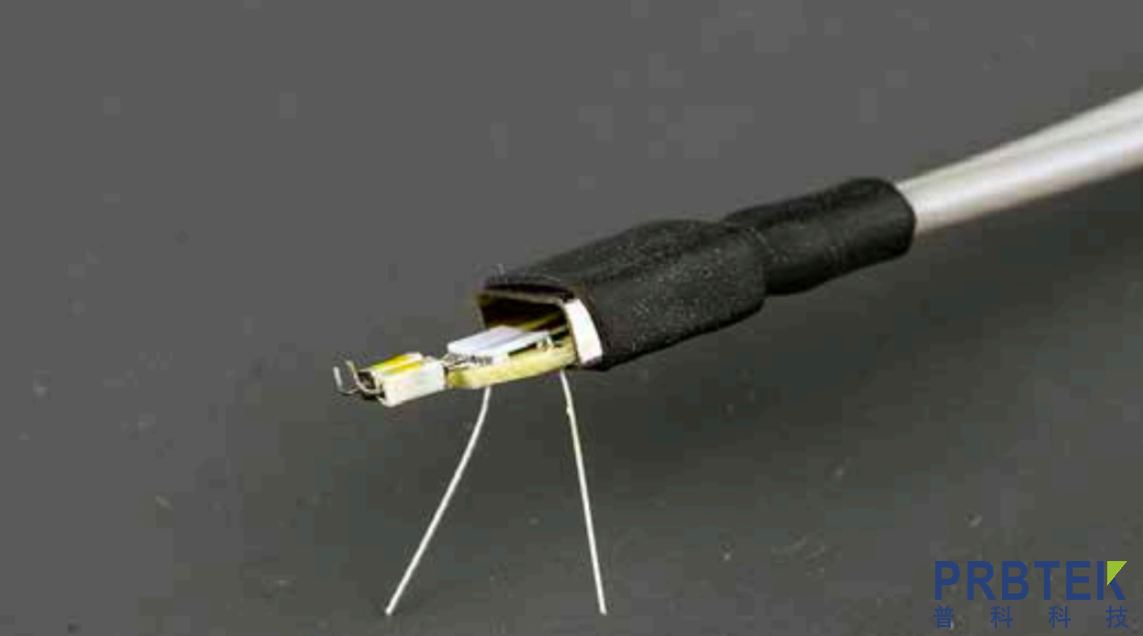

圖 16：將接地線連接到探頭前端上。

　　圖 17：已焊接好信號輸入端、沒有接地線的探頭前端。

　　圖 18：已焊接好全部導線的探頭前端。

　　更換探針的導線和電阻器

　　是德科技的許多焊入式探頭都配有可由用戶更換的探針導線或阻尼電阻器。盡管這項工作看起來非常有難度，但只要使用合適的工具和方法，您可以對大多數探頭前端進行多次維修，而不會損壞探頭前端。

　　產品手冊提供了更詳細的信息，以下介紹的是使用集成在 PCB(N5381B、MX0100A)上的阻尼電阻器更換探頭前端探針導線的通用步驟：

　　1. 用鉗子輕輕夾住探針放到顯微鏡下，進行細致觀察。

　　2. 用鑷子夾住剩余的導線，然后用細烙鐵頭從下方快速接觸焊接點，取出導線。切割鑷子可以夾持非常短的導線。如果導線的長度短到無法用鑷子夾住，可以用新導線將舊導線從孔中頂出。

　　3. 使用助焊劑筆將助焊劑點到過孔區域。

　　4. 將新導線插入過孔，同時對過孔進行回流焊。先從較長的導線開始，方便之后修整多余的導線。注意，這一步的駐留時間不要太長。如果有難度的話，可以在某些探頭前端上使用焊芯將過孔中的焊料全部清除干凈。但是，這種操作很可能損傷探頭前端。

　　5. 用烙鐵頭蘸上少許焊料，然后接觸過孔和導線進行焊接，以加固焊接點。

　　6. 用切割鑷子將多余的導線剪掉，使之與探頭前端PCB的底部齊平。剪掉足夠長(1/4 英寸左右)的輸入導線。

　　7. 如有必要，在另一個過孔上重復更換導線的步驟。

　　8. 使用切割鑷子將兩根探針導線修剪為同樣的長度。探頭前端配有一個物理量規或模板，用途是確保正確的長度。

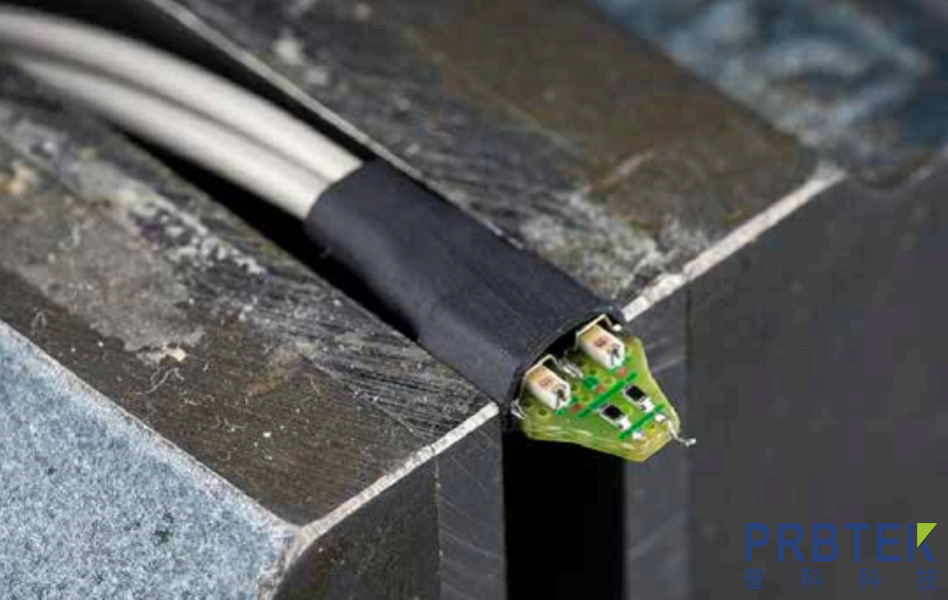

　　圖19：鉗子夾住的探頭前端。

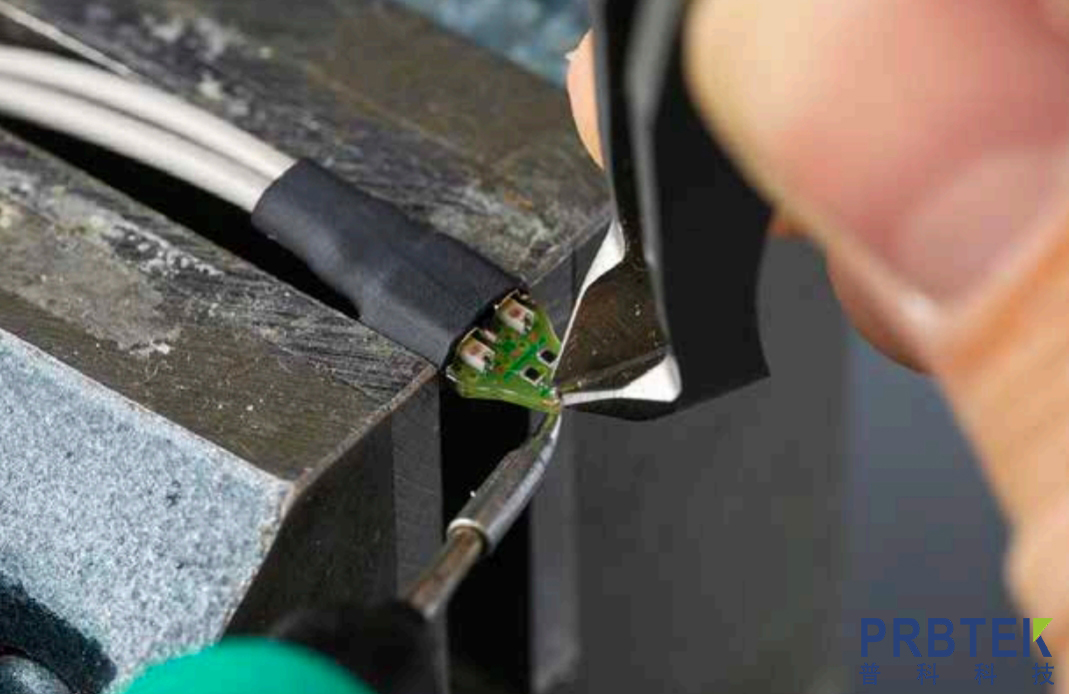

　　圖 20：在對過孔進行回流焊時扯出斷掉的導線。

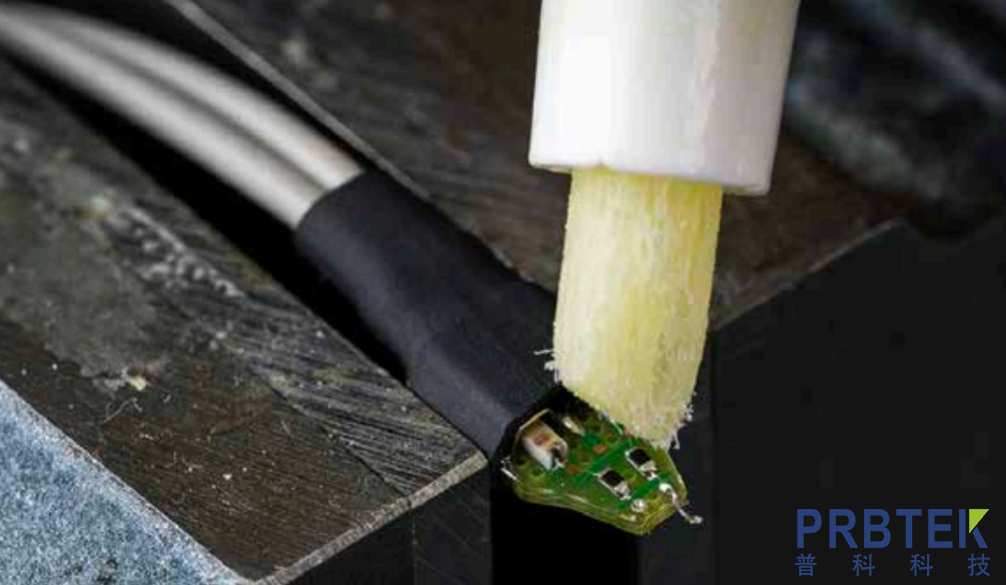

　　圖 21：涂抹助焊劑。

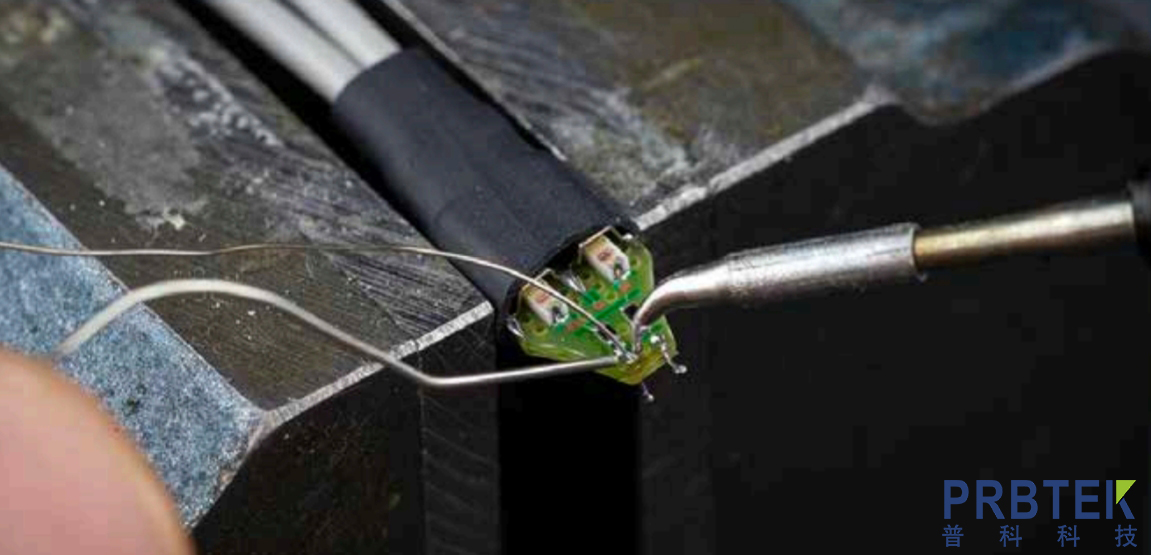

　　圖 22：對過孔進行回流焊并插入新導線。

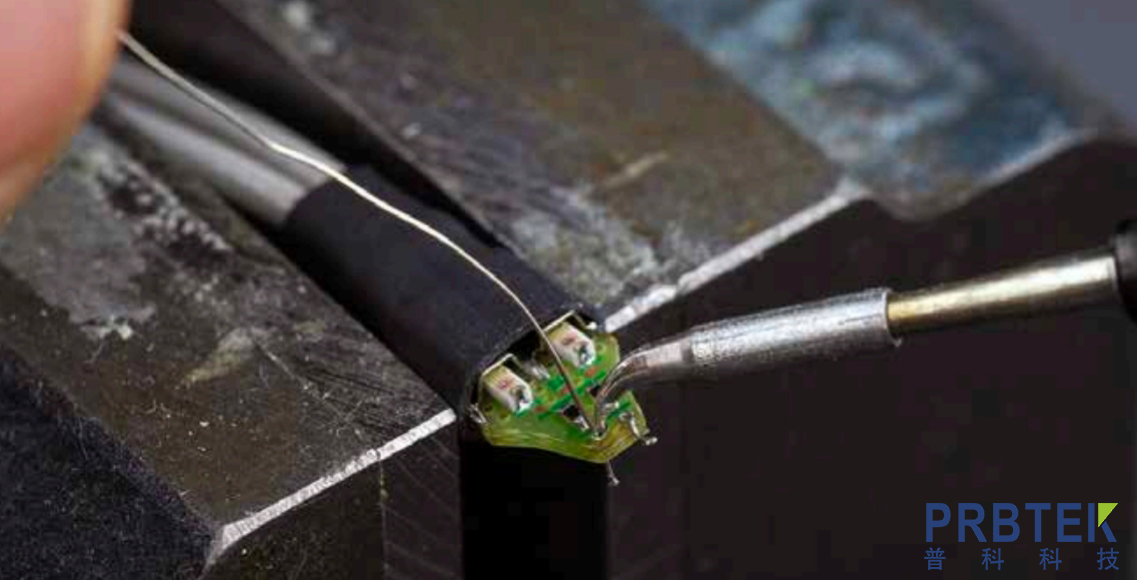

　　圖 23：額外用焊料加固焊點。

　　圖 24：修整底部(齊平)和頂部(根據修整規格)的多余導線。

　　更換探針的微型軸向電阻器

　　微型軸向電阻器的用途是在幾款是德科技探頭(N2836A、E2677B、E2679B)上提供阻尼電阻。損壞的電阻器可以更換，步驟與前面更換探針線的步驟大致相同，只是增加了在焊接過程中正確放置新阻尼電阻器這一步。某些阻尼電阻器看起來具有對稱性，它們可以通過探頭過孔中的任一根導線來確定方向。一側帶有黑色環氧樹脂的阻尼電阻器應將環氧樹脂一側朝向探頭前端，這樣可以在反復焊接/解焊被測器件時，保護環氧樹脂免受導線輸入端的高溫影響。

　　固定是德科技探頭前端

　　如前所述，有很多方法可以固定探頭元器件或消除其上的應力。固定探頭前端不僅可以防止精細的探針導線受到意外損傷，還可以讓探頭保持一致的方向和位置，以便進行更多重復測量。對于Keysight InfiniiMax，建議使用雙面發泡膠帶或膩?zhàn)訉⑵涔潭ǖ教筋^前端的同軸電纜上。如果需要更持久地固定，也可以使用低溫?zé)崛勰z。最好在探頭前端的同軸電纜上也使用低溫?zé)崛勰z。探針周圍不建議使用膠粘劑，因?yàn)檫@可能會影響探頭性能。固定好探頭前端后，最好再使用上述方法加固一下探頭放大器。

　　柔性電路探頭前端(例如 MX0100A)只能在其下方進行固定，這類探頭前端的上表面有受控的阻抗微帶線，如果有異物會導致阻抗發生變化，可能造成測量誤差。

　　圖 25：適當消除了應力的扁平柔性探頭前端。

　　使用是德科技探針的場景

　　是德科技的某些探測產品(例如 ZIF 探頭前端/探針或QuickTip探頭前端/探針)包含一個探頭“耗材”部分，這一部分將永久性留在被測器件上，以便被測器件連接更大、更結實耐用的探頭前端。將探頭前端分成兩部分可以降低探測解決方案的總成本，對于需要在被測器件上重復探測多個點的用戶尤其重要。

　　上面介紹的關于常規焊入式探頭前端的技巧和步驟也適用于探針，但您需要注意其他一些事項：

　　? 如果探針套件包含用于在焊接時幫助定位探針的固定器，請使用這些固定器。這些探針(N2838A、N5440A、N5447A)的握持和定位有一定的難度，而固定器能夠幫助您完成固定且不會造成損壞。

　　? 是德科技不建議您更換探針耗材上的導線或電阻器，N5451A長導線ZIF探針除外。

　　? 只有N5426A探針應當在探頭前端下方使用雙面膠帶直接消除應力。是德科技的所有其他探針都嵌在相應的探頭前端中，大多數的應力消除方法會對這種連接形成干擾。

　　? 有些InfiniiMax探針支持InfiniiMode操作(例如N2838A和N2849A)。為了獲得最佳的信號保真度，在進行單端或共模測量時，最好連接接地線。

　　結論

　　為了獲得最佳的連接保真度，是德科技建議您使用焊入式探頭。焊接不僅可以形成可靠的接合點，讓被測器件在移動時仍然保持穩定的電氣連接，同時還可以盡量縮短導線長度，從而降低寄生效應。探頭的焊接可能有點棘手，但只要使用合適的工具和方法，并稍加練習一下，每個人都可以進行高質量的探頭連接。只要您遵循本應用指南中的指導，就應當能夠使用 Keysight InfiniiMax 探測系統進行高質量的測量，并盡量延長探測系統的使用.
