普科科技PRBTEK源表測試線套件PK8608雙頭香蕉插使用方法

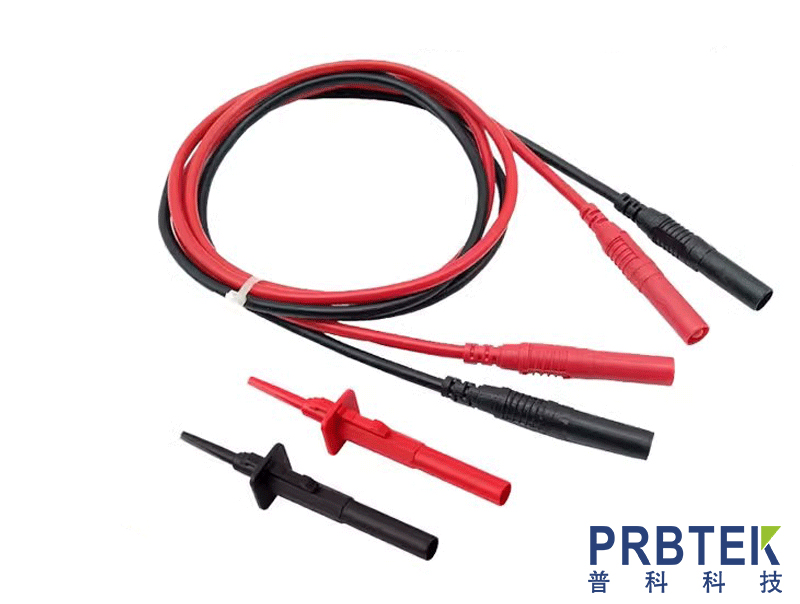

　　今日為您分享普科科技PRBTEK源表測試線套件PK8608(含兩端香蕉插的紅黑連接線和一對IC測試鉤)的使用方法：

　　連接前的準備工作

　　1.檢查套件完整性：仔細檢查測試線套件PK8608，確保兩端香蕉插的紅黑連接線以及一對IC測試鉤均無損壞，如插頭金屬部分無氧化、變形，測試線外皮無破損，IC測試鉤彈性良好且接觸端無磨損等。若發現有損壞的部件，應及時更換，以免影響測試結果或造成安全隱患。

　　2.確認測試設備狀態：明確要連接的源表以及其他相關測試設備，并確保這些設備已正確接通電源，處于可正常工作的狀態，且各設備的參數設置符合測試要求。

　　紅黑香蕉連接線的使用方法

　　1.連接源表

　　識別源表接口：不同型號的源表，其接口位置和標識可能會有所不同。通常，源表會有專門用于連接測試線的輸出端口，這些端口的形狀應與香蕉插頭相匹配，并且可能會標有“Output”(輸出)、“Sense”(檢測)等字樣。

　　插入香蕉插頭：將紅黑連接線的香蕉插頭一端分別對應插入源表的相應端口。一般來說，紅色插頭連接源表的正極輸出端口，黑色插頭連接源表的負極(或接地)輸出端口。插入時要確保插頭完全插入，以保證良好的電氣連接，避免接觸不良導致測量誤差或信號不穩定。

　　2.連接被測設備

　　確定被測設備連接點：根據被測設備的類型和測試要求，找到合適的連接點。例如，如果是測試一個電子元件(如電阻、電容等)，需要找到元件的引腳;若是測試電路板上的某一電路，要找到對應的焊接點或測試孔。

　　連接香蕉插頭到被測設備：將紅黑連接線的另一端香蕉插頭分別連接到被測設備的相應測試點上。同樣，紅色插頭連接被測設備的正極(或高電位)測試點，黑色插頭連接被測設備的負極(或接地)測試點。連接時要確保插頭與測試點緊密接觸，以保證信號傳輸?shù)臏?zhǔn)確性。

　　IC測試鉤的使用方法

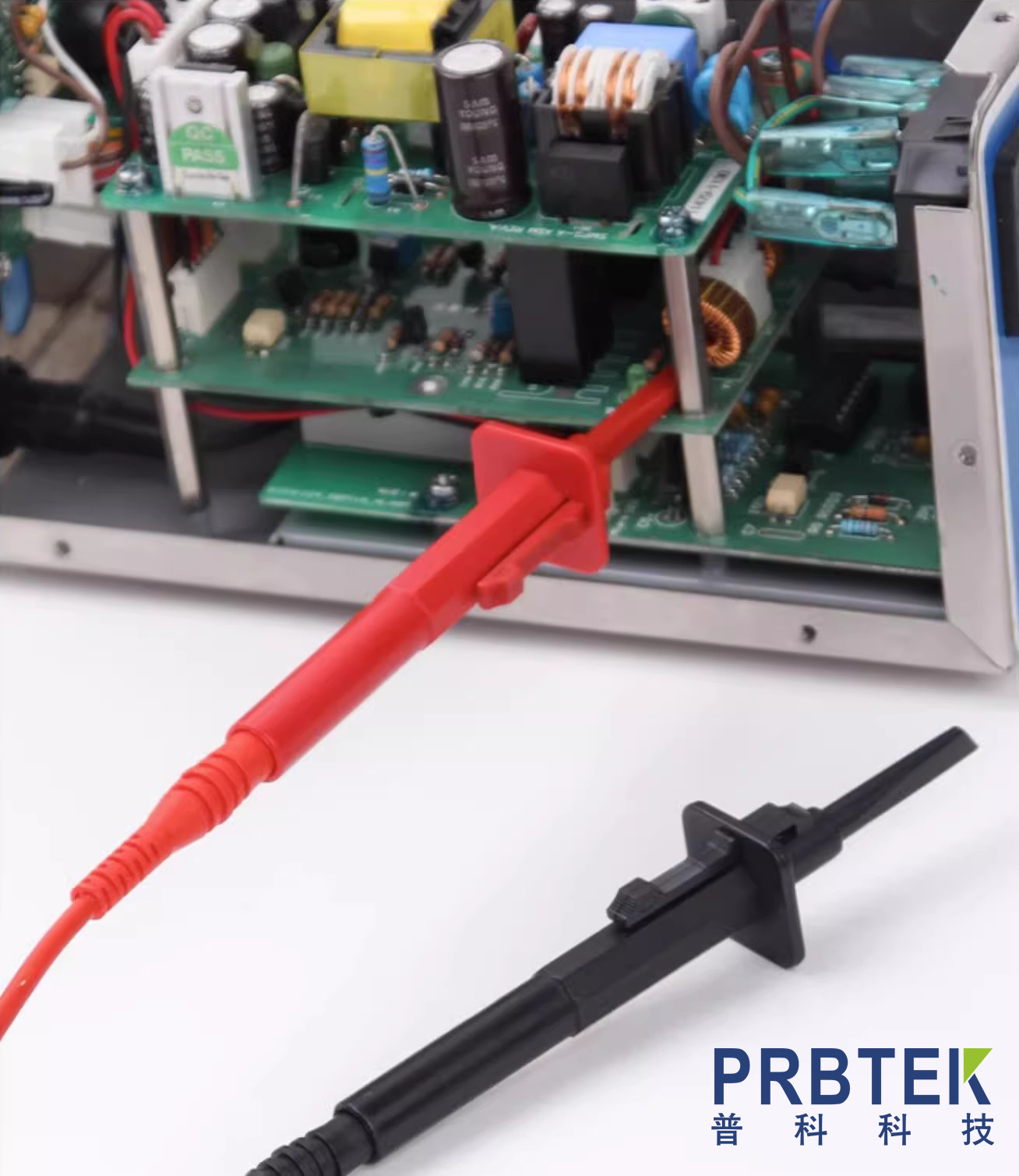

　　1.安裝IC測試鉤：將一對IC測試鉤分別安裝到需要測試的集成電路(IC)芯片的引腳上。安裝時要注意測試鉤的方向和位置，確保測試鉤的接觸端與IC引腳緊密貼合，以保證良好的電氣連接。

　　2.連接IC測試鉤與測試線：如果需要將IC測試鉤與紅黑香蕉連接線配合使用，可以將IC測試鉤的連接端與紅黑連接線的相應端點進行連接。一般來說，可以采用焊接、壓接或使用轉接插頭等方式進行連接，具體連接方式應根據實際情況選擇。

　　進行測試操作

　　1.設置源表參數：根據測試需求，在源表上設置合適的參數，如輸出電壓、電流范圍、測量模式等。例如，如果要測量電阻的阻值，需設置源表輸出一個穩定的電流，然后通過測量電阻兩端的電壓來計算阻值;如果要測試IC芯片的電氣特性，需根據芯片的規格書設置相應的測試參數。

　　2.啟動測試并讀取數據：連接完成且源表參數設置好后，啟動測量操作?？梢詮脑幢淼娘@示屏或通過配套軟件讀取測量數據。在讀取數據過程中，要確保測試環境穩定，避免外界干擾對測量結果產生影響。如果測試過程中發現數據異常，應檢查連接是否正確、測試設備是否正常工作以及測試參數設置是否合理等。

　　測試結束后的操作

　　1.斷開連接：測試完成后，先關閉源表的輸出信號，然后按照先斷開被測設備連接，再斷開源表連接的順序，小心地拔出PK8608測試線套件與源表和被測設備的連接。在拔插頭時，不要用力過猛拉扯測試線，以免造成測試線內部導線斷裂。如果使用了IC測試鉤，也要小心地從IC芯片引腳上取下測試鉤，避免損壞芯片引腳。

　　2.收納整理：將測試線套件整理好，妥善保存?？梢詫⒓t黑連接線纏繞整齊，將IC測試鉤放在專用的收納盒或袋子中，避免雜亂無章導致下次使用時難以整理，同時也可防止測試線和測試鉤相互纏繞或受到損壞。
