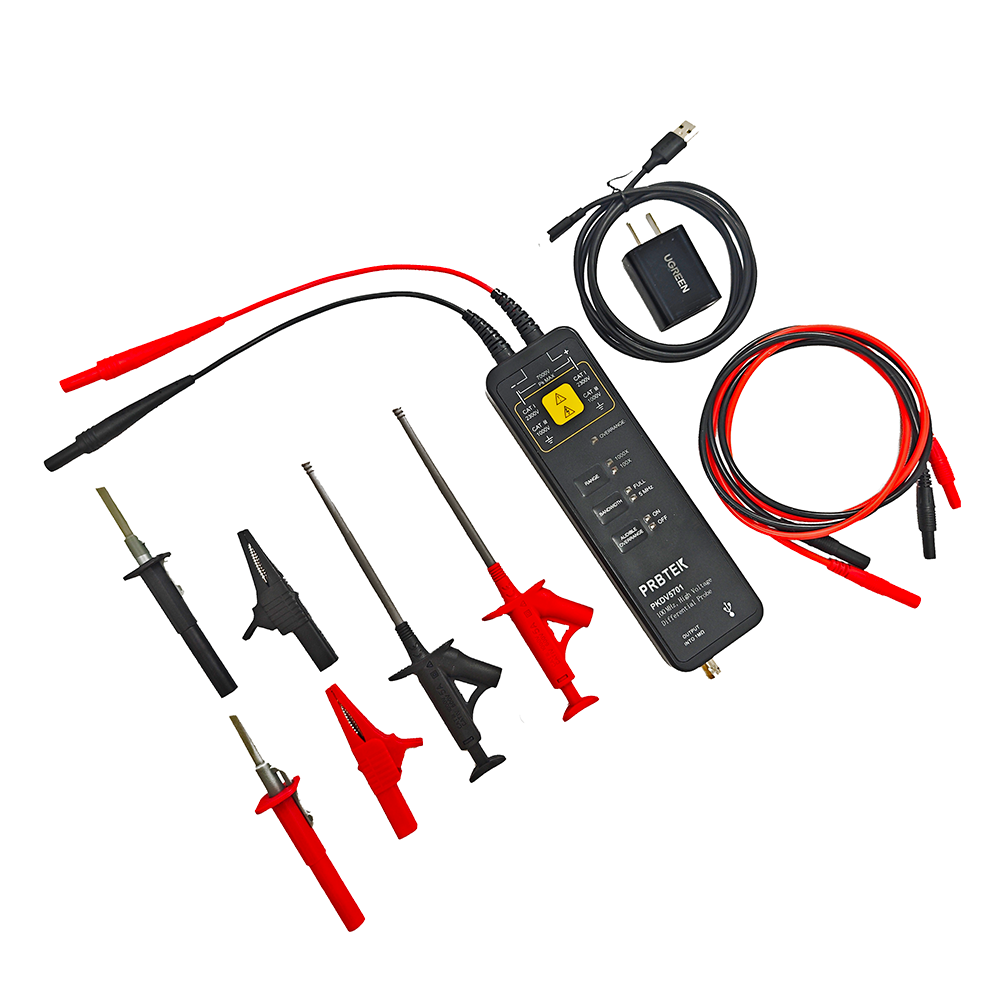

普科科技PKDV5701高壓差分探頭:突破極限,賦能高壓測試新時代
發布:西安普科科技瀏覽次數:在電力電子、新能源及工業自動化領域,高壓差分測量對測試設備的性能和安全提出了極高要求。普科科技全新推出的PKDV5701高壓差分探頭,憑借100MHz帶寬、±7000V超高耐壓、卓越的抗干擾能力,重新定義了高壓差分測量的行業標準。無論是新能源逆變器、高壓電源,還是電動汽車電驅系統,PKDV5701都能提供精準、可靠的測試數據,助力工程師突破技術瓶頸。
產品核心優勢
1. 超高耐壓,安全可靠
±700V(100X) / ±7000V(1000X) 超寬量程,覆蓋絕大多數高壓測試場景。
CAT III 1000V / CAT II 2300V 安全等級,符合國際電工標準,確保人員和設備安全。
2. 高帶寬,快速響應
100MHz帶寬,精準捕捉高頻信號細節,適用于SiC/GaN功率器件測試。
≤3.5ns上升時間,確??焖匍_關瞬態的精確測量,避免信號失真。
3. 超低負載效應,減少干擾
差分輸入阻抗:40MΩ/2.5pF,大幅降低對被測電路的影響。
單端輸入阻抗:20MΩ/5pF,適用于單端高壓信號測量。
4. 卓越的抗干擾能力
>80dB(DC)共模抑制比(CMRR),有效抑制共模噪聲,提高信號純凈度。
>60dB(100kHz)和>50dB(1MHz),確保高頻環境下的穩定測量。
5. 低噪聲設計,信號更純凈
≤220mVrms(100X) / ≤1.2Vrms(1000X),確保高壓測量時的低噪聲表現。
典型應用場景
1. 新能源與光伏逆變器
精準測量1500V光伏系統的PWM驅動信號,優化逆變效率。
分析SiC/GaN功率器件的開關特性,降低損耗。
2. 電動汽車電驅系統
測試800V高壓電池包的充放電特性,提升續航能力。
監測電機控制器的IGBT開關波形,優化EMI性能。
3. 工業高壓電源
測量三相AC/DC轉換器的差分信號,確保電源穩定性。
分析諧振變換器的諧振波形,提高能效。
4. 智能電網與儲能系統
監測1000V+儲能PCS的電壓/電流波形,保障系統安全。
調試高壓直流輸電(HVDC)設備,提升電網穩定性。
為什么選擇PKDV5701?
±7000V超高耐壓,覆蓋最嚴苛的高壓測試需求
100MHz帶寬+3.5ns上升時間,精準捕捉高頻瞬態
40MΩ高輸入阻抗,最小化電路干擾
CAT III 1000V安全認證,保障測試安全
80dB CMRR,有效抑制共模噪聲

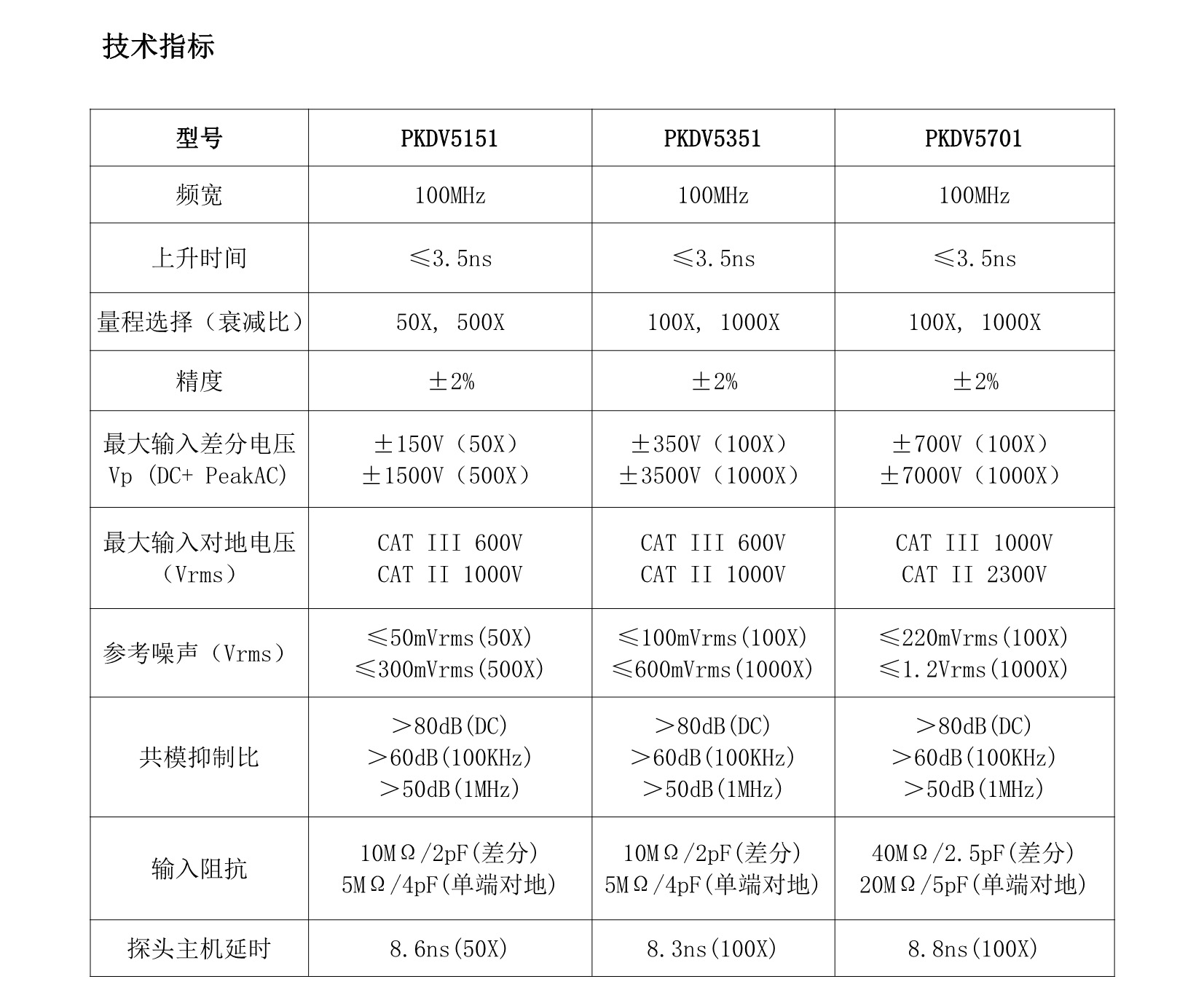

技術參數一覽:
普科科技PKDV5701高壓差分探頭,以超高耐壓、高精度、低噪聲為核心優勢,成為新能源、電動汽車和工業高壓測試的理想工具。無論是研發創新還是產線質檢,它都能提供可靠的數據支持,助您高效完成挑戰性測試任務。
以上內容由普科科技/PRBTEK整理分享, 西安普科電子科技有限公司致力于打造儀器配附件一站式供應平臺。主營范圍:示波器測試附件配件的研發、生產、銷售。涵蓋產品包含電流探頭、差分探頭、高壓探頭、無源探頭、柔性電流探頭、近場探頭、電流互感器、射頻測試線纜、各類儀器測試附件等。更多信息,歡迎登陸官方網站進行咨詢:http://www.zj5u.com
