同軸分流器在電力電子測試中的關鍵應用與技術解析

　　同軸分流器概述

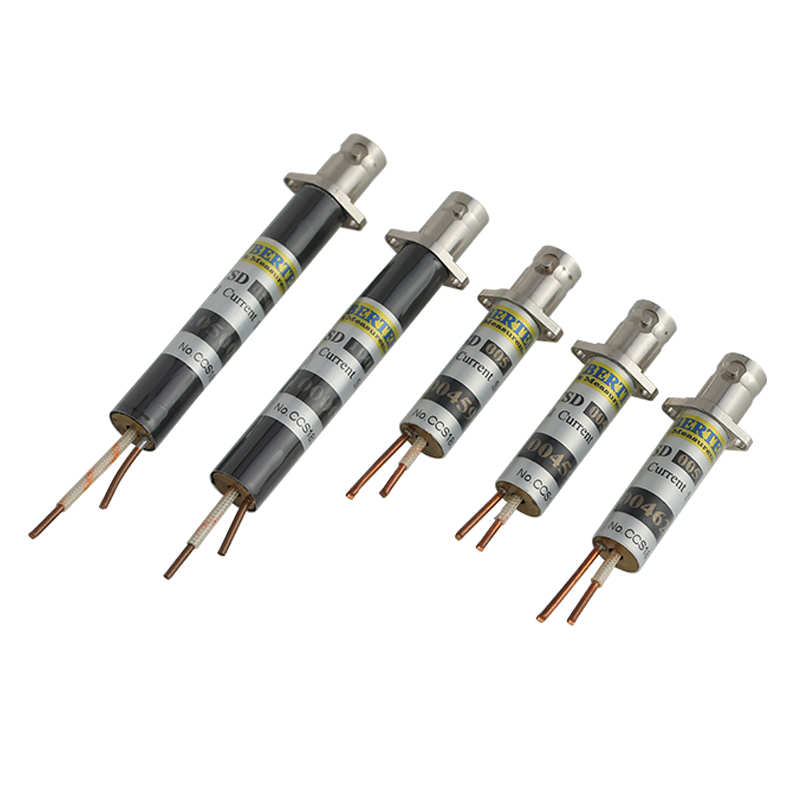

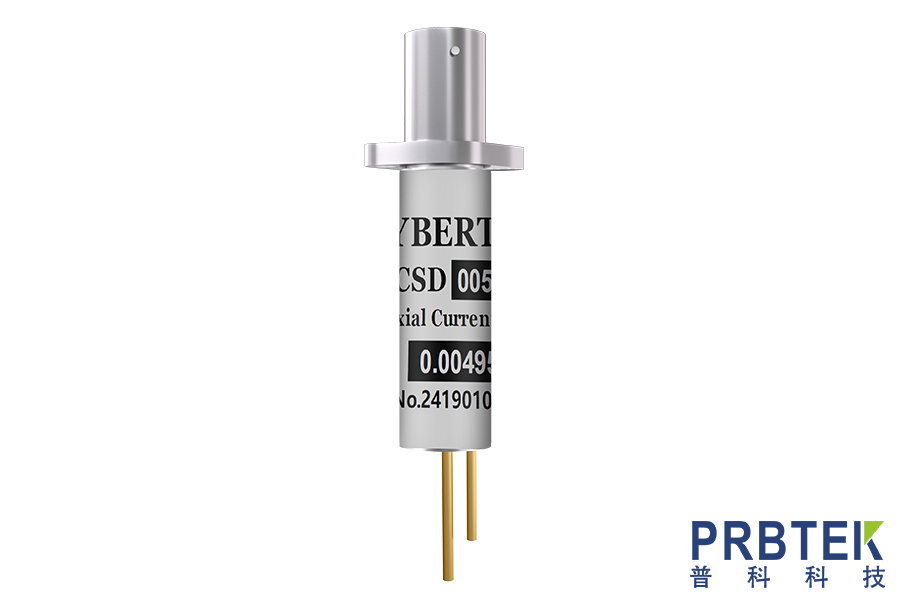

　　同軸分流器是一種用于測量大電流的精密電阻器件，其獨特的同軸結構設計使其在高頻大電流測量領域具有不可替代的優勢。與傳統的電流互感器和霍爾效應傳感器相比，同軸分流器以其優異的頻率響應特性、出色的線性度和極高的測量精度，成為電力電子、新能源、航空航天等領域大電流測量的首選方案。

　　工作原理與技術特點

　　基本工作原理

　　同軸分流器基于歐姆定律工作，通過測量已知阻值電阻上的壓降來計算電流值。其核心是一個精密制造的極低阻值電阻(通常在μΩ至mΩ級別)，采用特殊的同軸結構設計，有效減小了寄生電感和分布電容的影響。

　　關鍵技術特點

　　1.寬頻帶響應：優質同軸分流器頻率范圍可達DC-10MHz以上，能夠精確捕捉快速變化的電流波形

　　2.極低溫度系數：采用特殊合金材料，溫度系數可低至±5ppm/°C，確保溫度變化下的測量穩定性

　　3.四端子結構：采用開爾文連接方式，消除接觸電阻影響，提高測量精度

　　4.優異的線性度：在整個工作范圍內保持極高的線性度，非線性誤差通常小于0.1%

　　典型應用場景

　　1. 功率半導體器件測試

　　在IGBT、MOSFET等功率半導體器件的動態特性測試中，同軸分流器能夠精確測量：

　　開關過程中的瞬態電流波形

　　導通和關斷電流

　　短路電流特性

　　反向恢復電流

　　2. 新能源領域應用

　　光伏逆變器的MPPT性能測試

　　風力發電變流器的電流測量

　　電動汽車電機控制器的相電流檢測

　　電池管理系統(BMS)的充放電電流監測

　　3. 電力電子設備研發

　　高頻開關電源的電流紋波測量

　　UPS系統的輸出電流監測

　　感應加熱設備的諧振電流檢測

　　工業變頻器的輸出電流分析

　　選型指南與技術考量

　　關鍵選型參數

　　1.額定電流：根據被測電流最大值選擇合適量程的分流器

　　2.阻值選擇：在保證足夠信號幅度的前提下選擇較小阻值，減少功率損耗

　　3.頻率響應：根據被測信號最高頻率成分選擇合適帶寬的分流器

　　4.精度等級：根據測試要求選擇0.1%、0.2%或更高精度的產品

　　5.溫度系數：在寬溫度范圍應用中需特別關注

　　安裝使用注意事項

　　1.確保良好的散熱條件，避免過熱影響測量精度

　　2.采用適當?shù)钠帘未胧?，減少電磁干擾

　　3.使用低噪聲同軸電纜連接，保持阻抗匹配

　　4.定期校準，確保長期測量準確性

　　5.注意最大允許功率，防止過載損壞

　　技術發展趨勢

　　1. 更高頻率響應

　　隨著第三代半導體材料(SiC、GaN)的普及，開關頻率不斷提高，對分流器的頻率響應提出了更高要求。新型同軸分流器正朝著GHz級帶寬發展。

　　2. 更高集成度

　　將信號調理電路與分流器集成，提供標準化的電壓輸出，簡化測試系統搭建。

　　3. 智能化發展

　　集成溫度傳感器和數字接口，實現溫度補償和遠程監控功能。

　　4. 新材料應用

　　采用納米復合材料和新型電阻合金，進一步提升性能指標。

　　典型應用案例

　　案例1：SiC MOSFET動態特性測試

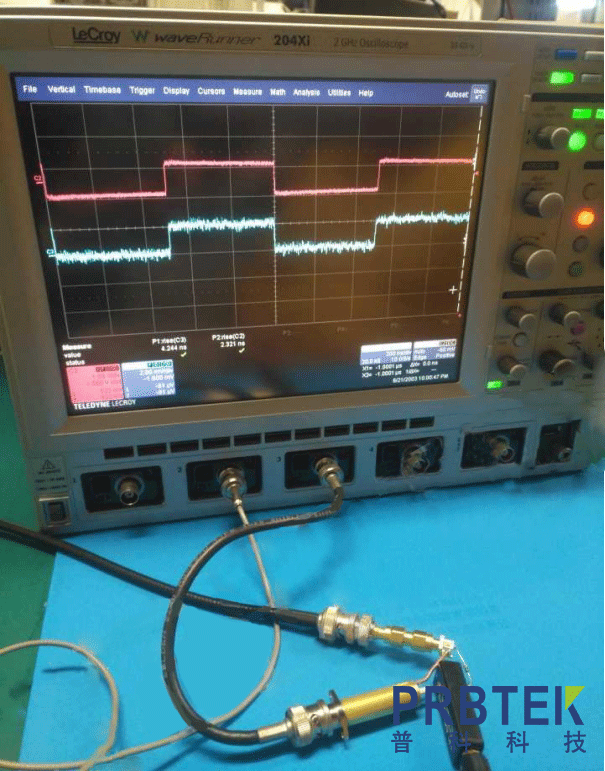

　　某電力電子實驗室使用500A/5mV同軸分流器成功測量了SiC MOSFET在200kHz開關頻率下的動態電流波形，清晰捕捉到了ns級的電流變化細節，為器件優化提供了關鍵數據。

　　案例2：電動汽車電機控制器開發

　　某新能源汽車企業在電機控制器開發中，采用多通道同軸分流器系統同步測量三相電流，精度達到0.1%，有效優化了控制算法，使系統效率提升2%。

　　案例3：大功率激光器電源測試

　　在10kW級激光器電源測試中，使用水冷式同軸分流器連續監測工作電流，發現了電源模塊的異常振蕩現象，避免了潛在的產品失效風險。

　　總結

　　同軸分流器作為大電流精密測量的核心器件，在現代電力電子測試領域發揮著不可替代的作用。隨著電力電子技術向高頻化、大功率化方向發展，對電流測量技術提出了更高要求。了解同軸分流器的原理特點、掌握正確的選型和使用方法，對于確保測試數據的準確性和可靠性至關重要。未來，隨著新材料、新工藝的應用，同軸分流器將繼續向更高性能、更智能化方向發展，為電力電子技術進步提供有力支撐。
