什么是浮動測量？原理、應用與安全操作指南

　　一、浮動測量的核心概念與技術原理

　　浮動測量(Floating Measurement)是電子測試領域中的一項關鍵技術，主要用于測量兩個均不接地的測試點之間的電位差。這項技術與差分測量密切相關但具有獨特特征：

　　1.基本定義：

　　測量兩個均不處于接地電位的點之間的電勢差

　　常見于高壓功率電子系統的信號檢測

　　典型應用場景包括開關電源、電機驅動系統等

　　2.技術特點：

　　共模電壓可能高達數百伏

　　需要抑制強共模信號以提取微弱有用信號

　　測量環境通常存在嚴重電磁干擾(EMI)

　　3.與差分測量的關系：

　　本質上屬于差分測量的特殊應用場景

　　可使用差分探頭實施，但需考慮高壓隔離需求

　　測量對象多為功率電子系統的控制信號

　　二、典型應用場景與技術要求

　　1. 電機驅動系統測量案例

　　以三相電機驅動系統為例(如圖1所示)：

　　系統特點：

　　交流輸入經整流產生600V直流母線電壓

　　控制電路產生PWM門極驅動信號

　　功率器件在高壓環境下進行快速開關

　　測量挑戰：

　　需要檢測門極-發射極間微小電壓變化

　　需抑制數百伏的共模電壓

　　系統緊湊布局導致嚴重EMI干擾

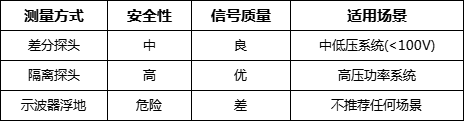

　　2. 測量方案對比分析

　　三、專業測量解決方案

　　1. 隔離探頭技術詳解

　　隔離探頭系統通過電氣隔離實現安全測量(如圖2所示)：

　　(1).工作原理：

　　探頭前端與示波器完全電氣隔離

　　采用變壓器或光耦隔離技術

　　保持示波器接地確保操作安全

　　(2).技術參數：

　　帶寬：通常DC~100MHz

　　共模抑制比(CMRR)：>80dB @1MHz

　　最大工作電壓：600V RMS或850V DC+AC峰值

　　(3).高級配置選項：

　　多通道隔離系統

　　長距離光纖隔離方案(>100m)

　　高壓差分探頭集成方案

　　2. 錯誤操作的危險性分析

　　浮地操作示波器存在嚴重安全隱患：

　　電擊風險：

　　示波器機箱可能帶電至危險電位

　　可能形成通過操作人員的電流通路

　　測量失真：

　　寄生電容導致信號振鈴(如圖3a所示)

　　共模干擾顯著增加測量噪聲

　　測量精度可能下降50%以上

　　四、安全操作規范與選型建議

　　1. 安全操作準則

　　(1).嚴禁采用示波器浮地測量法

　　(2).高壓測量必須使用專業隔離設備

　　(3).操作前確認設備額定電壓參數

　　(4).定期檢查隔離裝置絕緣性能

　　2. 設備選型指南

　　電壓等級選擇：

　　測量電壓的1.5倍作為最低要求

　　考慮電壓瞬變和浪涌因素

　　帶寬要求：

　　控制信號：≥信號頻率的5倍

　　功率波形：≥開關頻率的3倍

　　特殊環境適配：

　　高溫環境選擇專用探頭

　　強EMI場合選用屏蔽增強型

　　五、技術發展趨勢

　　1.集成化解決方案：

　　將隔離電源與探頭一體化設計

　　減少中間連接環節提高可靠性

　　2.智能診斷功能：

　　實時監測隔離狀態

　　過壓自動保護機制

　　絕緣劣化預警系統

　　3.寬禁帶半導體測試：

　　適應GaN/SiC器件的高速開關特性

　　支持更高dv/dt環境下的精確測量

　　專業提示

　　進行浮動測量時，建議優先考慮以下配置方案：

　　1. 選擇專業隔離探頭而非普通差分探頭

　　2. 確認測量系統的整體帶寬滿足需求

　　3. 為高壓測量配置專用安全防護裝備

　　4. 定期進行系統校準確保測量精度

　　通過采用專業隔離測量方案，既可確保操作人員安全，又能獲得準確的測量結果，如圖3b所示的理想測量波形。這為功率電子系統的研發和維護提供了可靠的技術保障。
