如何選擇合適的EMC探頭：工程師實用指南

　　EMC探頭的選擇直接影響測試結果的準確性和可靠性。本文將系統性地介紹選擇EMC探頭的關鍵考量因素，并提供實用的選型決策流程。

　　一、明確測試需求

　　1.1 確定測試類型

　　輻射發射測試：需要遠場天線(如雙錐天線、對數周期天線)

　　近場掃描：選用近場探頭組(電場/磁場探頭)

　　傳導干擾測試：電流探頭(鉗式或射頻電流探頭)

　　抗擾度測試：可能需要專用場強探頭

　　1.2 確定頻率范圍

　　1.3 確定測試標準

　　民用標準(如CISPR)：需符合特定天線類型要求

　　軍用標準(如MIL-STD)：需要更嚴格的探頭規格

　　行業標準(如汽車電子)：可能有特殊探頭要求

　　二、探頭性能參數評估

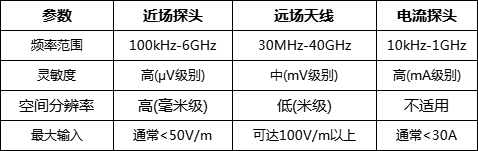

　　2.1 關鍵性能指標對比

　　2.2 校準要求

　　近場探頭：需定期校準(建議每年一次)

　　遠場天線：校準周期可較長(2-3年)

　　電流探頭：需校準傳輸阻抗參數

　　三、實際應用場景分析

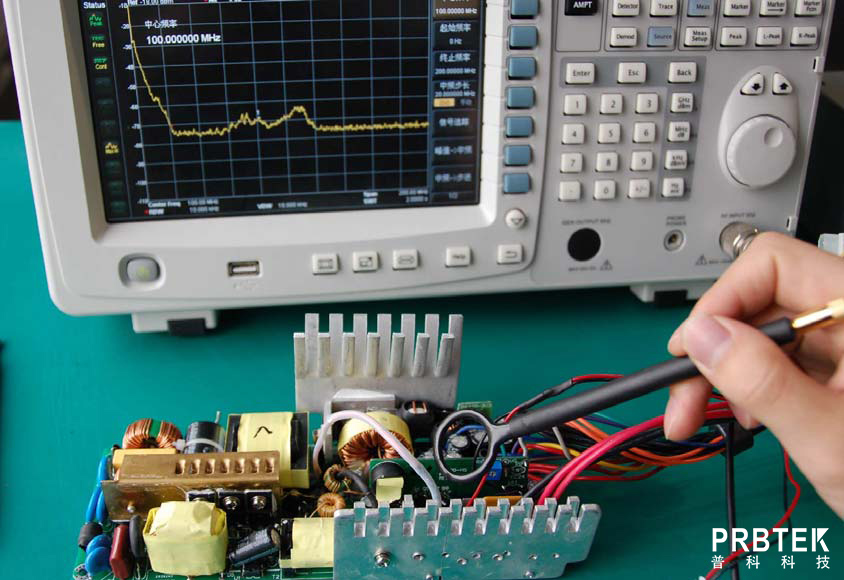

　　3.1 產品研發階段

　　推薦配置：

　　近場探頭組(含不同尺寸E/H場探頭)

　　高頻電流探頭(100kHz-1GHz)

　　便攜式頻譜分析儀

　　優勢：快速定位干擾源，支持多次設計迭代

　　3.2 預兼容測試

　　推薦配置：

　　標準雙錐天線(30MHz-300MHz)

　　對數周期天線(200MHz-2GHz)

　　符合CISPR標準的天線支架

　　注意：測試距離需符合標準要求(3m/10m)

　　3.3 生產測試

　　推薦配置：

　　固定式近場掃描系統

　　自動化測試軟件

　　專用治具和夾具

　　特點：強調測試速度和重復性

　　四、實用選型流程

　　4.1 四步?jīng)Q策法

　　1.需求分析：明確測試類型、頻率、標準

　　2.參數篩選：基于需求縮小選擇范圍

　　3.實際驗證：爭取試用或參考實測數據

　　4.綜合決策：平衡性能、預算和服務

　　4.2 選型檢查清單

　　是否覆蓋所需頻率范圍?

　　靈敏度是否滿足測試要求?

　　是否兼容現有測試設備?

　　校準服務和周期是否可接受?

　　預算是否在范圍內?

　　供應商技術支持是否到位?

　　五、常見選型誤區

　　5.1 誤區一：越高檔越好

　　問題：過度配置造成浪費

　　建議：根據實際需求選擇適當級別

　　5.2 誤區二：忽視系統兼容性

　　問題：探頭與接收機阻抗不匹配

　　建議：確認整套系統兼容性

　　5.3 誤區三：忽略使用環境

　　問題：戶外使用選購了室內探頭

　　建議：考慮溫度、濕度等環境因素

　  六、維護與使用建議

　　6.1 日常維護要點

　　避免機械沖擊和振動

　　保持連接器清潔

　　存放在專用防潮箱中

　　運輸時使用原廠包裝

　　6.2 使用技巧

　　近場掃描時保持恒定距離

　　遠場測試注意極化方向

　　電流探頭確保閉合完全

　　定期驗證探頭性能

　　七、技術發展趨勢

　　7.1 智能化探頭

　　內置信號處理功能

　　自動識別干擾類型

　　無線數據傳輸

　　7.2 多探頭融合系統

　　相位相干多探頭陣列

　　三維場重構技術

　　實時空間掃描

　　7.3 新材料應用

　　柔性探頭適應曲面測量

　　超材料增強探頭靈敏度

　　耐高溫探頭特殊應用

　　八、總結建議

　　選擇EMC探頭是一項需要綜合考慮技術參數、實際應用和預算限制的決策過程。建議工程師：

　　1.系統規劃：建立完整的測試方案后再選擇探頭

　　2.分步實施：優先購買核心探頭，逐步擴展

　　3.重視校準：將校準成本納入總體預算

　　4.保持更新：關注新技術發展，適時升級設備

　　通過科學合理的探頭選擇，可以顯著提高EMC測試的效率和準確性，為產品開發和質量控制提供可靠保障。
