有源邏輯探頭PLA2216:數字信號測試的得力助手

　　在當今數字化程度極高的電子測試與測量領域，精準把握數字信號的特征和變化對于電路設計、調試以及故障排查等工作起著決定性作用。RIGOL 有源邏輯探頭 PLA2216，憑借其卓越的性能和出色的功能，成為工程師們在處理數字信號相關任務時的可靠伙伴。

　　一、核心功能：連接數字信號與示波器的橋梁

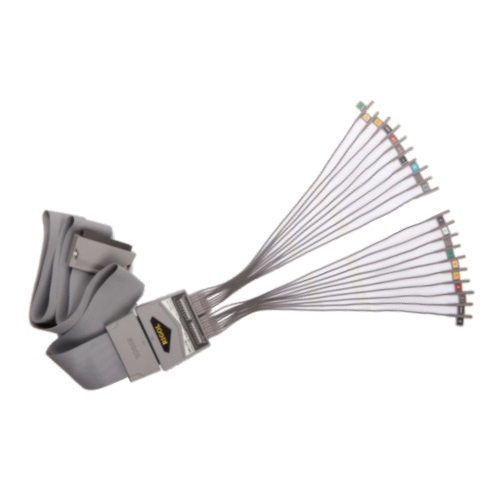

　　PLA2216 作為一款高性能有源邏輯探頭，主要使命是把待測系統中的數字信號順暢地連接到 RIGOL MSO5000 系列數字示波器上，進而讓示波器具備邏輯分析儀的功能。在實際的電子設備開發與測試場景中，工程師們常常需要同時觀測多個數字信號的狀態和時序關系。例如，在微控制器電路的調試過程中，需要監測其多個 I/O 口的輸出信號，以此判斷程序運行是否正常以及硬件連接是否正確。PLA2216 擁有 16 個數字通道(D0 - D15)，這些通道被巧妙地分為兩個通道組(D0 - D7 和 D8 - D15)。每個數字通道組都配備了信號接口和地接口，并且在探頭輸入端的標簽上，各個通道都用不同數字清晰標注，這極大地方便了用戶區分不同通道，避免連接錯誤。此外，該探頭還標配 16 根探頭輸入端信號引線和 16 根接地引線，能靈活地連接被測信號和參考地，為復雜電路的測試提供了極大便利。

　　二、使用方法：簡單操作，高效測試

　　(一)連接探頭與示波器

　　將 PLA2216 探頭輸出端連接至示波器前面板的數字信號輸入端，這一步操作相對簡單，只要按照正確的接口標識進行連接即可，確保連接穩固，避免接觸不良影響信號傳輸。

　　(二)連接被測信號

　　用戶可依據測試需求，把數量不超過 16 個的被測信號連接到 PLA2216 探頭輸入端。這里要特別注意，輸入信號的幅度絕不能超過探頭的最大工作電壓范圍，否則可能損壞探頭。PLA2216 提供了兩種便捷的連接被測信號方式。第一種方式是通過輸入端引線單獨連接各個被測信號，通過輸入端引線上的通道標示以及探頭輸入端上的標簽，能輕松識別每個信號對應的通道號。不過在使用過程中，如果出現串?dāng)_或地彈現象，有可能是多通道共用地線導致的，所以建議盡可能為每通道的信號線配備一根地線并進行雙絞，以此減少干擾。第二種方式是在第一種方式基礎上，將輸入端引線與探頭測試夾連接，然后利用測試夾內的金屬鉤連接被測信號節點，這種方式在一些空間較為緊湊、測試點不易直接連接的場景中非常實用。

　　(三)探頭設置

　　按下示波器前面板上的 LA 鍵，就能進入數字通道設置菜單。在這個菜單里，用戶可以查看和設置多個關鍵參數。閾值電平方面，D7 - D0 與 D15 - D8 分組閾值電平是獨立調節的，用戶可以根據實際被測信號的特性，精確設置每個通道組的閾值，確保能準確捕獲信號。波形大小設置應用于所有通道，其中 “大” 選項僅在屏幕活動通道數不多于 8 時可用，用戶可根據觀察需求選擇合適的波形顯示大小。另外，還可以設置通道標簽，方便在眾多通道中快速識別特定信號對應的通道。若探頭是第一次連接到該示波器，或者環境溫度變化超過 5℃，建議利用 LA 菜單下的校準功能進行零點校準(操作路徑為按 LA→閾值→校準)，校準時要確保 PLA2216 輸入端不接信號，這樣能保證測量的準確性。

　　(四)功能檢查

　　完成上述一系列操作后，被測信號就會顯示在示波器屏幕上相應的數字通道上。如果看不到信號，首先要調節示波器，選擇合適的觸發源、觸發電平以及觸發方式等常規設置。若經過這些調節后仍然看不到信號，那就需要再次仔細檢查電氣連接是否正確，參數設置是否合理，或者嘗試使用其他探頭(如模擬探頭)來驗證測試點的信號狀態，排查問題所在。

　　三、技術參數：高性能的有力支撐

　　(一)高精度測量

　　PLA2216 的閾值精度可達 ±(100 mV + 3% 的閾值設置)，在復雜的數字信號測量中，能夠精準地確定信號的邏輯狀態，有效避免誤判。例如在測量微弱數字信號時，其高精度的閾值設置能準確區分信號的高低電平，為后續的數據分析提供可靠基礎。

　　(二)寬范圍適應

　　它的閾值范圍為 ±15 V ，最大輸入電壓為 ±40 V(峰值)，最大輸入動態范圍是 ±10 V + 閾值設置。這意味著該探頭可以適應各種不同幅度的數字信號測量需求，無論是低電壓的 CMOS 邏輯信號，還是高電壓的工業控制數字信號，都能輕松應對。

　　(三)高靈敏度探測

　　最小電壓擺動僅需 500 mVpp，最小可檢測脈寬為 5 ns，這使得 PLA2216 能夠敏銳地捕捉到微小的信號變化和窄脈沖信號。在一些對信號細節要求極高的應用場景，如高速數字通信電路測試中，能清晰呈現信號的細微特征，助力工程師發現潛在問題。

　　(四)良好電氣特性

　　輸入阻抗約為 101 kΩ，輸入電容約 8 pF，這樣的電氣參數能有效減少探頭對被測電路的影響，保證測量結果的真實性和準確性。同時，探頭主纜長度約 90 cm，輸入端引線長度約 25 cm，在滿足一般測試距離需求的同時，也不會因為線纜過長而引入過多干擾。

　　(五)適應多種環境

　　操作環境溫度范圍為 0℃ - 50℃，濕度范圍是 0 - 80% RH;存放環境溫度范圍為 - 20℃ - 60℃，濕度范圍是 0 - 90% RH。這表明 PLA2216 能在較為寬泛的環境條件下正常工作和存放，無論是在實驗室的常規環境，還是在一些工業現場等復雜環境中，都能穩定地發揮作用。

　　四、應用領域：廣泛覆蓋各類電子測試場景

　　(一)電子電路設計與開發

　　在電子電路設計階段，工程師需要對設計的電路進行反復測試和驗證。例如在設計一款新型的數字信號處理板卡時，使用 PLA2216 連接到示波器上，可以同時監測板卡上多個芯片的輸入輸出信號，觀察信號的時序關系是否符合設計預期，快速發現電路設計中的錯誤和缺陷，從而及時進行優化和改進，縮短產品開發周期。

　　(二)嵌入式系統調試

　　對于嵌入式系統開發者而言，調試過程中準確獲取微處理器、傳感器以及其他外圍設備之間的數字信號交互情況至關重要。PLA2216 能夠幫助他們清晰地看到嵌入式系統中各種數字信號的變化，比如在調試一個基于 ARM 內核的嵌入式設備時，通過監測其與外部 Flash 存儲器之間的通信信號，判斷數據讀寫操作是否正確，排查可能出現的通信故障。

　　(三)通信設備測試

　　在通信設備領域，無論是無線通信模塊還是有線通信設備，數字信號的質量和穩定性直接影響通信效果。利用 PLA2216 對通信設備中的數字信號進行測試，可以監測信號的傳輸速率、誤碼率等關鍵指標。例如在測試 5G 基站的數字基帶信號時，通過分析信號的特征，評估基站設備的性能，確保通信網絡的穩定運行。

　　(四)工業自動化控制

　　在工業自動化控制系統中，大量的數字信號用于設備之間的通信和控制指令的傳輸。PLA2216 可以用于檢測工業自動化生產線中 PLC(可編程邏輯控制器)與各種執行機構、傳感器之間的數字信號連接是否正常，判斷控制系統是否按照預定邏輯運行，及時發現并解決生產過程中的故障，保障工業生產的連續性和穩定性。

　　有源邏輯探頭 PLA2216 憑借其獨特的功能、便捷的使用方法、出色的技術參數以及廣泛的應用領域，在數字信號測試領域占據著重要地位，為電子工程師們的工作提供了高效、精準的測試手段，有力推動著電子技術的不斷發展和創新。
