從100到500MHz，從±80V到±8000V：PRBTEK新一代高壓差分探頭全面超越

　　在當今科技飛速發展的時代，電子測試技術的進步對于各個領域的創新和發展起著至關重要的作用。其中，高壓差分探頭作為電子測試領域的關鍵設備，其性能的優劣直接影響著測量結果的準確性和可靠性。普科科技(PRBTEK)一直致力于示波器測試附件配件的研發、生產與銷售，其推出的高壓差分探頭產品以卓越的性能和創新的設計，在市場上占據了重要地位。近期，普科科技對其高壓差分探頭進行了更新迭代，一系列新型號的推出，為不同應用場景的用戶提供了更為精準、高效的測量解決方案。

　　一、普科科技高壓差分探頭新品概覽

　　普科科技此次推出的高壓差分探頭涵蓋了多個型號，每個型號都針對特定的應用需求進行了精心設計，在帶寬、衰減比、峰值電壓、差分輸入阻抗等關鍵參數上表現出色。

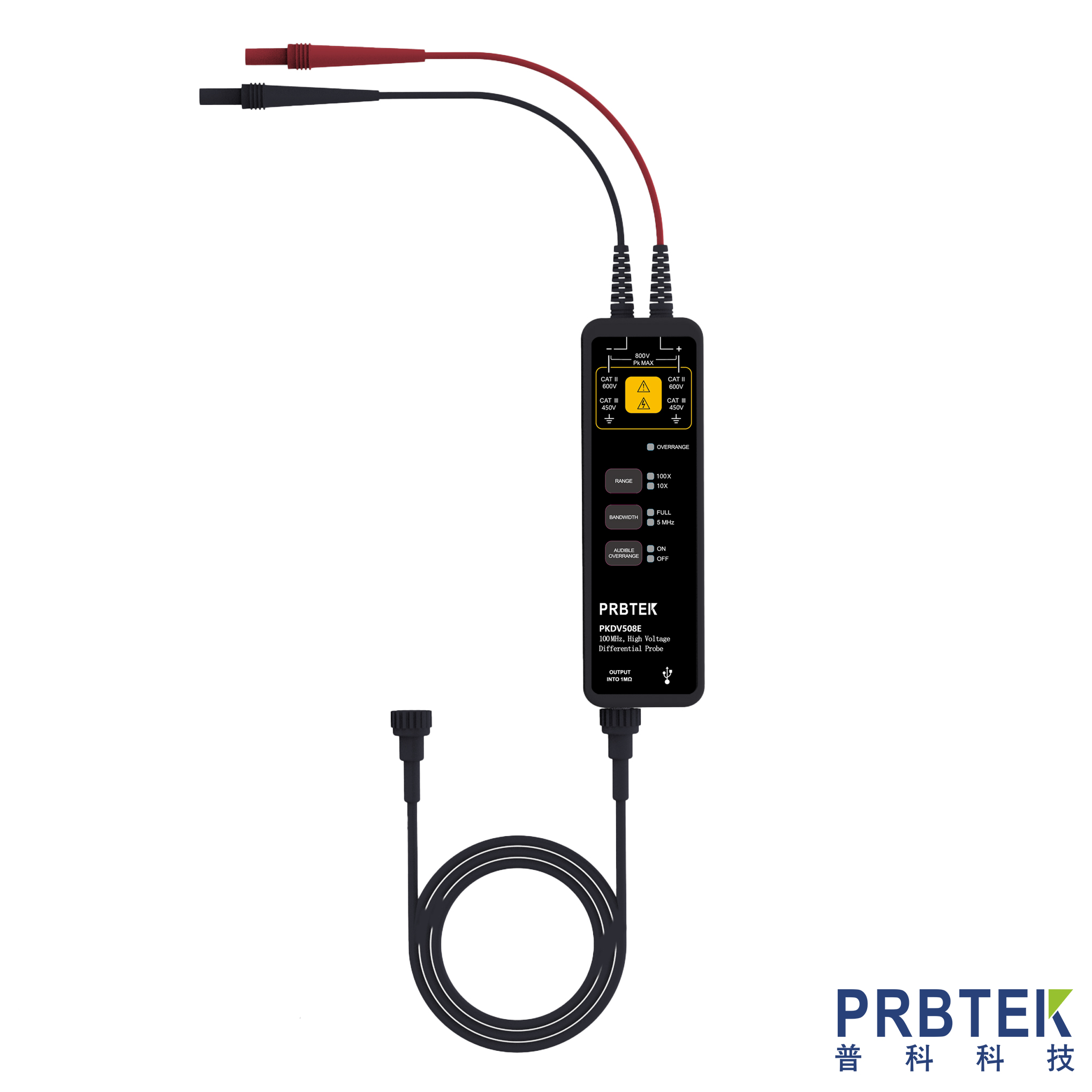

　　PKDV508E(經濟型)：帶寬為 100MHz，具備 10X/100X 的衰減比，可承受的峰值電壓為 ±80V(10X)/±800V(100X)，差分輸入阻抗為 10MΩ/2pF。這款經濟型探頭非常適合基礎電路電壓測量以及教學實驗場景，能夠滿足初學者和對測量要求相對不高的基礎應用。

　　PKDV5163：帶寬提升至 350MHz，衰減比為 20X，200X，峰值電壓為 ±160V(20X)/±1600V(200X)，差分輸入阻抗為 20MΩ/2pF。在變頻器諧波分析和電機控制等需要更高帶寬以捕捉高頻信號的場景中，該型號探頭發揮著重要作用，幫助工程師準確分析復雜的變頻信號。

　　PKDV5403：350MHz 帶寬，50X/500X 衰減比，±400V(50X)/±4000V(500X)的峰值電壓和 40MΩ/2.5pF 的差分輸入阻抗，使其成為光伏逆變器測試和新能源電驅領域的得力助手，能夠適應新能源行業中快速變化的電壓信號測量需求。

　　PKDV5803：350MHz 帶寬，100X/1000X 衰減比，±800V(100X)/±8000V(1000X)的峰值電壓以及 48MΩ/2.5pF 的差分輸入阻抗，適用于特高壓實驗室和電力系統測試等高壓、超高壓環境，為電力行業的科研和工程測試提供了可靠工具。

　　PKDV5165：帶寬達到 500MHz，衰減比為 50X，500X，峰值電壓為 ±160V(50X)/±1600V(500X)，差分輸入阻抗為 20MΩ/2pF。在 5G 基站功放測試和射頻電源等對高頻信號測量精度要求極高的 5G 和射頻領域，該探頭能夠精準捕捉信號細節，助力相關技術的研發和優化。

　　PKDV5405：500MHz 帶寬，100X，1000X 衰減比，±400V(100X)/±4000V(1000X)的峰值電壓以及 40MΩ/2.5pF 的差分輸入阻抗，可用于雷達脈沖測試和高速信號分析等需要高帶寬和高精度的場景，為雷達、高速通信等領域的發展提供技術支持。

　　PKDV5805：作為高端型號，擁有 500MHz 帶寬，200X，2000X 衰減比，±800V(200X)/±8000V(2000X)的峰值電壓以及 40MΩ/2.5pF 的差分輸入阻抗，主要應用于航空航天 / 軍工電子和高壓脈沖等對產品性能和可靠性要求近乎苛刻的領域，滿足特殊環境下的高精度測量需求。

　　二、技術優勢與創新設計

　　高帶寬特性：普科科技高壓差分探頭的帶寬覆蓋了從 100MHz 到 500MHz 的范圍，能夠滿足不同應用場景對信號頻率的測量需求。高帶寬使得探頭能夠準確捕捉快速變化的信號細節，對于高頻開關電源、高速通信信號、變頻器諧波等高頻信號的測量具有重要意義，確保工程師能夠獲取真實、準確的信號波形，為電路設計和故障診斷提供可靠依據。

　　寬量程與靈活衰減比：各型號探頭提供了豐富的衰減比選擇，從低倍數的 10X、20X 到高倍數的 1000X、2000X，配合相應的峰值電壓范圍，能夠適應從低壓到高壓的各種測量場景。無論是基礎電路中的低電壓測量，還是高壓電源、電力系統中的高電壓測試，用戶都可以根據實際需求輕松選擇合適的衰減比，實現精準測量。這種寬量程和靈活的衰減比設計大大提高了探頭的通用性和適用性。

　　高輸入阻抗與低電容：探頭具備較高的差分輸入阻抗和較低的輸入電容，如 10MΩ、20MΩ、40MΩ 等不同等級的輸入阻抗以及 2pF、2.5pF 的低電容設計。高輸入阻抗可以減少探頭對被測電路的負載效應，避免因探頭接入而改變被測電路的原有特性，確保測量結果的準確性;低電容則有助于提高探頭的高頻響應能力，能夠更快速、準確地跟蹤信號變化，在高頻信號測量中表現出色。

　　高精度測量：普科科技高壓差分探頭在精度方面表現卓越，部分型號精度高達 ±2%，為用戶提供了可靠的測量結果。在對測量精度要求極高的科研、精密電路測試等領域，高精度的探頭能夠幫助工程師準確判斷電路性能，及時發現潛在問題，從而優化設計方案，提高產品質量。

　　便捷操作與人性化設計：探頭采用電子輕觸式按鍵設計，操作簡便且使用壽命長。同時，具備 USB-Type - C 供電接口,使用更加靈活方便，用戶無需擔心復雜的電源連接問題。此外，一些型號還配備了一鍵秒速調零功能，能夠快速校準探頭，提升測量效率;具備過載保護報警功能，當測量電壓超過探頭額定值時，及時發出聲光報警，確保設備和人員安全;檔位斷電保存功能則方便用戶下次使用時無需重復設置，提升了用戶體驗。

　　三、廣泛的應用場景

　　電力電子領域：在開關電源、逆變器、變頻器等電力電子設備的研發、調試和檢修中，普科科技高壓差分探頭發揮著關鍵作用。例如，在開關電源測試中，需要準確測量功率器件的電壓波形、開關節點的電壓變化以及電源輸出的紋波電壓等參數，探頭的高帶寬、高精度和寬量程特性能夠滿足這些復雜測量需求，幫助工程師優化電源設計，提高電源效率和穩定性。在逆變器和變頻器測試中，可用于測量其輸出的交流電壓波形、諧波含量以及電機驅動信號等，為改善逆變器和變頻器的性能提供數據支持。

　　汽車電子領域：隨著汽車電子化程度的不斷提高，汽車電子系統的測試需求日益增長。普科科技高壓差分探頭在汽車電子 ECU 測試、車載電源測試、電機驅動分析等方面有著廣泛應用。在 ECU 測試中，需要測量 ECU 控制信號的電壓、頻率等參數，以及監測其在不同工況下的工作狀態，探頭的高抗干擾能力和精準測量性能能夠確保測試結果不受汽車電氣環境的影響，為 ECU 的研發和質量檢測提供保障。在車載電源和電機驅動系統測試中，可用于測量電池電壓、電機繞組電壓等高壓信號，幫助工程師優化汽車的動力系統，提高能源利用效率和車輛性能。

　　新能源領域：在光伏逆變器測試、新能源電驅系統測試等新能源領域，普科科技高壓差分探頭同樣不可或缺。在光伏逆變器測試中，需要測量逆變器的輸入直流電壓、輸出交流電壓以及功率器件的開關波形等參數，以評估逆變器的轉換效率和電能質量。探頭的高帶寬和高精度能夠準確捕捉這些信號的細節，為光伏電站的優化設計和運行維護提供重要依據。在新能源電驅系統測試中，可用于測量電機控制器的輸出電壓、電流以及電機的反電動勢等信號，幫助工程師提高電驅系統的性能和可靠性，推動新能源汽車技術的發展。

　　工業自動化領域：在工業電源測試、電機驅動分析以及工業控制系統的調試和維護中，普科科技高壓差分探頭能夠準確測量工業設備中的電壓信號，幫助工程師及時發現設備故障，優化工業自動化系統的性能。例如，在工業電機驅動系統中，通過測量電機的輸入電壓和電流波形，可以判斷電機的運行狀態是否正常，是否存在過載、缺相或其他故障，從而采取相應的措施進行修復和優化。

　　科研與教育領域：在高校、科研機構的電子實驗教學以及科研項目中，普科科技高壓差分探頭為師生和科研人員提供了可靠的測量工具。對于基礎電路實驗教學，經濟型的 PKDV508E 等型號能夠滿足學生對電路電壓測量的基本需求，幫助學生理解電路原理和掌握測量方法。在科研項目中，如高壓電源研發、高速信號處理等領域，高帶寬、高精度的探頭型號能夠?yàn)榭蒲腥藛T提供準確的數據支持，助力科研工作的順利開展和技術創新。

　　四、與市場同類產品的比較優勢

　　性能優勢：與市場上同類高壓差分探頭相比，普科科技的產品在帶寬、精度、輸入阻抗等關鍵性能指標上具有明顯優勢。例如，部分同類產品在帶寬方面可能無法滿足高頻信號測量的需求，或者在精度上存在較大誤差，而普科科技的探頭能夠提供更寬的帶寬和更高的精度，確保測量結果的準確性和可靠性。在輸入阻抗方面，普科科技探頭的高輸入阻抗設計能夠更好地適應不同被測電路的需求，減少對被測電路的影響，這是一些同類產品所不具備的。

　　功能優勢：普科科技高壓差分探頭具備一系列實用的功能，如一鍵調零、過載保護報警、檔位斷電保存等，這些功能在市場同類產品中并不常見。一鍵調零功能大大縮短了探頭的校準時間，提高了工作效率;過載保護報警功能有效保護了探頭和被測設備的安全;檔位斷電保存功能則方便了用戶的使用，提升了用戶體驗。相比之下，一些同類產品可能需要用戶手動進行復雜的校準操作，且缺乏有效的過載保護機制，給用戶帶來了不便和潛在風險。

　　價格與服務優勢：在保證產品高性能和豐富功能的同時，普科科技注重產品的性價比，其高壓差分探頭的價格相對合理，能夠?yàn)橛脩籼峁└邇r(jià)值的解決方案。此外，普科科技還提供完善的售后服務，包括三年的探頭主體質保(部分附件為一年質保)，讓用戶在使用過程中無后顧之憂。而一些同類產品可能價格較高，且售后服務不夠完善，無法滿足用戶的長期使用需求。

　　普科科技此次推出的新型號高壓差分探頭憑借其卓越的性能、創新的設計、廣泛的應用場景以及與同類產品相比的顯著優勢，為電子測試領域帶來了新的活力和選擇。無論是專業的工程師、科研人員，還是高校師生，都能在普科科技的產品系列中找到適合自己需求的高壓差分探頭。
