泰克/TEKTRONIX微小交流電流探頭CT6的產品特點及使用方法

　　TEKTRONIX泰克 CT-6是一款微型交流電流探頭，適用于探測低壓、高頻電路。

　　產品特點:

　　250kHz至2GHz典型帶寬

　　5毫伏/mA靈敏度

　　低插入阻抗

　　信號的感應拾取或注入

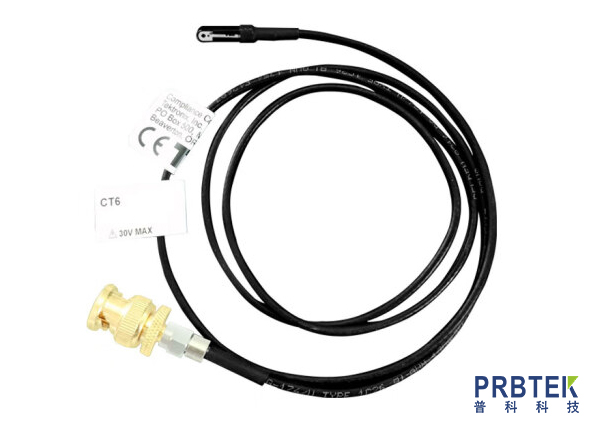

　　下圖:CT-6電流探頭，帶探頭支架和BNC-SMA適配器

　　附件和選項

　　每個CT-6電流探頭都配有標準附件。標準配件和可選配件均可單獨訂購。期權必須在購買時訂購。

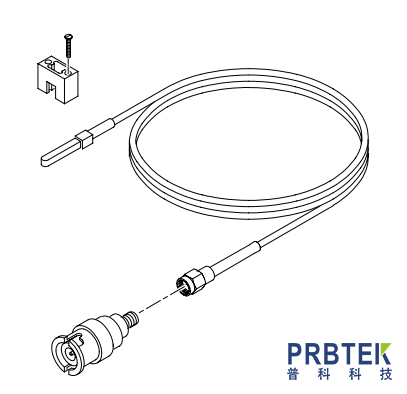

　　標準配件：

　　(1)使用說明書(071-0453-00

　　(2)BNC-SMA適配器(015-0572-00)

　　(3)探針夾(015-0682-00)用2-56螺釘(211-0034-00)

　　(4)用于識別測試儀器輸入端上的多個探針的標記帶(016-1315-00)

　　(5)可追溯校準證書

　　探頭的安裝使用

　　要使用 CT-6電流探頭測量或注入信號，請執行以下步驟:

　　1.將 CT-6 電流探頭的 SMA輸出接頭連接到測量儀器上，如果連接到信號發生器上注入信號。必要時使用 SMA-BNC 適配器。確保儀器或信號發生器的阻抗為50w。

　　2.切斷被測電路的電源。

　　3.在電路中選擇要測量電流或注入信號的點。

　　4.中斷被測電路，并將導線穿過電路

　　探頭上的孔可采用以下方法之一:

　　a.為了獲得最佳的整體信號保真度，請使用直徑較小的短線。

　　b.為了方便測量1GHz以下的信號，您可以使用方形引腳和跳線。

　　c.為了測量兩個信號電流之間的差異，使用兩根極性相反的導線細的、薄絕緣的電線，如變壓器線，最適合這種應用。

　　5. 要將探頭固定到位，請使用附件探頭支架。

　　6.重新連接斷開的電路，使引線長度盡可能短。為了避免烙鐵產生過多的熱量，請執行以下步驟:

　　a.將導線的一端焊接到被測中斷電路的正(+)極性側。

　　b.將導線插入電流探頭。

　　c.將導線的另一端焊接在電流探頭的極性點側。使用足夠的熱量暫時將導線固定在適當?shù)奈恢谩?/span>

　　7.接通被測電路，測量或注入信號。保持在探頭的額定值之內。
