高頻電流探頭的鉗口使用和如何調零消磁

　　高頻電流探頭采用霍爾效應傳感器技術測量交流和DC信號。標準的通用BNC接口可以直接用示波器或記錄儀觀察和測量波形和值，具有很強的通用性能。

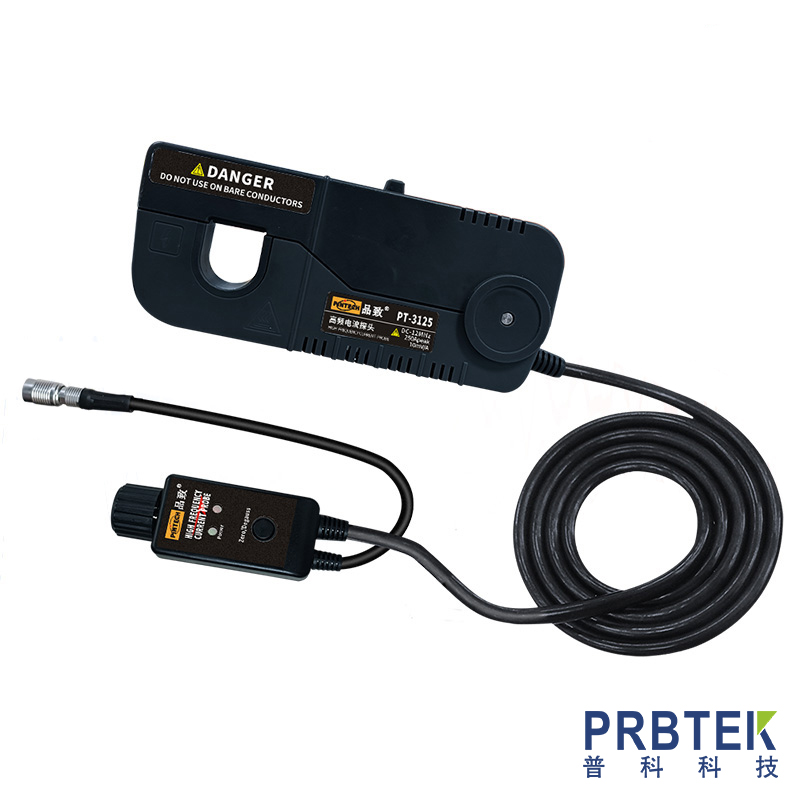

　　使用電流探頭鉗口：

　　為電流指示方向。測量時，被測導體的電流方向與指示方向一致，測量的電流值為正值。如果被測導體的電流方向與指示方向相反，則測量的電流值為負值。

　　鉗口開關推桿。當開關推到頂部時，鉗口關閉鎖定，方可測試;如果開關推到底部，鉗口解鎖，鉗口打開，可以放入被測導體。

　　如何調零消磁：

　　電流探頭與示波器連接(示波器的輸出阻抗設置為1MΩ)。

　　鎖好探頭。

　　點擊按鈕觸發歸零功能，紅色指示燈經常亮，幾秒鐘后直到歸零完成紅燈熄滅。長按鈕(按1~3秒釋放)觸發自動消磁和自動歸零功能，紅色指示燈閃爍兩次，幾秒鐘消磁，歸零完成紅燈熄滅。

　　提示:觸發消磁/歸零功能后，紅燈顯示狀態的持續時間取決于探頭本身的調整時間，沒有固定時間，但一般不超過15s。如果超過15s，說明功能失效，需要維修。
