關于近期客戶提出的示波器探頭問題的解答匯總!

　　1,決定示波器探頭價格的主要因素是什么?

　　答:示波器的探頭有非常多的種類，不同的性能，比如高壓，差分，有源高速探頭等等，價格也從幾百人民幣到接近一萬美元。價格的主要決定因素當然是帶寬和功能。

　　探頭是示波器接觸電路的部分，好的探頭可以提供測試需要的保真度。為做到這一點，即使無源探頭，內部也必須有非常多的無源器件補償電路(RC 網絡)。

　　2,一般的示波器探頭的使用壽命有多長時間?探頭需不需要定期的標定?

　　答:示波器的探頭壽命不好說，取決于使用環境和方法。標準對于探頭沒有明確的計量規定，但是對于無源探頭，至少在更換探頭，探頭交換通道的時候，必須進行探頭補償調整。所有有源探頭在使用前應該有至少20分鐘的預熱，有的有源探頭和電流探頭需要進行零點漂移調整。

　　3.以前在用TDS744,TDS745等示波器時，使用的是無源探頭(如 P6139A，帶寬 500M)。在購買了有源探頭(P6237)之后,從測試波形來看(特別是測高頻信號時),兩者的測試結果差異較大.從探頭參數得知，有源探頭的輸入電容<1pF,而無源探頭則為 10pF 左右.這樣看來應該是有源探頭的測試結果更能反映信號真實的情況.既然無源探頭對高頻信號衰減很大,那么500M 的帶寬有什么意義呢?如何根據測試情況來選擇使用有源或無源探頭?

　　答:您的 P6139A探頭加上泰克的500MHz示波器典型帶寬值還是可以達到500MHz，但是正如您所說，其輸入電容不同，這一電容將產生對于待測信號的負載效應，造成信號振鈴，形狀發生改變，因此這個時候使用有源探頭時能反映信號的真實情況。實際上，使用探頭不光要考慮帶寬，所有這些因素我們在測量高頻信號的時候都要考慮:

　　·帶寬/上升時間

　　.動態范圍

　　·負載效應

　　.接地效應

　　·共振效應

　　尤其 P6139A 時您還要考慮地線的影響，探頭上的接地線也會帶來振鈴，測量高頻信號的時候應該盡量縮短地線的長度。

　　另外，您使用的P6247是有源差分探頭，共模的影響也可能是一個因素。選擇無源探頭主要是因?yàn)槠鋭討B(tài)范圍大，比如P6139A可以測量從毫伏到幾百伏的信號，而P6247只能測量+-8.5V的信號。另外有源探頭價格也是一個因素。

　　4,如何使用示波器測量差分信號?

　　答:最好的方法是選用差分探頭，這時測到的信號最為真實客觀;若沒有差分探頭，可使用兩個差分探頭接到示波器的兩個通道上(如Ch1,Ch2)，然后用數學運算，得到ch1-ch2的波形并進行分析，這時盡量保持兩根探頭完全一樣，示波器兩個通道的Vertical scale(每格多少伏)設置一樣，否則，誤差會較大。

　　5.要解決抗電源干擾問題，想測量總電源的干擾信號串入到弱信號放大器電源的情形。結果，即使示波器探頭和地連在一起，都有干擾信號，不管測哪里都一樣。干擾信號是音頻。這是為什么?

　　答：要注意的問題有：

　?、?示波器的接地問題，示波器的機殼和探頭的參考地線都是連接地線的，因此良好的接地是測量干擾的首要條件;

　?、? 示波器參考地線引入的干擾問題，由于普通探頭通常都有一段接地線，會與待測點構成一個類似環形天線的干擾路徑，引入比較大的干擾，因此要盡量減少這一干擾，可以采用的方法是將探頭帽拿掉，不使用探頭上引出的地線，而直接使用探頭尖端和探頭內的地點接觸待測點進行測量;

　?、?使用差分測量的方法，消除共模噪聲。泰克提供一系列的差分探頭，比如專門針對小信號的ADA400A 可以測量到幾百微伏，用于高速信號測量的 P7350 提供高達 5GHz 的帶寬;

　?、?在泰克的很多示波器里提供高分辨率采集(Hi-Res)的信號捕獲模式，可以過濾信號上疊加的隨機噪聲。

　　6.用標稱為 60MHZ 的示波器測4.1943MHZ 的方波時測不到，為什么?

　　答:如果要測試的是方波，選擇示波器的參考標準是信號的上升時間，若示波器帶寬=0.35/信號上升時間*3，則上升時間測量誤差為5.4%左右。示波器的探頭帶寬也很重要，如果使用的示波器探頭包括其前端附件構成的系統帶寬很低，將會使示波器帶寬大大下降。如若您使用 20MHz帶寬的探頭，則能實現的最大帶寬是20MHz。如果在探頭前端使用連接導線，會進一步降低探頭性能(但對~4MHz方波，不應有太大影響，因?yàn)樗俣炔皇呛芸?。另外，查看一下示波器使用手冊，有的廠家新推出的示波器，在1:1設置下，其實際帶寬將銳減到<=6MHz,對于~4MHz的方波，其三次諧波是12MHz,其五次諧波是20MHz,若帶寬降到6MHz,對信號幅值衰減很大，即使能看到信號，也絕對不是方波，而是幅值被衰減了的正弦波。當然，測不出信號的原因可能有多種，如探頭接觸不好，但該現象很容易被排除。建議可以用BNC 電纜連接一函數發生器，檢驗該示波器本身有沒有問題，探頭有沒有問題，如有問題，可和廠家直接聯系。

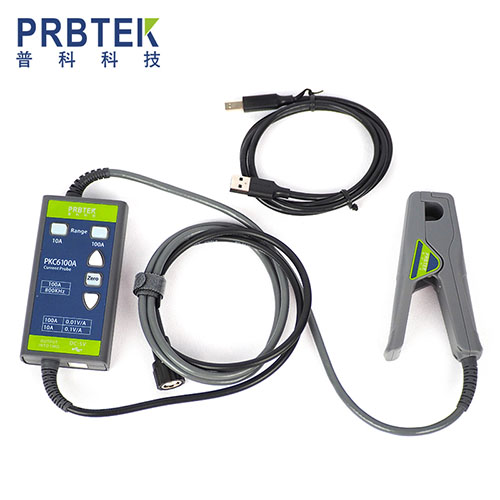

　　以上內容由普科科技/PRBTEK整理分享， 西安普科電子科技有限公司致力于示波器測試附件配件研發、生產、銷售，涵蓋產品包含電流探頭、差分探頭、高壓探頭、無源探頭、電源紋波探頭、柔性電流探頭、近場探頭、邏輯探頭、功率探頭和光探頭等。旨在為用戶提供高品質的探頭附件，打造探頭附件國產化知名品牌。更多信息，歡迎登陸官方網站進行咨詢：http://www.zj5u.com
