泰克TEKTRONIX低壓?jiǎn)味颂筋^TAP1500的使用操作步驟

　　TAP1500有源探頭使您能夠以最小的電路負載從直流到1.5GHz，使用具有新的泰克TekVPL示波器接口的示波器進行精確測量。

　　安裝：

　　連接到主機儀器

　　1.將探頭滑入TekVPI插座當探頭完全接合時，主機儀器會從探頭讀取信息并識別設備。

　　2.要斷開連接，請按下閂鎖釋放按鈕并從儀器上拔出。

　　探頭控制和指示器：

　　狀態指示燈

　　當探頭通電時，多色狀態LED:

　　在成功完成上電自檢程序后發出綠光。探頭處于正常工作模式。

　　如果存在錯誤條件，則顯示紅色

　　快速提示

　　如果LED不亮，而其他探頭連接到主機儀器，可用的探頭功率可能會受到限制。試著從儀器上斷開另一個探頭，以減少負載。

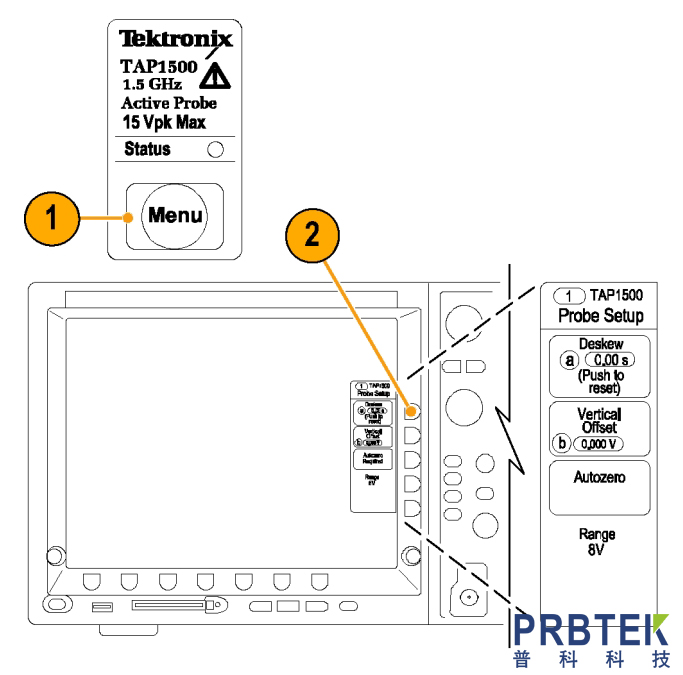

　　菜單按鈕：

　　1.按探頭菜單按鈕，在示波器上顯示探頭設置屏幕。

　　2.使用儀器上的按鈕設置探頭參數。

　　3.再次按探頭菜單按鈕以關閉探頭設置屏幕。

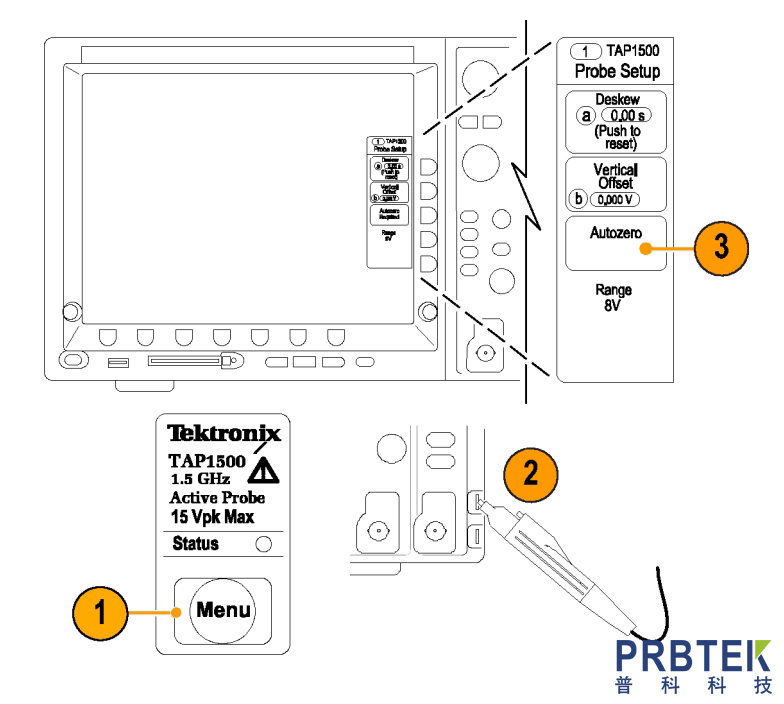

　　自動歸零：

　　我們建議您運行探測AutoZero例程:

　　經過20分鐘的熱身

　　當探頭的工作溫度變化t5°C時

　　1.按探頭菜單按鈕，在示波器上顯示探頭設置屏幕

　　2.使探針尖端與地面短路。

　　3.按儀器上的AutoZero按鈕以執行AutoZero例程。

　　4.再次按菜單按鈕關閉探頭設置屏幕。
