知用CYBERTEK高頻交直流電流探頭HCP8030D探頭說明及其常見問題解答

　　HCP8030(D)體積輕巧，可在當前擁擠的電路板中使用自如;小型鉗夾可以在緊張的空間中探測電流，同時仍能夾住直徑達5mm的導線;可以測量30A的連續電流和50A的峰值電流，HCP8030提供50MHz的帶寬,HCP8030D提供100MHz帶寬;探頭具有30A (10X)和5A (1X)兩個量程可選擇，5A (1X)量程特別適用于小電流測量，分辨率高達1mA。

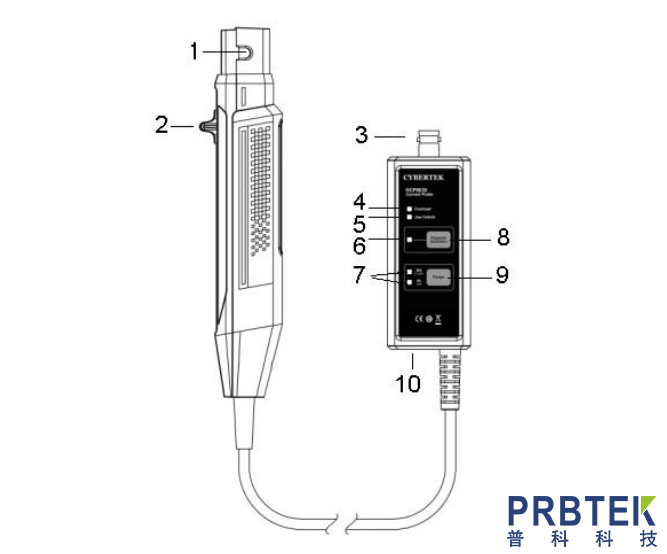

　　探頭主體說明：

　　1，傳感器頭檢測導體電流的核心元件。元件由一個精密的半導體等構成，周?chē)鷾囟鹊募眲∽兓獠繅毫_擊等，有可能導致其受到損傷。因此操作時必須十分注意。

　　2. 開關控制桿控制傳感器頭開合的操縱桿。測量電流時應先拉操縱桿打開傳感器，放入被測導線。然后再推操縱桿使探頭處于 LOCK 狀態。

　　3. 輸出接口標準的 BNC 輸出接口，通過標配的 BNC 同軸線可連接任何廠家的示波器。

　　4. 過載指示燈被測電流超過量程后，指示燈亮紅色，并有報警聲，提示切換量程。

　　5. 鉗口打開指示燈燈亮表示推桿處于 UNLOCK 狀態，測量時，要確保鉗口處于 LOCK 狀態。

　　6. 消磁調零指示燈

　　按下消磁調零按鍵后，該指示燈亮綠色，消磁結束后，指示燈滅。消磁若成功，蜂鳴器“嘀嘀”兩聲;

　　消磁若失敗，蜂鳴器“嘀”聲延長，大約1s。

　　7.量程(Range)指示燈

　　指示當前量程狀態。

　　8.消磁自動調零(Degauss AutoZero)按鈕

　　機器經常使用后，探頭傳感器會有剩余磁場。測量前先消磁調零，可提高測量精度。按下消磁自動調零按鈕，機器消磁并自動調零，時間大約5s。

　　9.量程(Range)選擇按鈕

　　用于選擇電流測量量程。

　　HCP8030D分為 30A 和 5A 兩個量程：30A 量程，探頭電流傳輸比0.1V/A;5A量程，探頭電流傳輸比 1V/A。

　　10.電源插口外部供電插孔，標配 DC12V/1A 適配器

　　常見問題解答：

　　1， HCP8000 系列產品是否匹配任何廠家示波器?

　　答：HCP8000 系列電流探頭輸出接口為標準的 BNC 接口，可匹配任何廠家示波器(示波器都是標準的 BNC 接口)，供電是由標配的適配器供電，無需通過示波器供電，使用非常方便。

　　2， HCP8000 系列產品是否可以測量小電流?

　　答：可以。目前 HCP8000 系列電流探頭有兩個量程，測量小電流時選擇低量程。HCP8030(D)的電流分辨率達到 1mA。測量小電流時，請精確消磁調零，調零后，探頭手柄位置不要隨意變動。為了更好的觀看波形，把示波器帶寬限制到 20MHz，排除不必要噪聲的干擾。測量幾mA 小電流時可以把被測導線在探夾中多繞幾圈，得出結果除以相應圈數即為實際電流值。
