普源精電RIGOL示波器電流探頭PCA1150的測量步驟詳解

　　普源PCA1150電流探頭直接與波形測量儀器的BNC輸入連接器相連，通過傳感器頭連接被測導體，可輕松捕獲電流波形。

　　主要特色:

　　高精度電流檢測

　　簡捷的電流測量

　　寬帶頻率特點

　　PCA1150:DC至10MHz

　　PCA1150導體直徑較大允許測量大電流

　　簡便的超量程輸入保護功能

　　獨創的薄膜霍爾效應元件

　　電流探頭使用方法：

　　測量準備：

　　1.準備一臺波形測量儀器。

　　2.將波形測量儀器連接至交流電源。

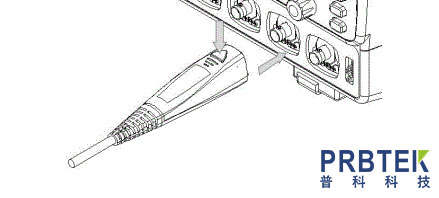

　　3.將電流探頭的輸出連接器連接至波形測量儀器的輸入端。

　　4. 打開波形測量儀器的開關，并檢查電源指示燈是否點亮。

　　5.打開電流探頭后，請等待至少30分鐘。剛接通電源時，由于預熱等因素，將產生明顯的零點漂移，因此，為保證測量的準確性，執行測量前，應將電流探頭預熱30分鐘以上。

　　消磁和零位調整：

　　1.如果波形測量儀器的輸入為地電平，應將其基線調整至零位。

　　2.將波形測量儀器的輸入耦合設置為直流。

　　△注意

　　斷開輸出連接器與波形測量儀器的連接時，首先解除鎖緊，然后將連接器拔出。未解除鎖緊而直接拔出或拉扯電纜線可能損壞終端連接器。

　　若使用 BNC轉香蕉插頭或其它類似連接器連接除BNC連接器之外的輸入端，請注意保證極性正確。

　　當電流探頭的電流傳感器連接被測導體時，請勿進行消磁操作，因為消磁操作會導致電流流入導體，可能會損壞被測電路的器件。

　　鑒于上述考慮，由于為電流探頭供電將產生消磁波形，因此為電流探頭供電前，請確保電流探頭未連接被測導體。

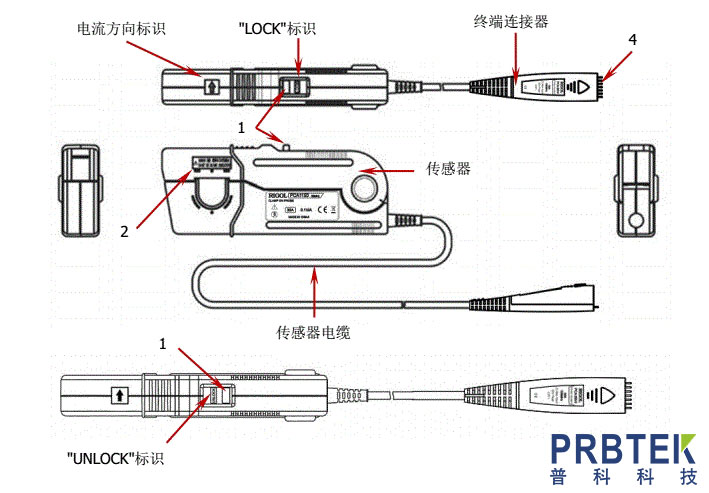

　　3.請確保電流傳感器處于鎖緊狀態(對于PCA1150，滑動開關上面顯示LOCK標識且無 UNLOCK標識顯示)。

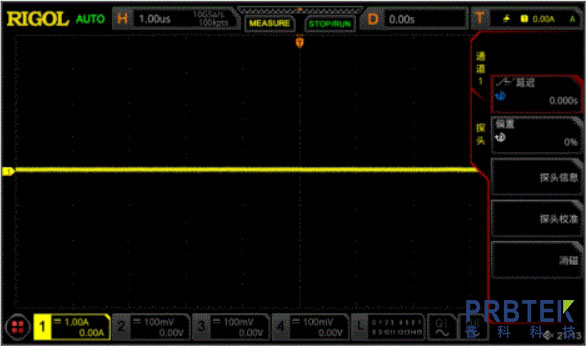

　　4. 在波形測量儀器上執行消磁操作。

　　5.在波形測量儀器上執行零位調整操作，將基線調至零位。

　　備注

　　調整粗調調整器時，請勿用力過大，否則，可能導致調整器脫落。請使用符合如下要求的一字螺絲刀:螺絲刀頭由陶瓷等非導電物質制成，厚0.4mm，寬1.8mm，長度不小于10mm。

　　測量步驟：

　　1.檢查并確保測量系統安全且上述準備工作已就緒。

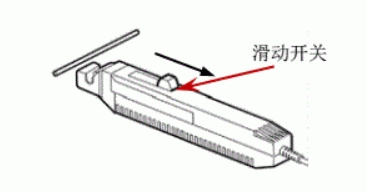

　　2.按照下圖箭頭所示方向撥動滑動開關打開電流傳感器(對于PCA1150，滑動開關上面顯示 UNLOCK標識，LOCK標識消失)。

　　3.調整電流傳感器，使其電流方向標識與待測導體中的電流方向一致，使用電流傳感器連接待測導體，并使待測導體位于孔中心。

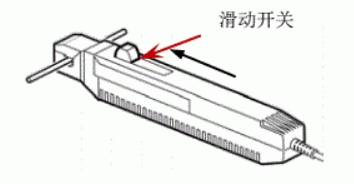

　　4. 按照下圖箭頭所示方向撥動滑動開關將電流傳感器鎖緊(對于PCA1150，撥動滑動開關直至上面顯示LOCK標識，UNLOCK標識消失)。

　　5.此時，您可以查看電流波形。PCA1150 的增益為0.01V/A。您可以通過波形測量儀器的電壓靈敏度計算出電流靈敏度。例如，對于PCA1030，波形測量儀器的電壓靈敏度為10mV/div，則電流靈敏度為(10mV/div)/(0.1V/A)=100mA/div。
