是德科技KEYSIGHT無源探頭N2873A產品特點及其使方法

　　是德科技KEYSIGHT無源探頭N2873A這款探頭具有直徑 2.5 毫米的小巧探針和低輸入電容，適合進行常規探測。

　　特點：

　　通用無源探頭

　　500 MHz 帶寬

　　10:1 衰減比

　　9.5 pF 輸入電容

　　10 M? 輸入電阻(端接到 1 M? 示波器輸入端時)

　　400 V CAT I 和 300 V CAT II 最高輸入電壓

　　示波器補償范圍：10 – 25 pF

　　N2873A 無源探頭具有直流至 500 MHz 帶寬和 10:1 衰減比，可以滿足各種測量需求。

　　Keysight N2870A 系列無源探頭外形緊湊，探頭直徑僅為 2.5 mm，而且輸入電容低，并配有各種微細間距探針附件，是探測當前高速數字應用中的高密度 IC 元器件或表面貼裝器件的理想工具。

　　尖銳的探針采用彈簧固定，可以避免探頭從被測器件上滑落。 絕緣的 IC 帽可將細小的探針保持在 IC 引線中間，避免探針與旁邊的引線發生短路。 標準的扁腳接地連接器和自粘式銅接地端子有助于減少接地電感，同時輕松地接觸地面。 可選的探針附件還可為要求嚴格的應用提供特定功能。

　　可與具有 1 M? 輸入端的 Keysight InfiniiVision 和 Infiniium 系列示波器兼容。 這個探頭與 Keysight 9000 系列 Infiniium 示波器一起裝運。

　　輕松訪問信號：

　　與傳統的5mm或3.5mm探針頭相比，2.5mm探針頭直徑的緊湊設計為被測電路提供了更好的可視性。這使得它更容易探測今天的細間距空間IC和組件。除此之外?？筛鼡Q的探頭尖端是彈簧加載的，防止它從你正在探測的設備上滑落。所有N2870A系列探頭均配有一個彈簧加載探頭和四個備用探頭(2個彈簧加載探頭，2個剛性探頭)

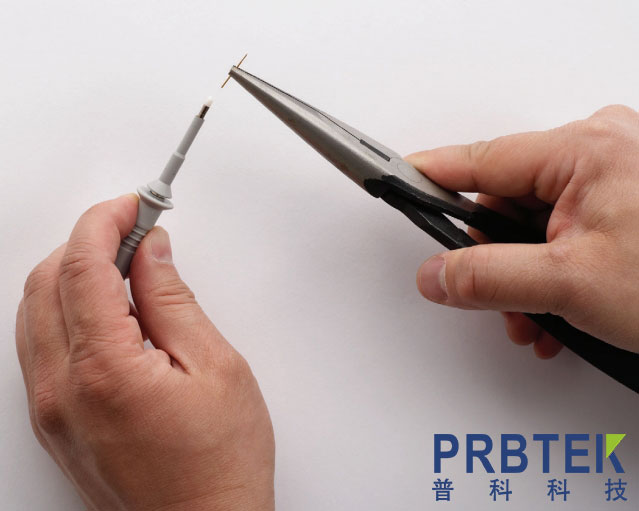

　　圖：鋒利的探頭尖端使探測當今精細的傾斜部件變得容易。

　　為了最大限度地減少高速信號振鈴的感應效應，使用創新的接地葉片或彈簧接地連接。與探頭一起提供的粘性銅焊盤可以附著在IC的頂部并連接到其接地引腳，以創建一個方便的接地平面供探頭連接。當與接地刀片一起使用時，這種方法為探測具有高頻內容的信號提供了理想的接地連接。

　　IC帽安裝在探頭尖端，提供了一個方便的自對準連接到細間距IC引腳。每個N2870A系列探頭配有5個不同的IC帽，適用于0.5mm至1.27 mm的IC引線間距。

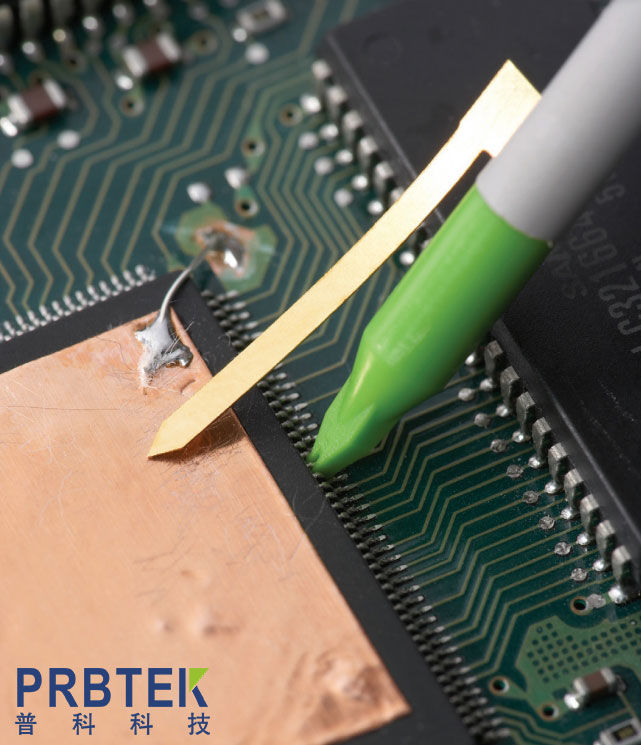

　　圖：帶有銅基板的短磨片提供了用于探測高頻信號的id-地連接。綠色0.5 mm間距IC帽適合在探頭尖端提供方便的自對準連接到IC引腳。
