泰克TEKTRONIX高壓差分探頭P5200A的使用操作步驟

　　泰克TEKTRONIX高壓差分探頭P5200A可與任何示波器配合使用，使用戶能夠在示波器接地的情況下安全地測量浮動電路。P5200A有源差分探頭將浮動信號轉換為低壓接地參考信號，可在任何接地參考示波器上安全方便地顯示。

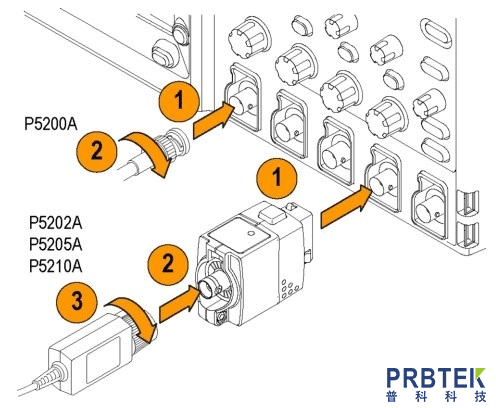

　　安裝使用說明：

　　要將P5202A、P5205A和P5210A探頭連接到具有VPI接口的示波器，您必須使用泰克TPA-BNC適配器。

　　要斷開探頭，首先要斷開探頭與電路的連接。接下來，逆時針旋轉卡圈以釋放探頭，然后撥出連接器。

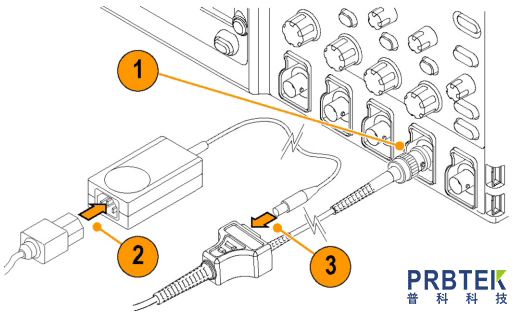

　　探頭功率(僅P5200A探頭)

　　P5200A探頭需要外部電源提供的直流電源。供應是探頭的標準配件。

　　僅使用P5200A探頭附帶的電源。如果使用不同的電源，可能會損壞探頭。

　　為避免觸電或火災，探頭的探頭體和輸出電纜應遠離被測電路。

　　探頭主體和輸出電纜不應與被測電路接觸。

　　將探頭連接到電路

　　為了減少震動或火災的風險，請僅使用探頭附帶的附件。不要超過探頭或探頭附件的電壓額定值或類別額定值(例如，ICATI，II，III，I)，取其較小者!當使用多個附件(例如，延長線和鉤夾)時，最低的附件探頭額定值適用于所有附件。

　　避免觸電。將您的手指放在探頭附件的指套后面，并遠離附件所示的陰影區域。
