泰克TEKTRONIX交直流電壓探頭TCP305A的使用方法

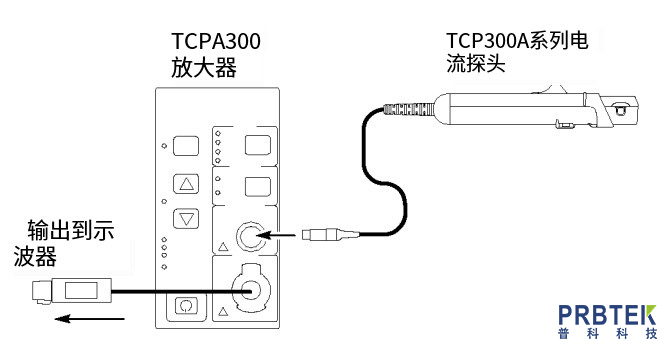

　　TEKTRONIX泰克TCP305A和TCP312A電流探頭的設計與TCPA300電流探頭放大器。

　　連接和消磁

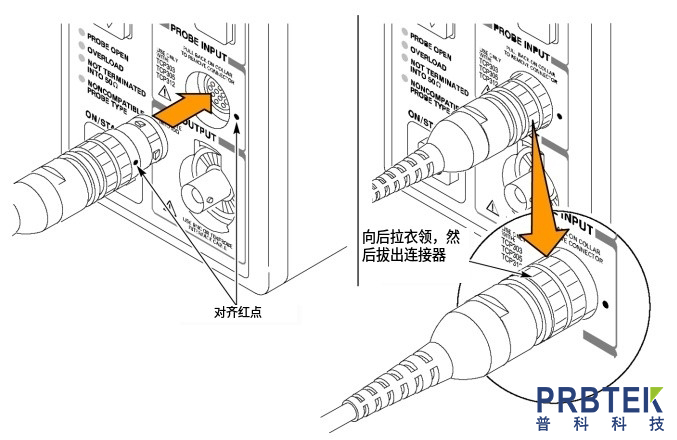

　　要將電流探頭連接到放大器，請對準兩個連接器上的紅點，然后輕輕將探頭連接器推入。不要扭曲連接器。要斷開探頭，首先將軸環向后拉，然后拔出連接器。

　　測量前先對探頭消磁:關閉探頭滑塊，按下放大器上的PROBE消磁AUTOBALANCE按鈕，然后等待5秒鐘，LED變?yōu)榫G色。

　　滑塊和導線夾

　　1.當滑塊處于關閉(鎖定)位置時，您可以消磁探頭。

　　2.將滑塊移動到解鎖位置，以將導體插入鉗口或從鉗口中取出導體。

　　3.鉗口可接受5mm(0.2in)直徑的最大導體尺寸。

　　警告:為防止探頭損壞，請勿將直徑大于5毫米(0.2英寸)的導體強行推入鉗口。

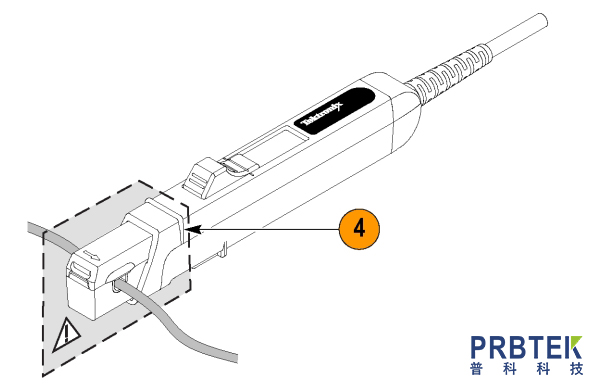

　　4.關閉導線周圍的鉗口并鎖定滑塊。當您進行測量時，請將您的手指放在探頭的分界線后面，并遠離陰影區域。

　　警告:不要將電流探頭連接到任何電壓或電流超過探頭額定值的導線上。

　　地面引線

　　6英寸的接地線將探測器周圍的防護罩接地電纜探頭端的變壓器。這使您可以將接地連接移動到更靠近所測量的電路的位置，從而提高高頻響應。接地引線夾在探頭底部的接地連接器上。

　　電流探頭上的接地引線用于高dV/dt環境。探頭在被測導體和電流檢測變壓器之間具有接地屏蔽。然后，任何電容耦合電流將流入地而不是變壓器繞組。

　　當您進行高頻測量時，將探頭接地引線連接到探頭接地連接器，并將鱷魚夾直接連接到射頻接地，以提高高頻(2MHz及以上)的EMI抑制。這將減少振鈴，并有助于繞過電容耦合的射頻電流，這可以流入探頭電纜。在某些情況下，移動接地引線或重新定位探頭，使其遠離被測電路中的噪聲源，可能會有所幫助。
