- 品牌：普源精電/RIGOL
- 型號：
- 產地：
- 供應商報價： ¥ 5580(僅供參考)
- 最大峰值電流：50000A
- 輸入輸出比：1000A:1V(±5%)
- 輸出阻抗：50Ω

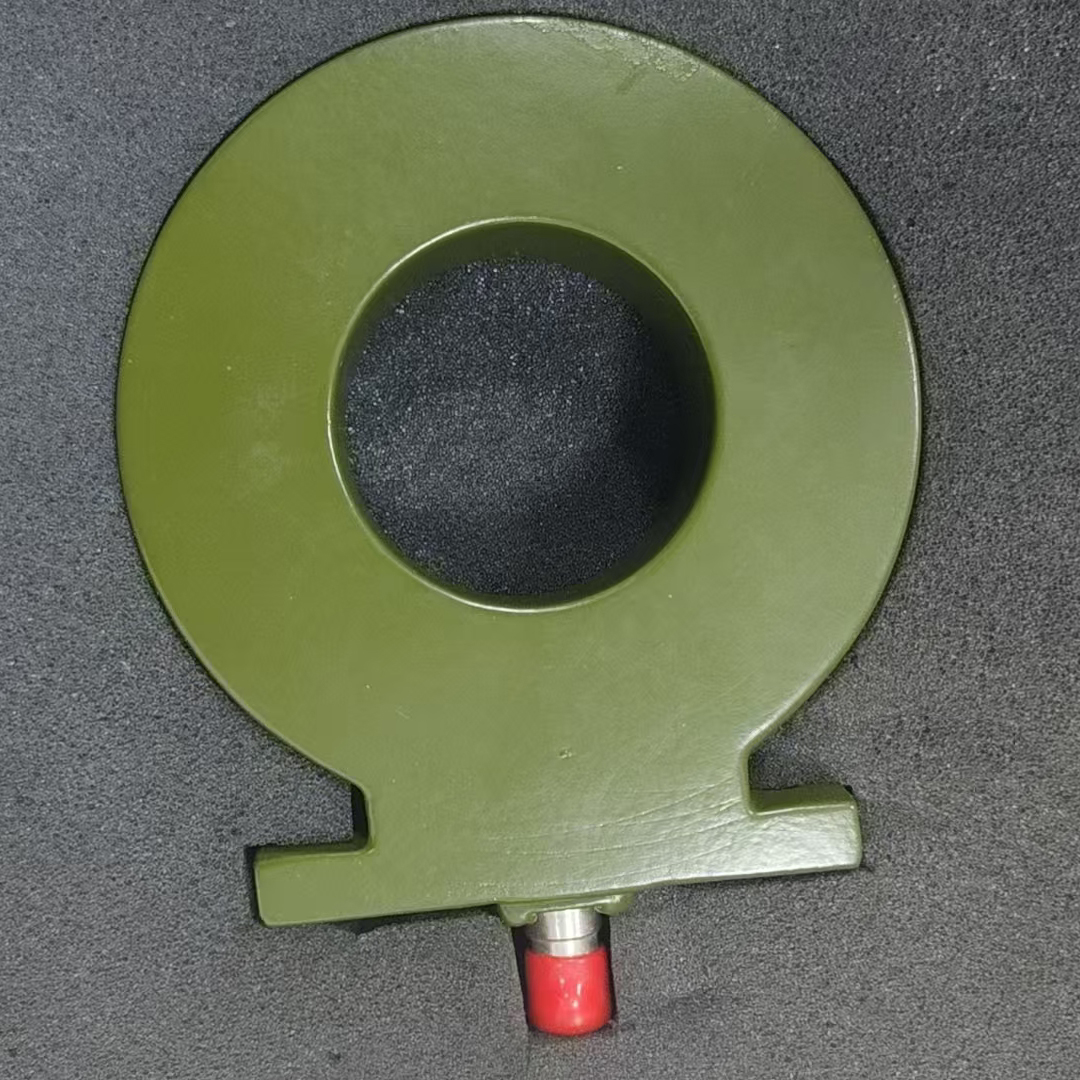

概 述
本產品可代替Pearson皮爾遜電流互感器，更多型號參數，詳詢客服!
電流互感器作為電力與電子測量領域的核心器件，基于電磁感應原理，以非接觸式測量方式與示波器、數據采集卡等設備協同作業。通過既定變比(如 1:1000、1:10000 等)將被測電路中的大電流線性轉換為可測量的小電流信號，實現測量回路與被測電路之間高達數千伏的電氣隔離，有效防止高壓竄入測量端，不僅消除了測試設備對被測系統的負載效應，更構筑起保障人員安全與設備穩定運行的關鍵防線。在技術性能層面，電流互感器具備卓越的寬頻帶響應能力，其工作頻率范圍可覆蓋從0.1Hz至數MHz，能夠精準捕捉納秒級上升沿的瞬態脈沖信號，以及開關電源中MHz級載波電流等周期性高頻信號。配合高速采樣示波器，可完整還原電流波形的時域細節，精確測量幅值、脈寬、上升/下降時間等關鍵參數。同時，其擁有毫安級分辨率的高靈敏度，配合低噪聲前端設計，即使面對微安級微弱電流信號也能清晰檢測;納秒級的信號傳輸延遲，確保了對電流波形快速變化的實時追蹤，避免信號失真，滿足射頻功率放大器、雷達發射機等對時序精度要求嚴苛的高頻電路測試需求。電流互感器廣泛應用于軍工領域的武器系統瞬態功率分析、醫療設備研發中的高頻電流監測，以及工業與科研中新能源汽車電機控制、高速通信芯片供電網絡的電流特性研究等場景，是高頻與脈沖電流精密測量的核心器件。
