知用CYBERTEK高頻交直流電流探頭HCP8030C

品牌：知用/CYBERTEK
型號：HCP8030C
產地：國產
供應商報價： ¥ 13280(僅供參考)
帶寬(-3dB)：DC-70MHz
上升時間：≤5ns
連續電流最大值：30Arms

收藏關注度： 84

　　概述

　　HCP8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，可準確快速捕捉電流波形;高精度，在電流測量量程范圍內，精度高達1%，滿足大部分測試領域的需要;兩個量程可供選擇，方便小電流測量;自動消磁調零功能，使用方便;聲光過流報警功能，提醒量程切換;電子輕觸式按鍵設計，使用壽命更長;標準的BNC輸出接口，可匹配任何廠家示波器。HCP8000系列電流探頭常用于開關電源、馬達驅動器、電子鎮流器、LED照明、新能源等設計和測試應用中。

　　HCP8030(C/D/H)體積輕巧，可在擁擠的電路板中使用自如;小型鉗夾可以在緊張的空間中探測電流，能夾住的導線直徑達5mm;可以測量30A的連續電流和50A的峰值電流，HCP8030提供50MHz的帶寬,HCP8030C提供70MHz的帶寬,HCP8030D提供100MHz帶寬;HCP8030H提供120MHz帶寬;探頭具有30A (10X)和5A (1X)兩個量程可選擇，5A (1X)量程特別適用于小電流測量，分辨率高達1mA。

　　產品電氣規格

型號		HCP8030C

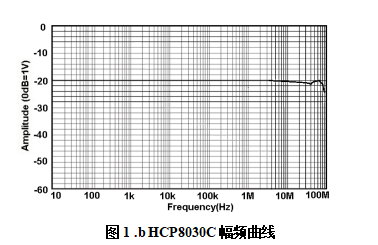

帶寬(-3dB)		DC-70MHz (圖1.b)
上升時間		≤5ns

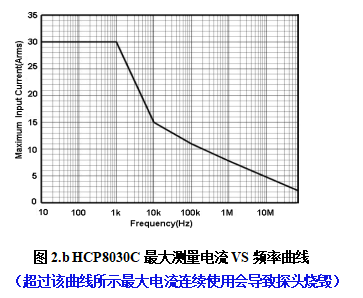

連續電流最大值		30Arms 圖2.b
峰值電流		50Apk
量程		5A	1X衰減
		30A	10X衰減
過流報警值		5A	≥5APk
		30A	≥50APk
電流傳輸比		5A	1V/A
		30A	0.1V/A
分辨率		5A	1mA
		30A	10mA
精度 (DC,45-66Hz最大連續電流)		5A	±1%±1mA
		30A	±1%±10mA

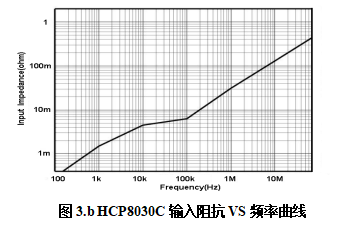

輸入阻抗		參考圖3.b
延時	探頭主機	14ns

	BNC (1m)	5ns
終端負載要求		≥100kΩ
供電方式		DC 12V/1A（標配適配器）
絕緣線電壓		300V CAT I
安全符合標準		EN61010-1: 2010+A1:2019 EN 61010-2-032:2019
EMC符合標準		EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013

詳細資料：知用CYBERTEK高頻交直流電流探頭HCP8030C產品資料

詳細資料：知用CYBERTEK高頻交直流電流探頭HCP8030C用戶手冊
