電動汽車牽引逆變器測試參考解決方案

　　使用這種基于示波器的解決方案，優化牽引系統的效率和可靠性。它可以快速、準確地分析牽引逆變器的動態 PWM 輸出。

　　通過以下方式幫助您提高系統性能并縮短上市時間：

　　三相 PWM 分析軟件，包括機械速度和扭矩測量以及 DQ0 控制參數測量

　　CAN、LIN 和 SENT 等常見車輛協議的串行協議解碼

　　用于注入信號的任意函數發生器

　　基于 PC 的遠程控制，確保與高壓和旋轉設備保持安全距離

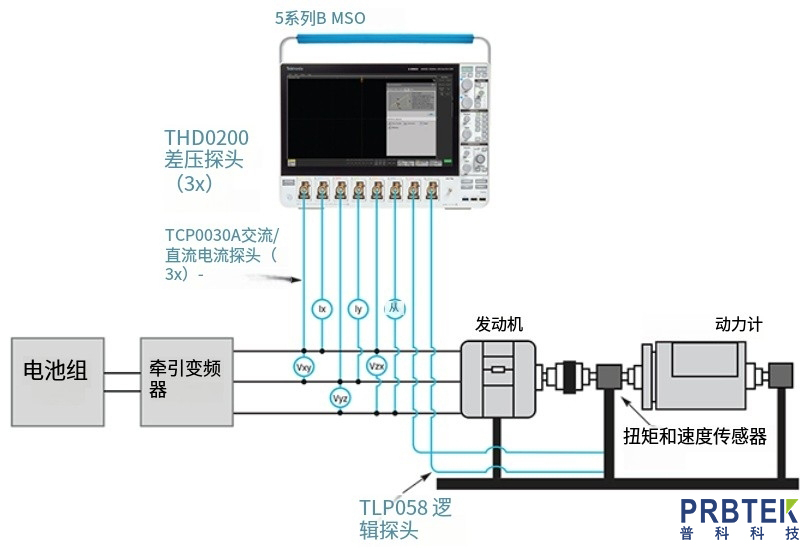

　　用于牽引逆變器和電機系統的端到端分析

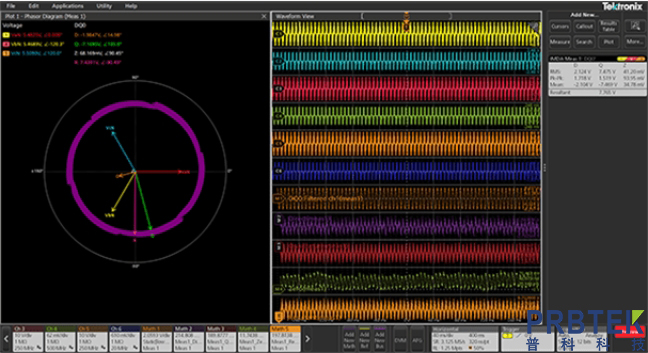

　　5 系列 B MSO 上的逆變器、電機和驅動器分析軟件簡化了對 PWM 輸出的觸發和三相測量的設置。相量圖幫助您直觀地了解和調試三相電氣問題。

　　IMDA 應用程序還支持獨特的 DQ0 測量，可提供有關矢量控制系統的重要見解。該應用程序以數學方式從逆變器的輸出中計算 D 和 Q，并實時顯示這些控制參數。

　　該應用程序可以解碼機械傳感器信號，支持對速度、加速度、方向、角度和扭矩進行分析。繪制一段時間內的測量結果，以同時觀察動態機械和電氣行為。

　　SOLN-IMDA-EV

　　電動汽車牽引逆變器分析參考解決方案

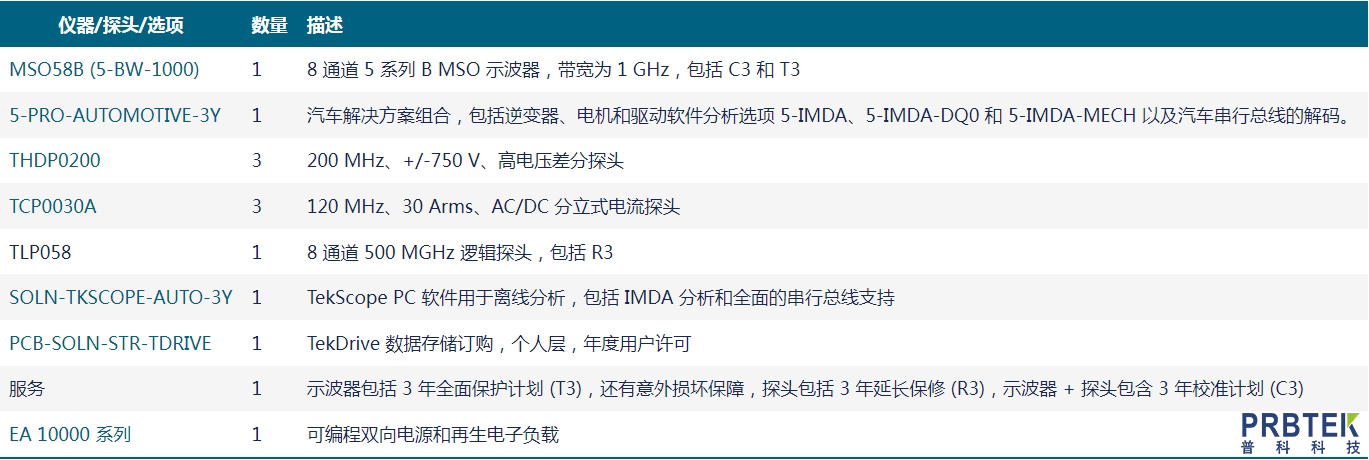

　　電動汽車牽引逆變器分析參考解決方案包括一整套用于調試和驗證牽引逆變器和電機系統的分析工具和探頭，包括為期 3 年的校準和維修保障。
