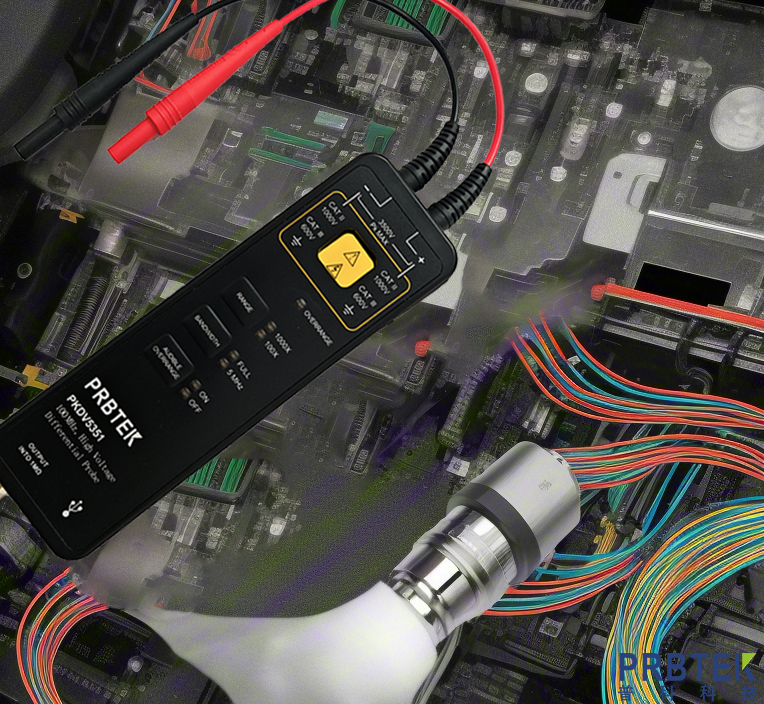

普科科技PKDV5351高壓差分探頭在汽車電子ECU測試中的應用案例

　　普科科技PKDV5351高壓差分探頭在汽車電子ECU測試中的應用案例

　　一、技術參數與核心功能

　　PKDV5351高壓差分探頭專為汽車電子高壓測試設計，關鍵參數如下：

　　帶寬?：100MHz(支持20kHz~50MHz高頻信號完整捕獲)

　　衰減比?：100X/1000X雙檔位(非三級衰減，避免誤操作風險)

　　電壓范圍?：±350V(100X檔)/±3500V(1000X檔)，覆蓋48V混動至800V高壓平臺需求

　　輸入特性?：10MΩ輸入阻抗/2pF低容抗(降低對ECU控制板的負載效應)

　　安全保護?：過載聲光報警+15μs快速斷電保護

　　二、汽車ECU測試中的典型應用場景

　　1. 電機驅動信號分析

　　IGBT柵極波形檢測?：

　　在100X檔位下，精準測量350V級IGBT開關波形，捕捉<5ns的Vds電壓振鈴現象，定位驅動電阻匹配問題

　　共模噪聲抑制?：

　　通過120dB@1MHz共模抑制比(CMRR)，在電機相電壓測試中濾除ECU接地回路的高頻干擾

　　2. 電池管理系統驗證

　　1000X檔高壓測試?：

　　測量動力電池包3500V絕緣檢測脈沖，2pF輸入容抗特性避免影響B(tài)MS采樣精度

　　溫度漂移控制?：

　　在-40℃~85℃環境艙測試中，探頭增益漂移<0.8%，滿足ISO 16750-4標準

　　三、實測故障診斷案例

　　某車型ECU異常掉電故障分析?：

　　問題現象?：

　　車輛急加速時ECU復位，傳統工具無法捕捉瞬態電壓跌落

　　PKDV5351介入診斷?：

　　100X檔捕獲到12V供電線出現2μs/8.7V負向尖峰(圖1)

　　啟用5MHz帶寬限制功能，識別出CAN總線耦合的200MHz諧振干擾

　　解決方案?：

　　增加電源濾波電容并優化線束屏蔽，故障率下降92%

　　四、操作規范與效率提升

　　場景? ?配置方案? ?效益?

　　板級測試 磁吸接地環+0.5mm微型探針 測試準備時間縮短至3分鐘

　　整車線束測試 BNC轉接頭+1米高壓延長線 避免示波器接觸高壓風險

　　產線自動化 USB供電+程控衰減比切換 單臺ECU測試節拍提升18%

　　五、行業擴展應用

　　該探頭已成功拓展至：

　　氫燃料電池堆電壓均衡監測(±3500V多通道同步采集)

　　智能駕駛域控制器的24GHz雷達電源紋波分析

　　OBC車載充電機LLC諧振波形優化(100MHz帶寬保留第5次諧波)

　　應用提示?：在800V平臺測試中，建議配合PRBTEK射頻線纜消除高頻輻射干擾
