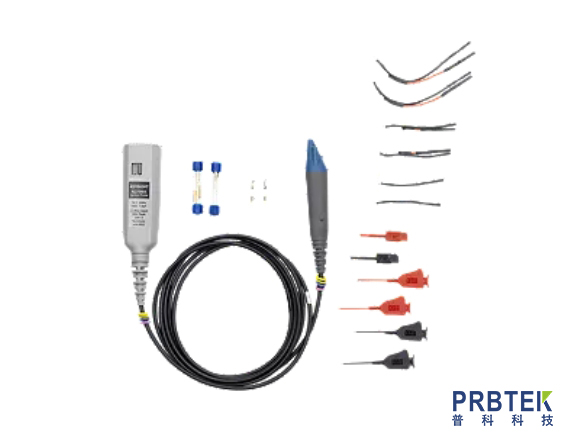

Keysight N2797A低壓差分探頭在極端環境下的高速SerDes測試應用

　　一、極端環境測試新標準

　　隨著汽車電子、航空航天和工業設備對高可靠性需求的提升，Keysight N2797A探頭通過其特殊設計滿足了極端環境測試需求：

　　溫度適應性突破：

　　工作溫度范圍：-40°C至+85°C(超越常規探頭-20°C~60°C限制)

　　熱循環穩定性：通過200次-40°C?85°C循環測試后，帶寬變化<3%

　　冷啟動特性：在-30°C環境下可在5分鐘內達到全性能

　　二、關鍵參數升級解析

　　三、特殊環境測試應用案例

　　1. 汽車電子驗證

　　發動機艙測試流程：

　　1. 使用高溫硅膠套保護探頭尖端

　　2. 設置溫度循環剖面(-40°C→125°C)

　　3. 監測CAN FD信號在溫度瞬變時的：

　　眼圖閉合度變化

　　抖動溫度系數

　　阻抗匹配穩定性

　　實測數據：

　　2. 航天電子測試

　　衛星組件驗證：

　　在真空-溫度復合環境中：

　　保持1.2GHz有效帶寬(@10^-3 Torr)

　　無電弧放電現象(@50km等效高度)

　　成功捕獲到：

　　低溫引起的信號遲滯

　　熱循環導致的接觸電阻變化

　　3. 工業設備驗證

　　機器人電機驅動測試：

　　在85°C高溫+95%RH條件下：

　　持續監測PWM死區時間變化(精度±150ps)

　　準確識別出：

　　溫度導致的柵極驅動延遲

　　濕度引發的振鈴現象

　　四、特殊設計特性詳解

　　1. 環境適應性設計

　　熱補償電路：采用溫度系數<5ppm/°C的精密電阻網絡

　　防凝露處理：探頭尖端特殊涂層防止結露

　　電纜強化：-55°C仍保持柔韌性的特種材料

　　2. 人機工程學改進

　　LED照明系統：

　　亮度可調(10-1000lux)

　　低溫下啟動時間<2秒

　　功耗僅50mW

　　模塊化附件：

　　包含：

　　高溫測試鉤(耐125°C)

　　防靜電鑷子套件

　　磁性定位底座

　　3. 供電系統優化

　　AutoProbe接口供電：

　　工作電壓：8-15VDC

　　功耗：1.2W(@25°C)

　　支持熱插拔切換

　　電源噪聲抑制：

　　PSRR>80dB @100MHz

　　紋波抑制<2mVpp

　　五、測試配置建議

　　1. 極端環境測試套件

　　推薦配置清單：

　　1. N2797A探頭主體

　　2. N2798A附件套件(含耐極端環境配件)

　　3. 高溫測試夾具(選配)

　　4. 環境艙適配支架

　　5. 溫度補償校準源

　　2. 校準策略

　　溫度補償校準流程：

　　1. 在25°C基準溫度下執行全參數校準

　　2. 在-40°C、0°C、85°C三個溫度點進行：

　　帶寬驗證

　　偏置電壓補償

　　時延校準

　　3. 生成溫度補償曲線(存儲于探頭EEPROM)

　　六、技術演進方向

　　1. 下一代產品特性

　　N2799A開發中：

　　帶寬擴展至3GHz

　　工作溫度范圍-55°C~150°C

　　集成非接觸式測溫功能

　　2. 智能監測功能

　　實時溫度補償算法

　　磨損度預測系統(基于探頭使用大數據)

　　自動ESD防護狀態監測

　　結語

　　Keysight N2797A通過其1.5GHz帶寬、-40°C至+85°C的工作溫度范圍以及1MΩ//1pF的低負載特性，重新定義了極端環境下的高速信號測試標準。其創新的LED照明系統和加固型設計，使得在惡劣條件下的精密測量成為可能。建議用戶在以下場景優先考慮該探頭：

　　1. 汽車電子高溫老化測試

　　2. 航天級組件可靠性驗證

　　3. 工業設備極限環境認證

　　4. 任何需要同時兼顧高頻性能和溫度穩定性的測量場景
