電流注入探頭在傳導抗擾度測試系統中的應用研究

　　傳導抗擾度測試是評估電子設備電磁兼容性(EMC)性能的重要環節，而電流注入探頭作為該測試系統的核心組件，其性能直接影響測試結果的準確性和可靠性。本文將全面探討電流注入探頭在傳導抗擾度測試系統中的應用原理、技術特點、實施方法以及實際案例分析。

　　一、傳導抗擾度測試概述

　　1.1 測試目的與意義

　　傳導抗擾度測試旨在評估電子設備在受到傳導性電磁干擾時的性能穩定性。通過模擬現實環境中可能存在的各種傳導干擾，驗證設備在干擾條件下的工作可靠性，確保其在實際應用環境中能夠正常運行。

　　1.2 測試基本原理

　　傳導抗擾度測試通過向被測設備的電源線、信號線或控制線注入特定頻率和幅度的干擾信號，觀察設備是否出現性能下降或功能異常。測試過程中，干擾信號通過耦合裝置注入被測線路，同時監測設備的響應情況。

　　二、電流注入探頭的技術原理

　　2.1 基本結構與工作原理

　　電流注入探頭本質上是一種寬頻帶電流互感器，由高磁導率磁芯和繞組構成。當探頭夾住被測電纜時，通過電磁感應原理將干擾信號耦合到被測線路上。探頭的一次側連接干擾信號源，二次側則與被測電纜形成電磁耦合回路。

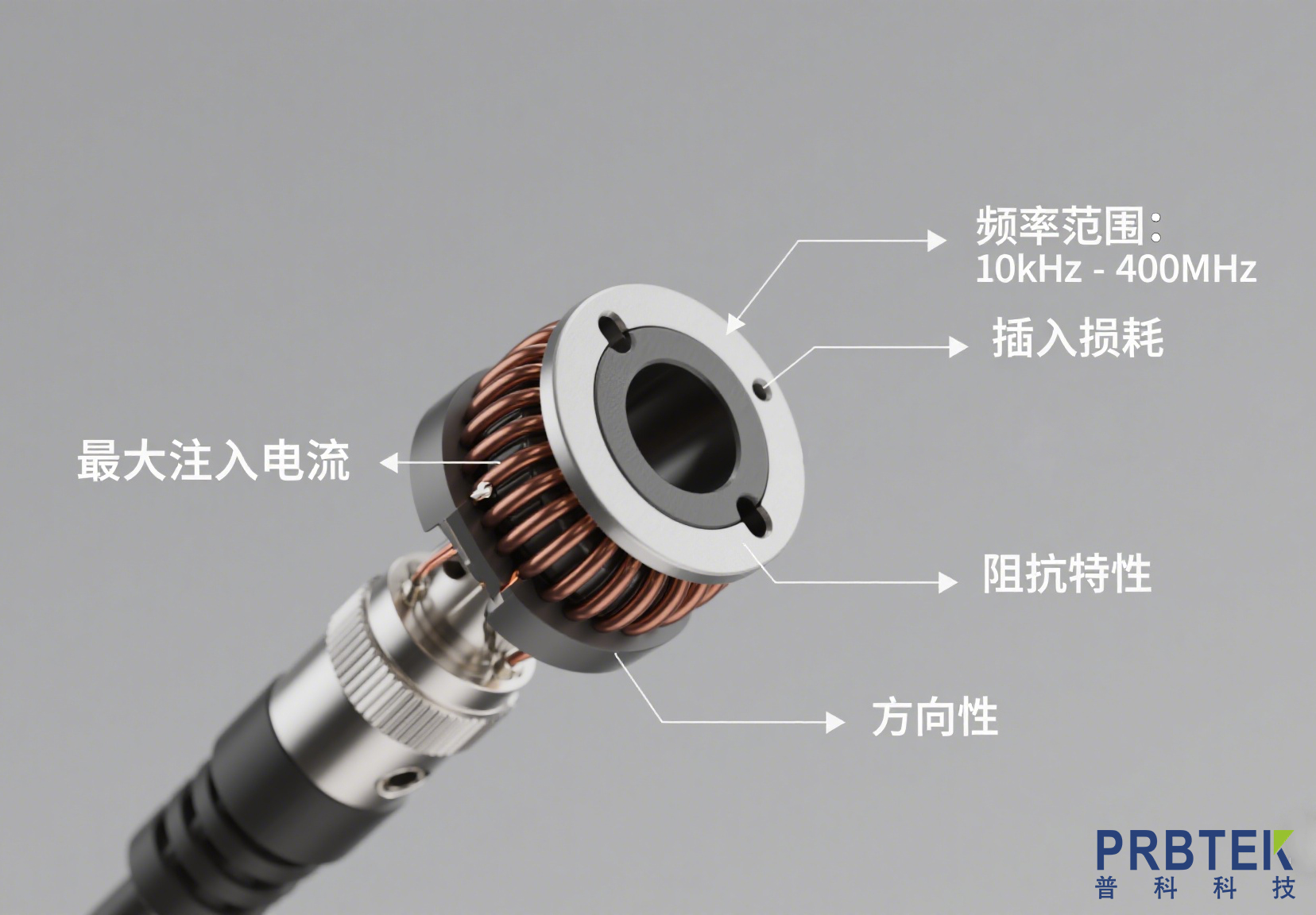

　　2.2 關鍵性能指標

　　1.頻率范圍：決定探頭適用的測試頻段，通常覆蓋10kHz至400MHz

　　2.插入損耗：反映探頭對信號傳輸效率的影響

　　3.最大注入電流：表征探頭的功率處理能力

　　4.阻抗特性：影響信號傳輸質量和匹配程度

　　5.方向性：決定信號注入的單向性或雙向性

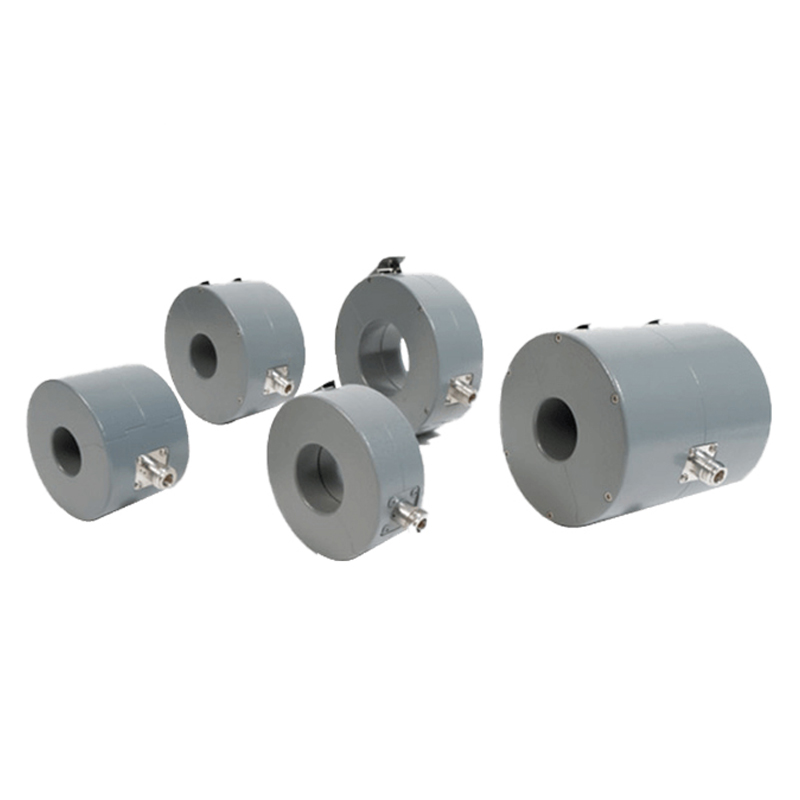

　　2.3 探頭類型與選擇

　　根據應用場景不同，電流注入探頭可分為：

　　大電流注入探頭：用于高嚴酷等級測試

　　小電流注入探頭：用于敏感設備測試

　　寬帶注入探頭：覆蓋寬頻率范圍

　　窄帶注入探頭：針對特定頻段優化

　　三、電流注入探頭在測試系統中的應用

　　3.1 典型測試系統構成

　　一個完整的傳導抗擾度測試系統通常包括：

　　1.信號發生器：產生所需干擾信號

　　2.功率放大器：放大信號至所需電平

　　3.電流注入探頭：將干擾耦合到被測線路

　　4.監測設備：觀察被測設備響應

　　5.輔助設備：包括衰減器、定向耦合器等

　　3.2 測試實施流程

　　1.系統搭建：按照標準要求連接各設備

　　2.探頭安裝：正確夾持被測電纜，確保良好接觸

　　3.校準驗證：確認系統各環節工作正常

　　4.測試執行：按照測試計劃注入干擾信號

　　5.結果記錄：詳細記錄設備響應情況

　　3.3 測試方法分類

　　根據注入方式不同，傳導抗擾度測試可分為：

　　1.直接注入法：干擾信號直接注入被測線路

　　2.耦合/去耦網絡法：通過專用網絡實現信號注入

　　3.電流鉗注入法：使用電流注入探頭進行非接觸式注入

　　四、關鍵技術問題與解決方案

　　4.1 常見技術挑戰

　　1.信號失真問題：高頻信號傳輸過程中的波形畸變

　　2.阻抗匹配問題：系統各部件間阻抗不匹配導致的信號反射

　　3.功率限制問題：高功率測試時的探頭飽和現象

　　4.重復性問題：不同測試間結果的一致性保障

　　4.2 解決方案與實踐經驗

　　1.優化探頭設計：采用高磁導率材料和特殊繞組結構

　　2.嚴格校準程序：定期進行系統校準和驗證

　　3.合理系統配置：根據測試需求選擇適當設備組合

　　4.環境控制：保持穩定的測試環境條件

　　五、行業應用案例分析

　　5.1 汽車電子領域應用

　　在汽車電子傳導抗擾度測試中，電流注入探頭用于模擬車載環境中可能出現的各種傳導干擾。典型測試包括：

　　電源線傳導抗擾度測試

　　信號線瞬態抗擾度測試

　　數據總線干擾注入測試

　　5.2 醫療設備測試應用

　　醫療設備對電磁干擾極為敏感，電流注入探頭用于評估設備在電磁干擾環境下的工作穩定性。重點測試項目包括：

　　生命維持設備的抗干擾能力

　　醫療影像設備的信號完整性

　　植入式電子設備的可靠性

　　5.3 工業控制系統測試

　　工業環境電磁干擾復雜多樣，電流注入探頭用于驗證控制系統的抗干擾性能。主要關注：

　　PLC系統的傳導抗擾度

　　傳感器信號的抗干擾能力

　　通信網絡的穩定性

　　六、標準符合性與未來發展

　　6.1 相關測試標準

　　電流注入探頭的應用需符合多項國際和國家標準，包括但不限于：

　　IEC 61000-4-6：傳導抗擾度測試基本標準

　　ISO 11452-4：汽車電子大電流注入測試

　　GB/T 17626.6：中國國家標準等效采用IEC標準

　　6.2 技術發展趨勢

　　1.更高頻率范圍：向GHz級發展以滿足新型設備需求

　　2.智能化設計：集成自診斷和自動校準功能

　　3.多功能集成：結合多種測試功能于一體

　　4.材料創新：采用新型磁性材料提升性能

　　結論

　　電流注入探頭作為傳導抗擾度測試系統的關鍵部件，其性能直接影響測試結果的準確性和可靠性。隨著電子設備復雜度提高和電磁環境日益復雜，對電流注入探頭的性能要求也不斷提升。未來，更高性能、更智能化的電流注入探頭將繼續推動傳導抗擾度測試技術的發展，為電子設備的電磁兼容性保障提供更加可靠的技術支持。
