知用EM5020B與EM5020A放大器的對比優勢?

　　EM5020前置射頻放大器配合本公司EM5030近場探頭使用，主要對所要測試的微弱信號進行放大， 頻率范圍9kHz-3GHz;EM5020A增益約為20dB，EM5020B增益約30dB,可以大大提高系統測試的靈敏度。標配USB適配器和USB升壓電源轉接線，可以直接通過頻譜分析儀或者接收機自帶的USB接口供電，使用更加方便。配合本公司EM5030近場探頭可以快速準確地確定電磁干擾源頭，避免盲目更改EMI設計，能大幅提高產品開發效率，并降低開發成本。

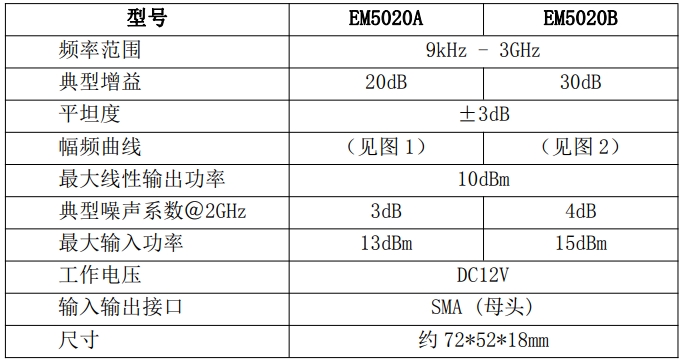

　　EM5020A放大器，增益為20dB。EM5020B放大器，增益為30dB，對頻譜儀的底噪要求就會小一些，測小信號靈敏度會更好。

　　應用：

　　■ EMI 干擾源定位測試系統

　　■ 小信號放大

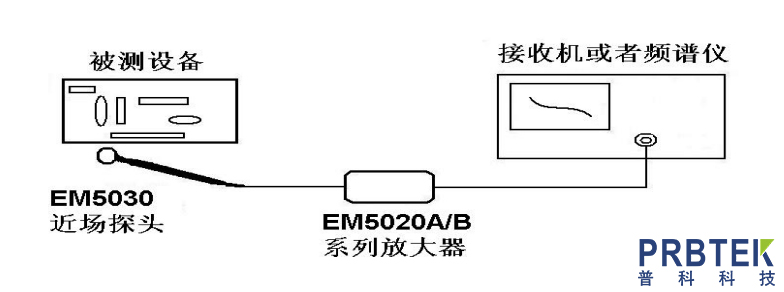

　　干擾源測試系統示意圖：

　　使用步驟：

　　將前置射頻放大器輸出端口連接到頻譜儀或者接收機

　　連接前置射頻放大器電源

　　連接輸入信號(確保輸入信號功率沒超過射頻放大器最大輸入功率)

　　使用須知

　　未知信號大小測量時，不能連接前置射頻放大器!確認信號很微弱時，才能連接前置射頻放大器。

　　EM5020A 最大輸入功率 13dBm;EM5020B 最大輸入功率 15dBm;超過該值可能會引起射頻放大器損壞。

　　配合 EM5030 使用時，確保周?chē)鷽](méi)有強磁場存在后，才能連接前置射頻放大器。
