CYBERTEK知用柔性電流探頭CP9120SA的使用操作方法分享

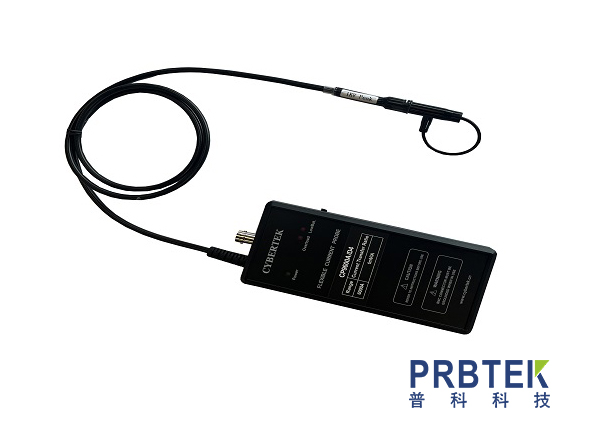

　　CP9000SA 系列探頭感應環細小柔軟，線徑典型值 2.5mm、2.5mm*1.2mm、1.6mm，耐壓值分別高達2kVpk、1kVpk和1kVpk，其中，D2A 系列電流環的線圈耐溫能達到 150℃，非常適合MOSFET，IGBT 器件管腳電流測量(TO-220,TO-47 封裝)、電容紋波電流測量等小封裝器件電流測量。

　　操作方法：

　　1) 探頭與示波器或者其它測量?jī)x器連接時，要求示波器或者其它測量?jī)x器有參考地且輸入阻抗設置為 1MΩ(或者≥100kΩ);根據探頭靈敏度指標設置示波器衰減比例:例如CP9012A靈敏度為 50mV/A，示波器設置 20X;CP9600A 靈敏度為 1mV/A,示波器設置1000X。

　　2) USB 供電電壓接入探頭或者裝上 4 節5 號電池給探頭供電，開關打到ON 位置，綠色電源指示燈亮。

　　3) 插入被測電流引線(或者引腳)，確保電流感應環插頭插到位(插到底部為止)，且被測導線從探頭感應環中間穿過，否則影響測量精度。CP9000LA 系列需要旋鈕鎖住探頭。

　　4) 被測電路通電。

　　5) 測量結束后，先斷開電路，再拔下探頭環。

　　6) 斷開探頭電源，保存好探頭。

　　測量時注意事項：

　　1) 為保證測量精度，測量時被測導線應穿過探頭環中心位置。

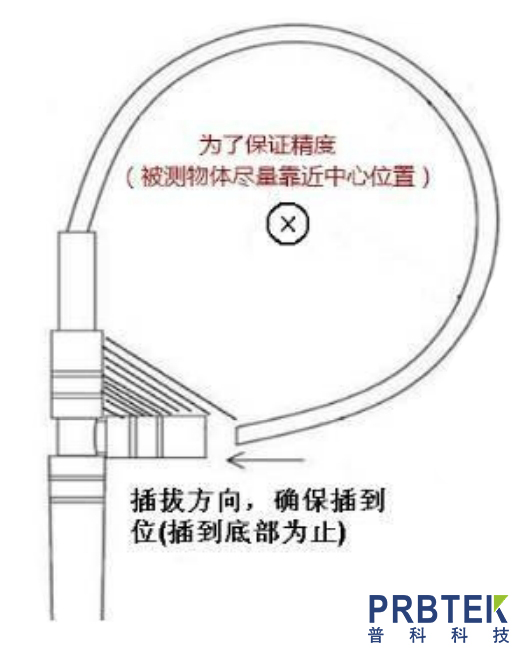

　　2) 感應環交界處誤差最大，如下圖陰影區域，測量誤差最大，被測導線應盡量避免該區域。

　　3) 測量時確保探頭環插到位(插到底部為止)，否則影響測量精度。

　　4) 測量被測信號時，若附近有強烈磁場干擾源(如多圈線圈組成的磁場輻射源)，應盡可能遠離，否則會引起測量誤差。

　　5) 測量被測信號時，探頭應盡量遠離高速變化的高壓信號干擾源(如100V/us 以上信號)或者頻率達到 MHz 級別以上的干擾源，否則會引起測量誤差。

　　6) 判斷周圍是否有很強干擾源，可以使用如下方法：探頭環放在被測導線周圍，未夾住導線，測量周圍干擾信號強度。

　　注：圖中陰影區域誤差最大， 被測導線應盡量避免該區域
