是德科技KEYSIGHT柔性電流探頭N7040A的應用及其使用注意事項

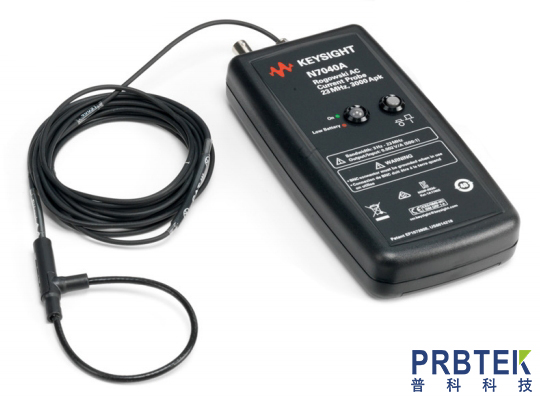

　　是德N7040A/1A/2A 羅氏柔性電流探頭可讓您監測流過導體的交流電流。這些探頭可在較寬的頻率范圍內提供準確的非接觸式交流電流測量，從而確保高帶寬性能，同時盡可能減少對被測電路的干擾。

　　這些探頭有一個薄，輕，靈活，易于使用的環形羅戈夫斯基線圈，使電流能夠在最難以到達的部件和受限制的空間中進行測量。線圈尺寸與待測電流的大小無關，只要探頭的di/dt額定值不超過即可。

　　應用

　　用于功率轉換器開發和診斷。以下是一些實例:

　　在小至TO-220或TO-247的MOSFET或IGBT器件中使用N7042A探頭。

　　在小型至TO-247的MOSFET或IGBT器件中，或在N7040A/N7041A探針的情況下，在大功率模塊的端子周圍。

　　在電力設備中的粘結導線中

　　測量半導體中的功率損耗

　　用于監測小型電感器、電容器、避雷器電路等的電流

　　測量具有高直流電流或在高直流磁場存在下的導體上的小交流彎曲。例如監測電容器波紋。

　　用于測量從功率頻率到射頻應用的高頻正弦、脈沖或瞬態電流

　　測量電機驅動器中的電流，特別是VSD、UPS或SMPS電路中的功率質量測量

　　用于評估電源開關的開關性能(雙脈沖測試儀)

　　用以測量高階諧波

　　探頭使用注意事項

　　羅氏線圈的極薄和柔韌的性質使它精致而脆弱，需要小心處理，以延長其使用壽命。以下部分提供了適當處理線圈的說明，并列出了應采取的一些預防措施，以避免線圈損壞。

　　切割/解割線圈時的注意事項

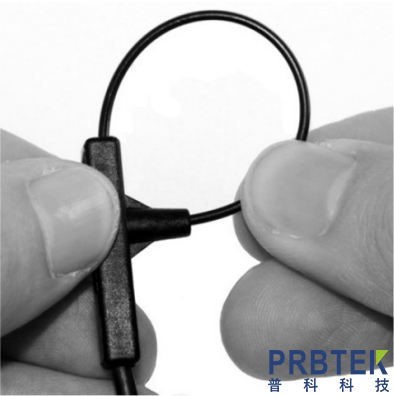

　　按下圖示，握住探針的套圈，同時切割/松開線圈。

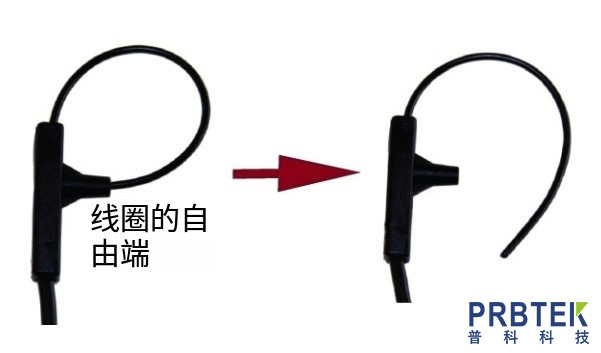

　　將線圈從其自由端解開，如下圖所示。

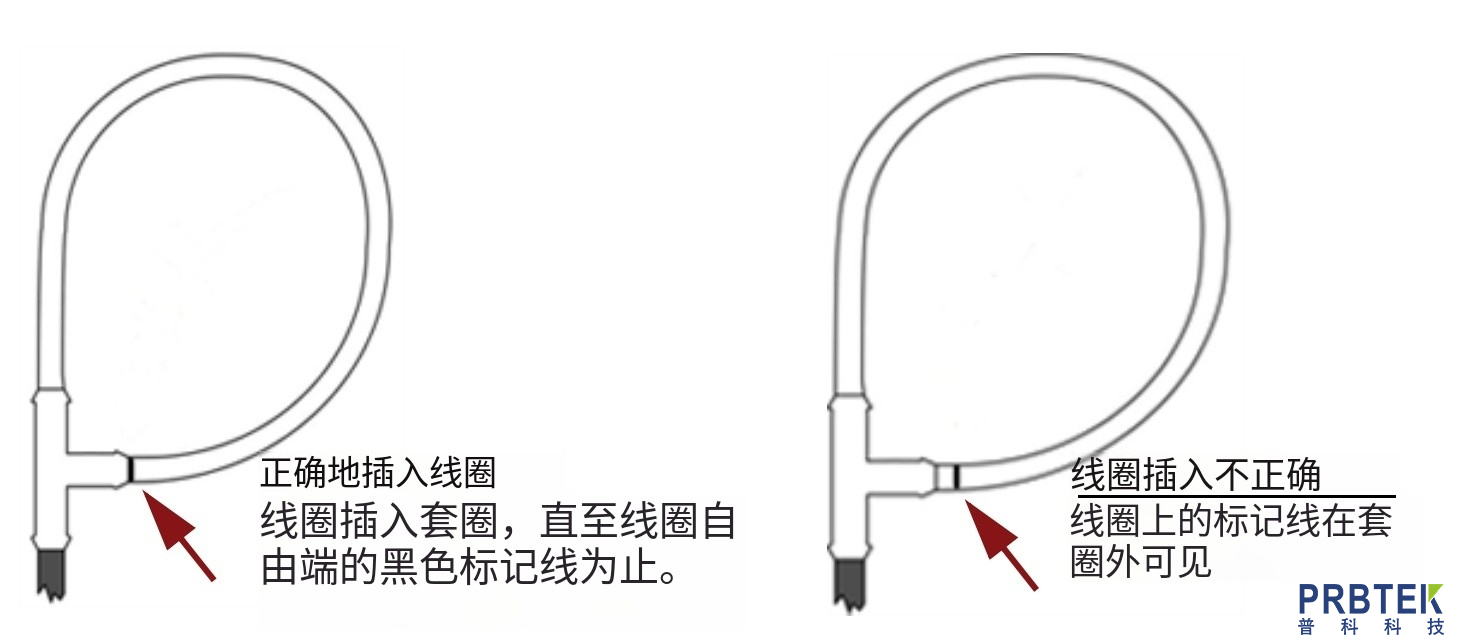

　　對于N7040A/N7041A探頭，請確保線圈正確且完全插入探頭的套圈內，如下圖所示。

　　對于N7042A探頭，線圈具有摩擦配合。當線圈的自由端不能進一步放松到套圈中時，它被認為完全插入套圈中。

　　使用注意事項：

　　如果線圈正確地插入套管內，線圈將保持在原位，直到釋放。如果線圈插入不正確，線圈在使用時可能會彈開。此外，測量的準確性將受到很大影響。

　　切勿將線圈的自由端壓入套圈內，否則會損壞線圈的絕緣。

　　注意不要將任何力加在連接線圈的電纜上，這可能會損壞線圈。

　　在繞導線彎曲線圈時，應考慮線圈的最小彎曲半徑，以避免損壞線圈。

　　N7040A-14毫米

　　N7041A-14毫米

　　N7042A-10毫米

　　不使用時，建議將線圈存放在保護箱內。
