泰克TEKTRONIX低壓單端探頭TAP2500的使用及校準方法

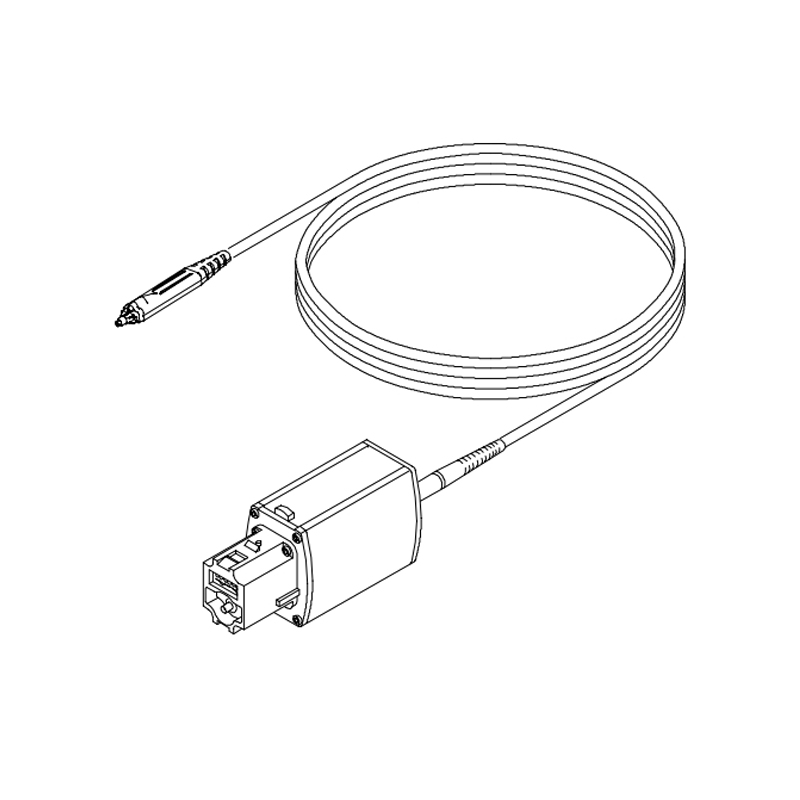

　　TEKTRONIX泰克TAP2500是具有新型 Tektronix TekVPI 示波器接口的示波器，有源探頭可在直流到 2.5 GHz范圍內進行精確測量，且為電路帶來的負荷達到最低。主要功能包括：

　　帶寬：直流到 ≥ 2.5 GHz

　　具有 ±10 伏偏置能力的 ±4 伏動態范圍

　　10X 衰減

　　40 kΩ 輸入阻抗

　　<0.8 pF 輸入電容

　　TekVPI 接口

　　用于探測密集線路的小型輕質探頭頭部

　　安裝使用：

　　連接到主儀器

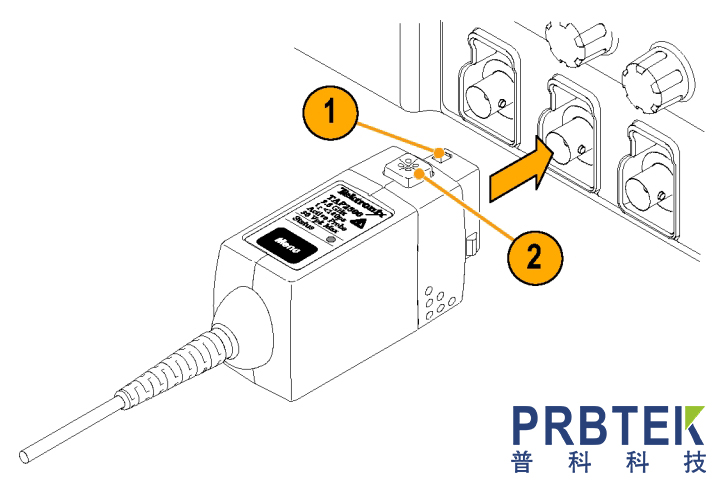

　　1. 將探頭推入 TekVPI 插座。完全嚙合時探頭會被卡住。連接探頭后，主機儀器將從探頭讀取信息并識別設備。

　　2. 要斷開連接，請先按下閉鎖釋放按鈕，然后從儀器中拉出。

　　探頭控制和指示器

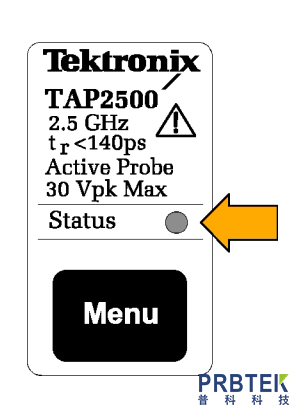

　　狀態 LED

　　接通探頭電源后，多色狀態 LED 將：

　　在成功完成開機自檢例行程序后發綠光。此時，探頭處于正常工作模式。

　　在存在錯誤情況時發紅光。

　　菜單按鈕

　　1. 按探頭的 Menu(菜單)按鈕，可以在示波器上顯示 Probe Control (探頭控制)屏幕。

　　2. 使用儀器上的觸摸屏按鈕設置探頭參數。

　　3. 再次按 Menu(菜單)按鈕，即可關閉 Probe Control(探頭控制)屏幕。

　　AutoZero(自動調零)

　　建議您在下列情況下運行探頭 AutoZero(自動調零)例行程序：

　　20 分鐘的暖機時間后

　　探頭工作溫度變化幅度為 ±5°C 時

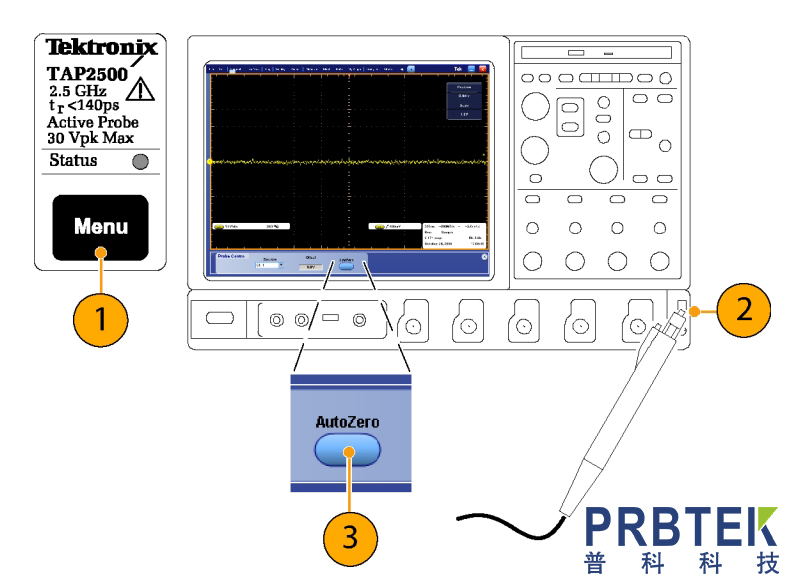

　　1. 按探頭 Menu(菜單)按鈕，可以在示波器上顯示 Probe Control (探頭控制)屏幕。

　　2. 將探頭端部短接到接地端。

　　3. 按儀器上的 AutoZero(自動調零)按鈕執行 AutoZero(自動調零)例行程序。

　　校準方法

　　探頭校準例行程序?qū)μ筋^和示波器組合的增益和偏置進行優化，可最大限度降低測量誤差。建議您在使用的每個通道上都進行探頭校準。每個通道上都保存了每個探頭自己的校準常數。

　　前提條件

　　設備必須預熱 20 分鐘，并且主機儀器的校準狀態必須為“通過”。

　　所需設備

　　校準必需的設備與功能檢查所需的設備相同。

　　測試方法

　　要檢查儀器的校準狀態，請執行以下操作：

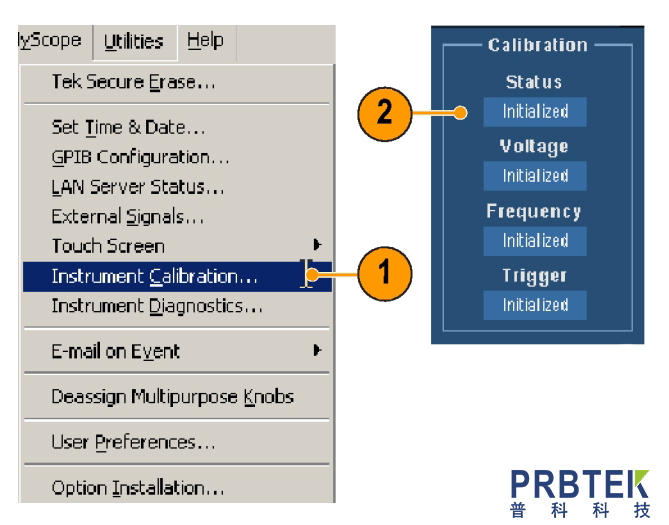

　　1. 從 Utilities(輔助功能)菜單中選擇 Instrument Calibration (儀器校準)。

　　2. 在 Calibration(校準)框中，檢查 Status(狀態)字段是否出現 Pass(通過)。如果不是，請斷開示波器的所有探頭和信號源，并運行 Signal Path Compensation (信號路徑補償)程序(見下一步)。

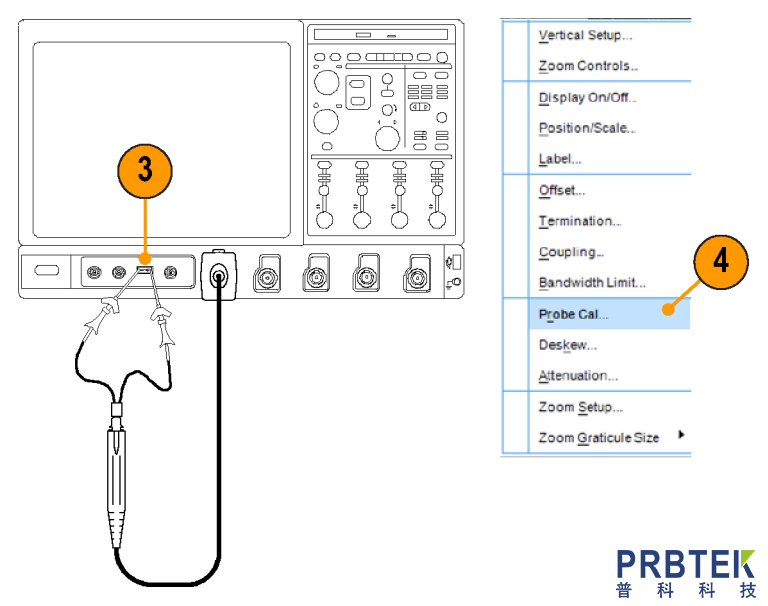

　　3. 將探頭連接到 PROBE COMP(探頭補償)連接器，如下所示。

　　4. 選擇 Vertical(垂直)菜單中的 Probe Cal(探頭校準)。

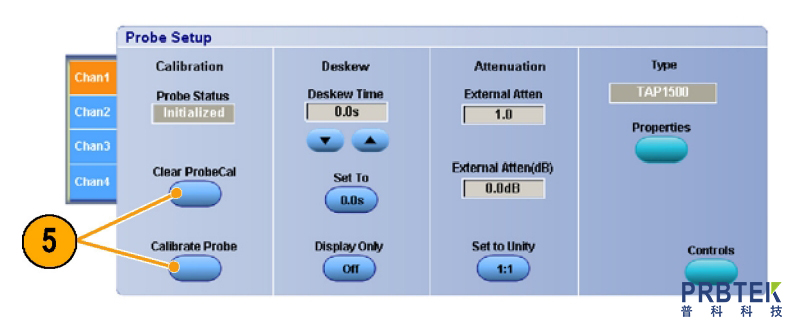

　　5. Probe Setup(探頭設置)屏幕出現時，請選擇 Clear ProbeCal (清除探頭校準)，然后選擇 Calibrate Probe(校準探頭)。探頭校準例行程序開始運行。 例行程序運行完成后將顯示通知。請關閉通知，開始使用探頭。
