差分探頭與單端探頭：信號前沿速度的較量

　　在電子測量領域，探頭是連接測試儀器與被測電路的關鍵組件。探頭的性能直接影響到測量結果的準確性和可靠性。在眾多探頭類型中，差分探頭和單端探頭是最常見的兩種。本文將探討這兩種探頭在測量信號前沿速度方面的表現。

　　單端探頭

　　單端探頭(Single-Ended Probe)是一種常見的探頭類型，它通過一個探針接觸被測點，另一個參考點通常接地。單端探頭的結構相對簡單，成本較低，因此在許多基礎測量場景中廣泛使用。

　　然而，單端探頭在測量高速信號時存在一些局限性。由于其參考點接地，單端探頭容易受到地回路噪聲的影響，這在高頻測量中尤為明顯。此外，單端探頭的輸入阻抗通常較低，這可能會對被測電路產生負載效應，影響信號的原始狀態。

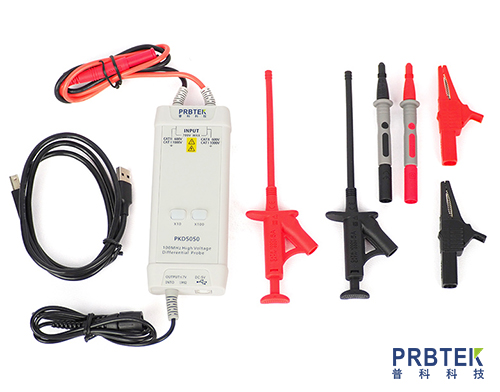

　　差分探頭

　　差分探頭(Differential Probe)設計用于測量差分信號，即同時測量兩個信號點之間的電壓差。差分探頭具有兩個探針，分別接觸被測信號的兩個端點，因此能夠有效抑制共模噪聲，提供更清晰的信號測量。

　　差分探頭通常具有較高的輸入阻抗和較低的輸入電容，這減少了探頭對被測電路的負載效應。在高頻和高速信號測量中，差分探頭能夠提供更準確、更穩定的測量結果。

　　信號前沿速度的測量

　　信號前沿速度，即信號從低電平跳變到高電平(或反之)的速度，是衡量信號質量的一個重要指標。在數字電路中，信號前沿速度直接影響系統的時序性能和抗干擾能力。

　　在測量信號前沿速度時，差分探頭由于其優異的共模抑制能力和低負載效應，通常能夠捕捉到更快的信號前沿。相比之下，單端探頭由于受到地回路噪聲和負載效應的影響，可能在測量高速信號前沿時表現不如差分探頭。

　　結論

　　綜上所述，在測量信號前沿速度方面，差分探頭通常比單端探頭更具優勢。差分探頭能夠提供更清晰、更準確的信號測量，特別是在高頻和高速信號環境下。然而，選擇探頭時還需考慮具體的應用場景、成本預算以及測量需求。在某些基礎測量場景中，單端探頭因其成本效益和易用性仍然是一個合理的選擇。
