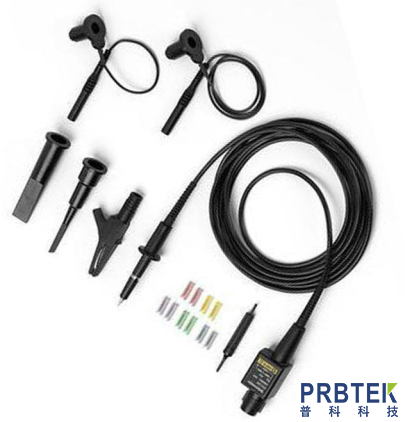

高壓?jiǎn)味颂筋^該如何選型

　　在電子測量領域，高壓?jiǎn)味颂筋^作為測量高壓信號的關鍵工具，其核心在于保證信號完整性的情況下，把高壓信號衰減至測量設備可接受的安全電壓范圍內。在保障安全的同時準確測量高壓信號，是測量高壓信號的常用探頭。同時面對繁雜多樣的測量需求，如何正確的選型是測量結果準確、可靠的有力保障，如何從眾多產品里挑選出最適配的高壓?jiǎn)味颂筋^，成為工程師以及技術人員的一項重要技能。

　　本文從核心電氣參數、安全與可靠性、示波器的兼容性等三個方面，詳細介紹了面對不同的情況，我們應該如何進行選型處理。

　　(1)核心電氣參數

　　電壓的測量范圍是選型時首先要關注的參數，探頭的額定電壓務必要高于被測電路的最高電壓，這是保證測量安全與準確的基本條件。在常見的工業電力電子電路中，因?yàn)殡妷翰▌?dòng)范圍比較大，要是探頭額定電壓不足，很容易致使探頭損壞，甚至引發安全事故;帶寬在選型時也要注意，帶寬的大小對于準確捕捉信號特征至關重要。一般情況下，探頭帶寬應至少為被測信號最高頻率的 3 - 5 倍。以高速數字信號測量為例，如果信號的最高頻率為100MHz，那么探頭的帶寬需達到 300 - 500MHz 才能準確的還原信號波形;上升時間也同樣影響著信號邊沿的測量精度，上升時間越小，就越可清晰捕捉快速脈沖信號的細節，對于研究高頻開關電源等快速瞬變信號的場景非常關鍵;在輸入阻抗方面，1MΩ 高阻模式適用于大多數常規電路測量，可以有效減少對被測電路的負載影響，而在射頻信號測量中，50Ω 匹配模式則更為合適，可確保信號的傳輸完整性。此外，輸入電容要盡可能低，特別是在高頻電路測量時，過高的輸入電容會使電容的容抗降低，使信號產生畸變，嚴重影響測量精度。

　　(2)安全與可靠性

　　安全在高壓測量領域是絕對不能觸碰的關鍵底線，用于高壓測量的探頭一定要經過專業的安全方面的認證才行，還得清楚知曉探頭的絕緣等級，畢竟在惡劣環境或者進行高電壓測量的時候，這些參數會對探頭能否正常且穩定地工作起到?jīng)Q定性作用;探頭的尖端部分是直接與被測電路相接觸的，這部分需要擁有良好的耐磨性能以及可靠的絕緣性能，以此來防止因?yàn)槌霈F(xiàn)磨損而致使絕緣性能有所下降;電纜作為信號進行傳輸?shù)耐ǖ?，建議選用屏蔽電纜，這樣可有效地減少外界電磁干擾對測量信號所產生的影響，而且電纜的長度一般控制在2米以內，避免引入過多的分布電容，防止在測量時產生干擾。

　　(3)示波器的兼容性

　　除此之外，我們還需要考慮示波器的兼容性問題，選擇合適的衰減比，正確的接地方式等。值得注意的是在不同的應用場景，關注的側重點略有不同在開關電源測試?yán)?，開關過程會產生高頻噪聲以及電壓尖峰，這就使得探頭要有良好的抗干擾能力以及寬頻帶特性才行，高頻脈沖測量時，探頭的超寬帶寬和低輸入電容有嚴苛要求，這樣才能準確捕捉到脈沖的快速邊沿，在工業高壓維護場景中，高安全等級和便攜性是首要考慮因素，方便技術人員在現場進行高效且安全的測量工作。

　　高壓?jiǎn)味颂筋^的選型是一項系統性工作，要全面關注電氣參數、安全性能和設備適配等多方面因素，經過慎重思考才能選到符合測量需求的優質探頭，為電子測量工作提供有力保障。
