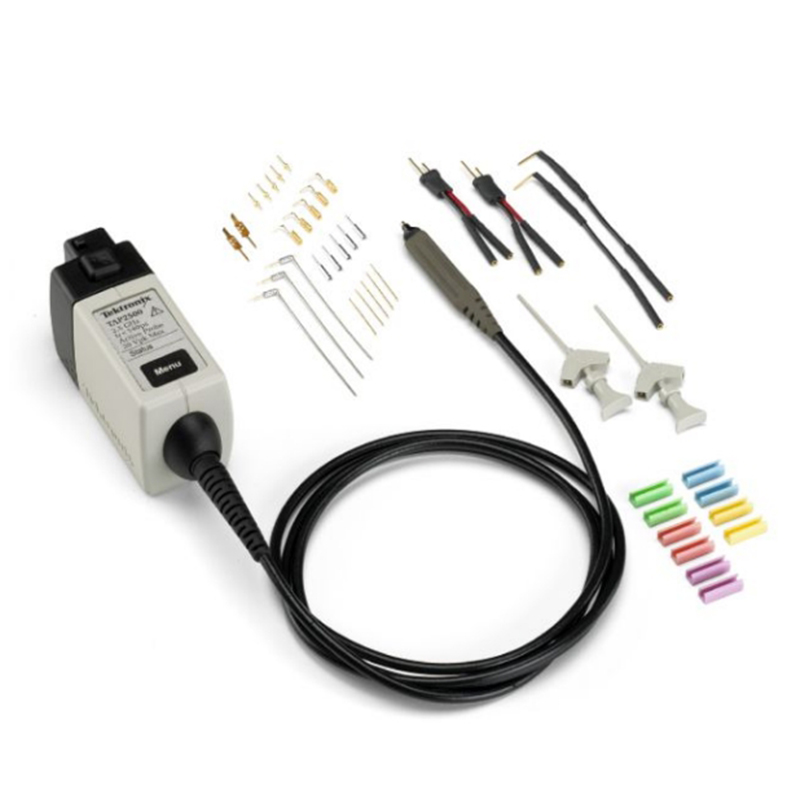

高壓單端探頭設計中的器材應如何選型

　　在高壓單端探頭設計的過程中，器材的選型是尤為重要的，這決定探頭的性能，可靠性和安全性等重要環節。從電氣性能到機械結構，每一個器件的選型都要經過深思熟慮，本文主要從電氣性能方面探討，應該如何進行器材的選型。

　　(1)電阻選型

　　電阻是構建探頭衰減網絡的核心元器件，電阻的精度以及耐壓值將直接影響探頭測量的準確性與安全性，同時也與探頭的性能直接掛鉤。在設計高壓單端探頭中，推薦使用金屬膜電阻如圖1所示。

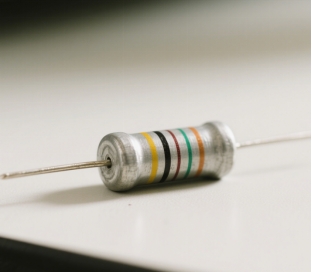

　　圖1 金屬膜電阻

　　金屬膜電阻具有溫度系數低、精度高、穩定性強，高頻性能好等優點，在確保衰減比的前提下可以使測量數值更加精確與穩定，同時在結構上，金屬膜電阻的分布電容和電感比較小，高頻信號通過時可以準確的進行控制和處理，信號傳輸?shù)膿p耗和失真較小，使高頻信號能夠較完整的進行傳輸。例如，在設計 1000:1 衰減比的探頭時，應選用精度為 ±0.1% 的金屬膜電阻，可將衰減誤差控制在極小范圍內。同時，電阻的額定功率需根據探頭的最大輸入電壓和電流進行計算，避免因功率不足導致電阻過熱損壞。

　　(2)電容選型

　　在高壓單端探頭的設計工作當中，電容的選型對于信號傳輸質量、測量精度以及系統可靠性都會產生直接的影響，不同種類的電容在頻率響應、耐壓能力以及溫度穩定性等方面呈現出各不相同的特性，要依據具體的應用場景來做出合理的選擇。

　　在設計高壓單端探頭時，電容的耐壓能力是非常關鍵的。要是耐壓能力不足，就有可能致使介質被擊穿，引發短路或者出現測量誤差，建議選用高壓陶瓷電容：其耐壓范圍可達到數kV，不過容值會隨著溫度和電壓的變化而產生較大變動，比較適合應用在對精度要求不是很高的旁路或?yàn)V波電路當中;在高頻測量的場景里，電容的等效串聯電阻會帶來額外的損耗以及相位偏移，對信號保真度造成影響。應當優先挑選低損耗、高頻特性良好的電容類型，例如NP0陶瓷電容如圖2所示，它采用溫度補償型介質材料，容值溫度系數低至±30ppm/°C，在-55°C至+125°C這個范圍內幾乎不會出現漂移，其ESR極低，ESL可控制在1nH以下，適合用于GHz級高頻信號的精確耦合與補償。

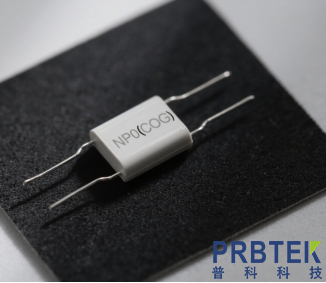

　　圖2 NPO(COG)陶瓷電容

　　對于關鍵電路，還可以采用多顆電容串聯分壓，但需并聯均壓電阻以平衡電壓分布。

　　在高壓單端探頭的設計過程中器材選型屬于一項復雜精細的工作，這其中要綜合考量電氣性能、安全可靠性以及成本等諸多方面的因素，只有經過全方位評估并且進行優化之后，才可挑選出恰當?shù)钠鞑模O(shè)計出性能出色、安全可靠的高壓單端探頭。
