測試電源適配器開機啟動時間可以用普通的電壓探頭嗎？

　　測試電源適配器的開機啟動時間 不建議直接使用普通電壓探頭，主要原因如下：

　　一、普通電壓探頭的局限性

　　帶寬不足

　　電源適配器的開機瞬間可能產生高頻噪聲或快速變化的電壓跳變(如浪涌電流、尖峰電壓)，普通電壓探頭(帶寬通常為幾十兆赫茲以下)可能無法準確捕捉高頻信號，導致測量結果失真。

　　舉例：若啟動過程中存在納秒級的電壓上升沿，低帶寬探頭會使波形 “平滑化”，測量的啟動時間偏長。

　　負載效應影響

　　普通電壓探頭的輸入阻抗(如 1MΩ 并聯電容)可能對電源適配器的啟動特性產生干擾。例如：

　　探頭的電容會增加電源的負載電容，可能延緩輸出電壓的建立時間，導致測量結果偏離真實值。

　　對于低功率或高內阻的適配器，這種影響更為明顯。

　　觸發精度不足

　　啟動時間的測量需要精準觸發(如以輸出電壓達到額定值的 10% 為起點，90% 為終點)。普通電壓探頭的觸發靈敏度和噪聲抑制能力有限，可能因信號噪聲導致觸發點偏移，引入測量誤差。

　　二、推薦使用的工具與方法

　　(1)示波器 + 高帶寬差分探頭

　　優勢：

　　差分測量：直接測量電源適配器的輸出電壓(Vout + 與 Vout - 之間的差分信號)，抑制共模噪聲(如地環路干擾)。

　　高帶寬(建議 100MHz 以上)：準確捕捉快速上升沿，確保波形不失真。

　　低負載效應：高輸入阻抗(如 10MΩ 以上)和低電容(<10pF)設計，減少對被測電路的影響。

　　操作要點：

　　將差分探頭的正負極分別連接適配器的輸出端，接地夾就近連接地線。

　　在示波器上設置觸發條件(如上升沿觸發，觸發電平為額定電壓的 10%)，測量從觸發到電壓穩定至 90% 的時間。

　　(2)專用電源測試設備(如負載測試儀)

　　優勢：

　　內置高精度電壓采集模塊和觸發邏輯，可直接輸出啟動時間、過沖電壓等參數。

　　支持自動測試流程，減少人工操作誤差。

　　適用場景：批量生產測試或需要全面電源特性分析的場景。

　　(3)普通電壓探頭的替代方案(僅臨時應急)

　　條件：若僅有普通電壓探頭(單端接地)，且適配器輸出端共地(如直流電源)，可嘗試以下方法：

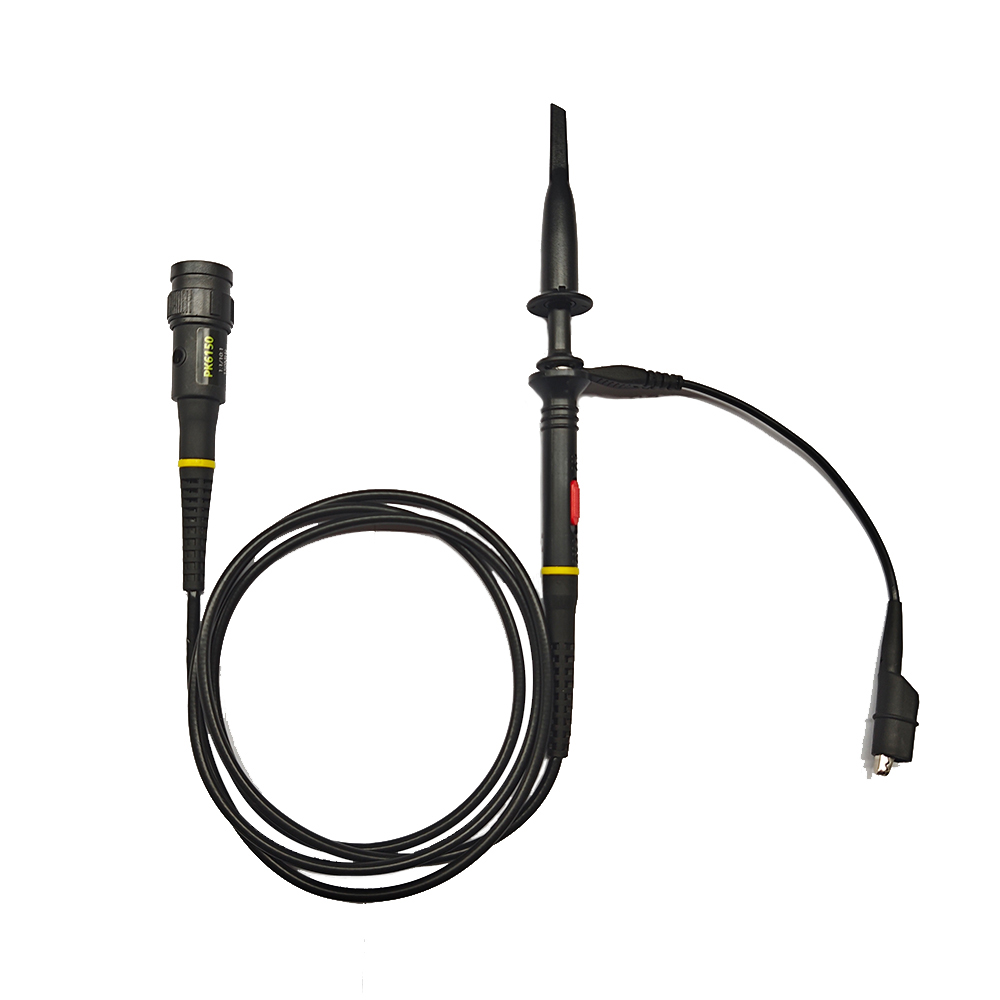

　　選擇高阻抗探頭(如 10× 衰減探頭，輸入阻抗 10MΩ，電容 < 15pF)，降低負載效應。

　　縮短接地路徑：用短接地夾或彈簧接地片連接探頭地線，減少寄生電感引入的振蕩。

　　多次測量取平均值：由于探頭噪聲可能導致單次測量波動，可重復測量 5~10 次，排除異常值。

　　注意事項：

　　此方法僅適用于粗略估計，誤差可能較大(誤差率可達 10% 以上)，不適用于精確測試或合規認證。

　　若適配器為隔離型(如開關電源)，需確保探頭接地與適配器地線共電位，避免短路風險。

　　三、關鍵測量指標與標準

　　電源適配器的啟動時間通常定義為：從輸入電源接通到輸出電壓穩定在額定值 ±5% 以內的時間。

　　行業標準：消費級適配器啟動時間一般在 100ms~500ms 之間，快充類產品可能更短(如 < 100ms)。

　　影響因素：電容充電速度、控制芯片響應時間、負載大小等。若測量值異常，需排查適配器內部電容是否老化、反饋環路設計是否合理等。

　　結論

　　普通電壓探頭不適合精確測量電源適配器的開機啟動時間，主要因其帶寬、負載效應和觸發精度不足。

　　優先選擇：高帶寬差分探頭 + 示波器，或?qū)Ｓ秒娫礈y試設備。

　　臨時應急：可使用高阻抗單端電壓探頭，但需接受測量誤差，并避免用于關鍵測試場景。
